Audix DN4

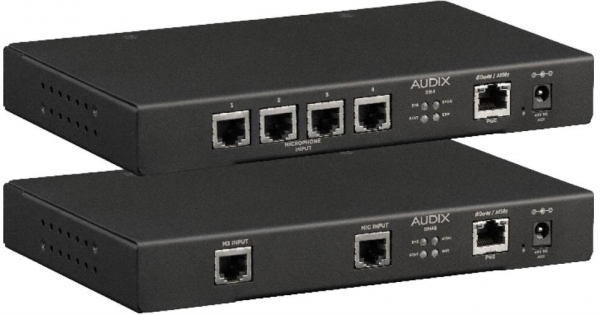

Die beiden Modelle Audix DN4 und DN43 Dante/AES67-Interfaces bilden das Herzstück eines integrierten Mikrofonsystems mit dem Audix-Mikrofonsignale schnell und problemlos über ein Ethernet-Netzwerke übertragen werden können. Über ein einziges CAT5/CAT7-Kabel mit RJ45 Anschlüssen (sowohl am Mikrofonkabel als auch am Interface) werden hochwertige Audiosignale und alle weiteren Mikrofonfunktionen übertragen - einschließlich On/Off Logic-Kontakte und LED-Statusanzeigen.
Diese einfache Konfiguration vermeidet Verdrahtungsfehler, beschleunigt die Installation und senkt in der Summe die resultierenden Kosten. Das Ergebnis ist eine echte Plug-and-Play-Installation.
Produkteigenschaften:
-
Alle Verbindungen erfolgen über einfaches Standard-Kabel mit RJ45 Streckverbinder
-
Plug-Ins zur Steuerung von LEDs, Schaltflächen, Filtern und Verstärkungen für ausgewählte DSPs
Robustes Stahlgehäuse - Halterungen für die Montage auf jeder Oberfläche im Lieferumfang enthalten
- Kompatibel zu allen analogen Mikrofonen mit RJ45 Steckverbinder
- 24-Bit-Audio mit hoher Wiedergabetreue und 48 kHz
- Symmetrische Audioeingänge mit RFI-Filterung
- 48V Phantomspeisung
- Jeder Kanal verfügt über acht wählbare Vorverstärkungspegel sowie Tief- und Hochpassfilter
- Alle Kanäle werden unabhängig voneinander gesteuert
- Der Flash-Speicher verhindert den Verlust von Einstellungen bei Stromausfall
- Unterstützt AES67-Audiostreams
- Geeignet für Dante Domain Manager (DDM)
- Dynamische oder statische IP-Adresse
- Funktioniert mit PoE von jedem IEEE 802.3af-kompatiblen Gerät
Modell-Varianten:
-
DN4 - vier Kanal Interface für bis zu vier analoge Audix-Mikrofone mit RJ45-Steckverbinder
-
DN43 - ebenfalls vier Kanal-Interface aber optimiert für ein Audix M3-Mikrofon mit drei Kapseln und einem weiteren analogen Audix-Mikrofon je mit RJ45-Steckverbinder.
1x Montage-Bügel (1 Paar)
Technische Daten:
Mikrofon-Eingänge: symmetrisch, RFI-Filter
max. Eingangspegel (0 dB Gain): -14 dBu, 155 mV
Frequenzübertragungsbereich: 15 Hz bis 22 kHz, +/-3 dB
THD-N (1 kHz, 0 dB Gain): 0,003 %
CMRR (typ.): 50 dB
EIN (typ., unbewertet): -120 dBu
Signal-Rauschabstand (typ., unbewertet): -96 dB
Kanal-Übersprechen (1 kHz): <-80 dB
Dante / AES67-Kanäle: 4
Sample-Rate: 48 kHz
Wortbreite: 24-Bit
Logik-Ein/Ausgänge: Logic-Eingang je Port, 2 Logic-Ausgänge je Port
Low-Pass Optionen: off, 5 kHz, 7 kHz, 10 kHz
High-Pass Optionen: 15 Hz, 238 Hz
Gain-Optionen: 0 dB, +8 dB, +12 dB, +15 dB, +18 dB, +24 dB, 30 dB, +36 dB
Abmessungen: 28 x 202 x 125 mm (H x B x T)
Gewicht: 0,64 kg
Lieferumfang: Montage-Halterung MNTDN mit Befestigungsschrauben
optionales Zubehör: 48 V DC Netzteil (Modell PSDN4C)

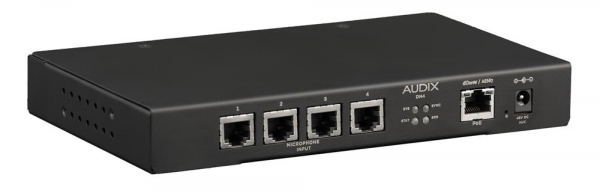

Audix DN4
Artikel: 36.14.00
Vierkanal Dante/AES67-Interface für bis zu vier analoge Mikrofone
Dieses Dante/AES67-Interfaces bildet das Herzstück eines integrierten Mikrofonsystems mit dem Mikrofonsignale schnell und problemlos über ein Ethernet-Netzwerke übertragen werden können. Über ein einziges CAT5/CAT7-Kabel mit RJ45 Anschlüssen (sowohl am Mikrofonkabel als auch am Interface) werden hochwertige Audiosignale und alle weiteren Mikrofonfunktionen übertragen - einschließlich On/Off Logic-Kontakte und LED-Statusanzeigen.
Hersteller: Audix
Modell: DN4
Eigenschaften in der Übersicht:
- Alle Verbindungen erfolgen über einfaches Standard-Kabel mit RJ45 Streckverbinder
- Plug-Ins zur Steuerung von LEDs, Schaltflächen, Filtern und Verstärkungen für ausgewählte DSPs
- Robustes Stahlgehäuse
- Halterungen für die Montage auf jeder Oberfläche im Lieferumfang enthalten
- Kompatibel zu allen analogen Mikrofonen mit RJ45 Steckverbinder
- 24-Bit-Audio mit hoher Wiedergabetreue und 48 kHz
- Symmetrische Audioeingänge mit RFI-Filterung
- 48V Phantomspeisung
- Jeder Kanal verfügt über acht wählbare Vorverstärkungspegel sowie Tief- und Hochpassfilter
- Alle Kanäle werden unabhängig voneinander gesteuert
- Der Flash-Speicher verhindert den Verlust von Einstellungen bei Stromausfall
- Unterstützt AES67-Audiostreams
- Geeignet für Dante Domain Manager (DDM)
- Dynamische oder statische IP-Adresse
- Funktioniert mit PoE von jedem IEEE 802.3af-kompatiblen Gerät
Technische Daten:
Mikrofon-Eingänge: symmetrisch, RFI-Filter
max. Eingangspegel (0 dB Gain): -14 dBu, 155 mV
Frequenzübertragungsbereich: 15 Hz bis 22 kHz, +/-3 dB
THD-N (1 kHz, 0 dB Gain): 0,003 %
CMRR (typ.): 50 dB
EIN (typ., unbewertet): -120 dBu
Signal-Rauschabstand (typ., unbewertet): -96 dB
Kanal-Übersprechen (1 kHz): <-80 dB
Dante / AES67-Kanäle: 4
Sample-Rate: 48 kHz
Wortbreite: 24-Bit
Logik-Ein/Ausgänge: Logic-Eingang je Port, 2 Logic-Ausgänge je Port
Low-Pass Optionen: off, 5 kHz, 7 kHz, 10 kHz
High-Pass Optionen: 15 Hz, 238 Hz
Gain-Optionen: 0 dB, +8 dB, +12 dB, +15 dB, +18 dB, +24 dB, 30 dB, +36 dB
Abmessungen: 28 x 202 x 125 mm (H x B x T)
Gewicht: 0,64 kg
Lieferumfang: Montage-Halterung mit Befestigungsschrauben
optionales Zubehör: 48 V DC Netzteil
