Outline TTM8K4
Die TTM 8K4-Endstufe ist eine universelle und schnell einsatzbereite Endstufe für Touring- oder Installationsanwendungen. Die 4-kanalige Endstufe wird, wie alle anderen Outline-Produkte auch, in Italien hergestellt und liefert bis zu 2000 W an 4 Ohm pro Kanal. Zusammen mit der integrierten DSP, die über ein helles 4,3“ IPS-Touch-Display oder bequem mit der Software ArmoniaPlus eingerichtet werden kann, bietet der Amp vielfätige Einstellmölichkeiten. 4 Eingangskanäe mit wahlweise analogen oder AES3-Eingägen, die bei Signalverlust automatisch umschalten könen, bieten hierbei eine hohe Flexibilitä. Durch das mit PFC (Power Factor Correction) ausgestattete Netzteil kann die Endstufe üerall auf der Welt eingesetzt werden. Sie ist somit fü kleinere bis mittlere Touring-Systeme und fü Installationen in Arenen, Stadien, Konzerthallen, Live Clubs sowie Bars ideal verwendbar.
Anwendungsbereiche:
- Kleine bis mittelgroße Touring-Systeme
- Arenen und Konzertsäle
- Stadien & Open-Air-Veranstaltungen
- Live-Clubs
- Gotteshäuser
- Lounge-Bar
Ausgangsleistung (pro Kanal): 2000 W bei 2 Ω, 2000 W bei 4 Ω, 1400 W bei 8 Ω
Brückenmodus: 4000 W @ 4 Ω, 4000 W @ 8 Ω
Maximale Ausgangsspannung: 155 V Spitze
Maximaler Ausgangsstrom: > 55 A Spitze
Stromverbrauch: @ 100 V – Standby: 16 W | 1/8 Leistung bei 4 Ω: 1460 W
@ 240 V – Standby: 17 W | 1/8 Leistung bei 4 Ω: 1440 W
Stromaufnahme (1/8 Leistung bei 4 Ω): @100 V – 15,3 A
@240 V – 6,6 A
Wärmeableitung (1/8 Leistung bei 4 Ω): @100 V – 1550 BTU/h
@240 V – 1480 BTU/h
Betriebsspannung: 90 V – 264 VAC bei 50–60 Hz
Frequenzgang @ 8 Ω: 20 Hz – 20 kHz (±1 dB)
Übersprechen (1 kHz): -75 dB
Eingangsimpedanz: 20 kΩ symmetrisch
Latenz: 2,5 ms
Speicher/Presets: 50 Verstärker-Snapshots, praktisch unbegrenzte Lautsprecher-Voreinstellungen
Verzögerung: 2 s (Eingang) + 100 ms (Ausgang) für den Zeitabgleich
Limiter: TruePower™, RMS-Spannung, RMS-Strom, Peak-Limiter
Displayabmessungen: 480 x 272, 4,3″
Displaysteuerung: Multitouch kapazitiv. Drehgeber 20 Schritte/Umdrehung mit Taster

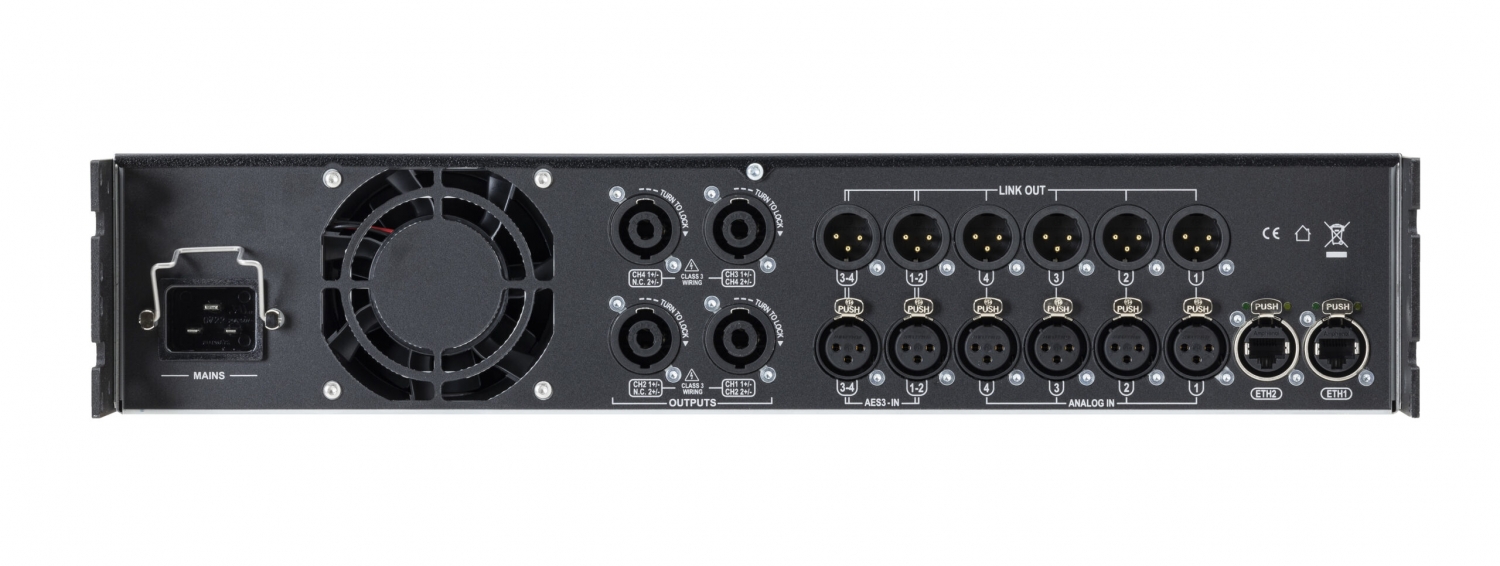

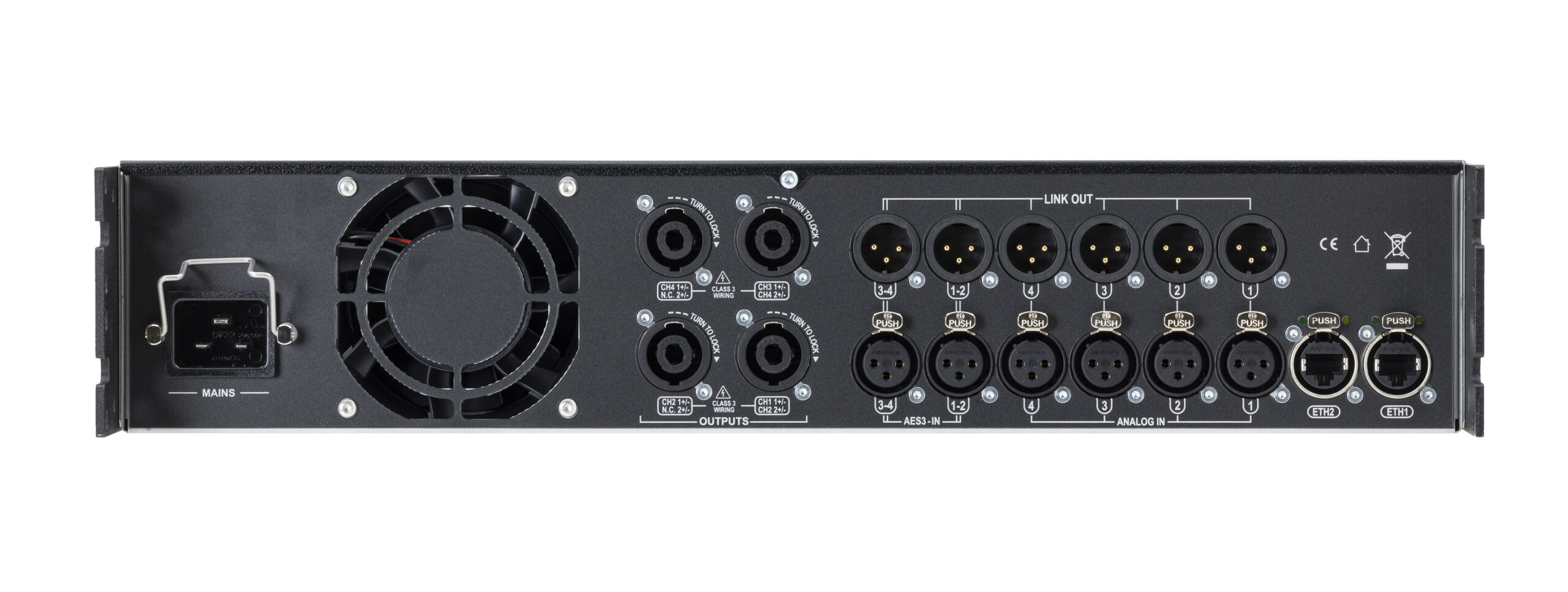

Eingangsanschlüsse: 4 x XLR-F – Analoger Signaleingang (4 x XLR-M, Link)
2 x XLR-F – AES3-Signaleingang (2 x XLR-M, Link)
2 x XLR EtherCon (4 x Dante/AES3-Kanäle)
Netzwerkanschlüsse: 2 x RJ45-Port
Ausgangsanschlüsse: 4 x speakON NL4
Abmessungen (H x B xT): 88,9 mm x 483 mm x 381 mm
Gewicht: 11,3 kg
- Erstklassiger DSP mit hohem Dynamikumfang und umfangreichem Funktionsumfang

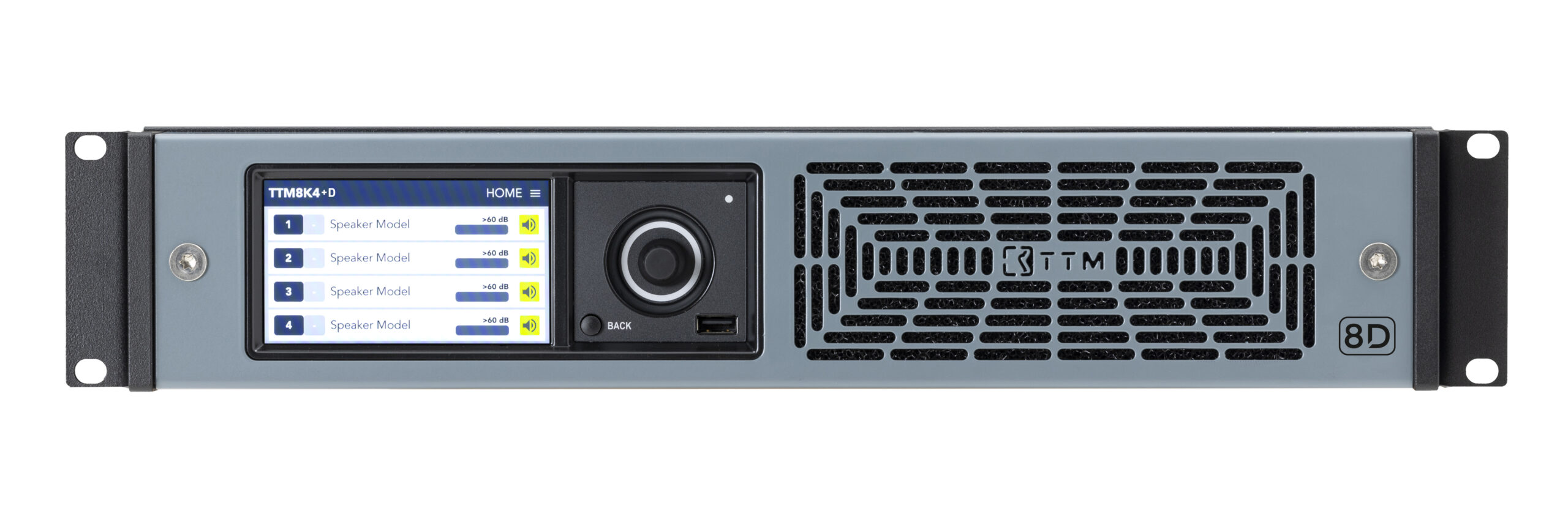

- 4,3″ IPS-Touchdisplay und Drehgeber mit Druckknopf
- 4 Eingangskanäle mit analogen, digitalen AES3-Anschlüssen und Dante™-Anschluss bieten maximale Flexibilität
- Verbesserte Zuverlässigkeit dank der anpassbaren Eingangssicherungsrichtlinie, die es ermöglicht, die Eingangsquelle im Falle eines Signalausfalls automatisch zu wechseln
- Ein- und Ausgang IIR-, FIR-, IIR+FIR-Equalizer
- Umfangreuche Limitereinstellungen: Spitze, RMS-Spannung, RMS-Strom und TruePower™
- Kompensation der Lautsprecherkabelverluste mit Active DampingControl™
- Vollständige Schutzschaltung: Über-/Unter-Wechselspannung; störende Signale (Clipping, VHF, Langzeit-RMS); Gleichstrom; Thermal; Kurzschluss; Stummschaltung beim Ein-/Ausschalten
