Outline iSM 112
Der Outline iSM 112 Monitor-Wedge ist ein selfpowered, DSP-gesteuerter Fullrange-Lautsprecher für die vorrangige Nutzung auf der Bühne. Der integrierte PWM Amplifier ist in der Lage eine Leistung von 750 W plus 370 Watt an die LF- bzw. HF-Sektion abzugeben.
Der LF-Anteil wird durch ein einzelnes 12" LF-Chassis realisiert, während der HF-Anteil mit Hilfe eines 1,4" Compression-Treiber mit 2,5" Titan-Membran auf einem gefalteten Wave-Guide erzeugt wird. Dieser durch Outline patentierte Wave-Guide ermöglicht eine enge, gleichmäßige Abstrahlung sowohl in horizontaler als auch vertikaler Richtung und erfüllt damit eines der wichtigsten Eigenschaften eines Bühnenmonitors.
Das Gehäuse der iSM 112 bestehend aus extrem stabilen und hochwertigen Multi-Plex-Holz in extrem flacher Bauweise und garantiert somit geringste Sichtbehinderungen für das Publikum. Bei Bedarf steht noch ein weiterer Stellwinkel zur Verfügung.
Outline iSM 112 steht für höchste Präzision in der Wiedergabe und im Abstrahlverhalten - dieses Monitoring System stellt das ideale Tool für jeden Monitor-Engineer dar, insbesondere unter der Maßgabe hoher, verwertbarer Schalldruckpegel.
Doch nicht genug - jeder Outline iSM Monitor-Wegde ist zusätzlich noch mit der sogenannten iMode-Technologie ausgestattet. Outline iMode ist eine patentierte Technologie, die entwickelt wurde um die klassische Lautsprecherüberwachung und -steuerung neu zu überdenken. Jedes Lautsprechersystem aus der Outline-Produktrange das über iMode verfügt, besitzt dazu einen eigenen Single-On-Board DSP, der die Response der Gehäuse optimiert und diverse Parameter durch den Nutzer zur Verfügung und damit individuell einstellen lässt. Der Prozessor wird dabei logisch in zwei Bereiche aufgeteilt: den Factory-Settings und dem User-Part.
Die Factory-Settings beinhalten die generellen elektroakustischen Parameter für die verwendeten Komponenten und das Gehäuse. Im User-Bereich kann der Nutzer wichtige Parameter einstellen. Dazu gehören z.B. Eingangswahl (Digital oder Analog), Eingangsempfindlichkeit und sogenannte Gruppenfunktionen (für mehrere Systeme oder nur einen Monitor). Zusätzlich können folgende Werte gesteuert werden: Pegel, Delay (bis zu 2 Sekunden) Polaritäts-Umschaltung, EQ und Stummschaltung.

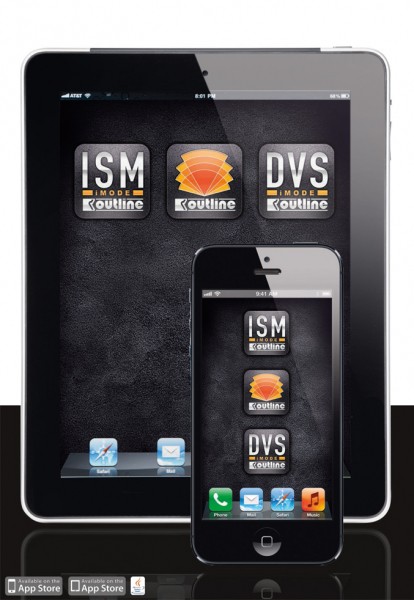

Die Ethernet-basierte Kommunikation ermöglicht mit Hilfe von Standard Kabeln die einfache Verlinkung mehrerer Geräte untereinander. Die entsprechende App kann produktspezifisch aus der iTunes Datenbank kostenlos heruntergeladen werden. Mit Hilfe eines iPad, iPhones oder auch iPod touch sowie eines WiFi-Netzwerkes kann der Audio-Ingenieur, Tontechniker oder Nutzer die angeschlossenen Systeme nun einfach kabellos überwachen und steuern aus jedem Bereich der geamten Reichweite des W-LAN Netzes.
Eigenschaften
Selfpowered Stage-Monitor bestückt mit 1 x 12" LF-Treiber und 1 x 1,4" HF-Treiber
Gehäuse mit zwei Monitor-Stellwinkel
Kompaktes und leichtgewichtiges Gehäuse inkl. DSP und Endstufe
Patentiertes, gefaltetes Horn für eine gleichmäßige und kontrollierte Abstrahlung – geringste Rückkopplungsneigung
LED auf jeder Seite des Monitors zeigt den aktuellen Status
Fernsteuer- und Fernüberwachbar mit integrierten iMode-Technologie in Echtzeit und über ein Web-basiertes / TCP/IP-Protokoll
Extrem hochwertige Verarbeitung und zusätzlich acht M8 Flugpunkte für die fliegende Montage des iSM Lautsprechers
Vier Presets (drei davon können durch den Nutzer konfiguriert werden) können über einen Taster am Gehäuse oder über die externe Software umgeschaltet werden
Steuerbar über iPad, iPhone und Java-basierte Applikationen
Technische Daten:
Typ: Ultra kompakter, selfpowered Bühnenmonitor mit 1 x Neodym 12" LF- plus 1 x 1,4" Compression-Treiber inkl. iMode-Technologie Frequenzübertragungsbereich: 68 Hz bis 18 kHz (-10 dB), 80 Hz bis 15,5 kHz (+/-3 dB)
Abstrahlwinkel: 35° x 80°
Leistungsendstufe: Class-D, Low - 750 Watt @ 4 Ohm, High - 370 Watt @ 8 Ohm
max. Short-Term SPL @ 1 m, half space: 139 dB SPL
Anschlüsse: 1 x XLR in und 1 x XLR out, 2 x EtherCon (RJ45), 1 x PowerCon in und 1 x PowerCon out
Gewicht: 25 kg
Abmessungen: 355 x 420 x 550 mm Gehäuse: bestehend aus extrem stabilen und hochwertigem Multi-Plex-Holz in extrem flacher Bauweise - geringste Sichtbehinderung für das Publikum
Farbe: tourtaugliche und sehr widerstandsfähige Polyurea-Lackierung in schwarz (andere Lackierungen auf Anfrage)
Hardware: zwei eingelassene Griffmulden
optionales Zubehör: Haubencase
