CAV-01-HDV
Leider ist häufig die Technologie in Klassenzimmern und Konferenzräumen frustrierend für den Nutzer und nicht effektiv genug. Die Fehler beginnen schon häufig in der Entwurfsphase: Zufällige Komponenten müssen zusammengesetzt werden, um ein scheinbar zusammenhängendes System zu bilden. Diese zufälligen Komponenten müssen nun miteinander verbunden werden und letztendlich ist eine umfassende Programmierung erforderlich, damit alle Geräte als eine Einheit funktionieren.

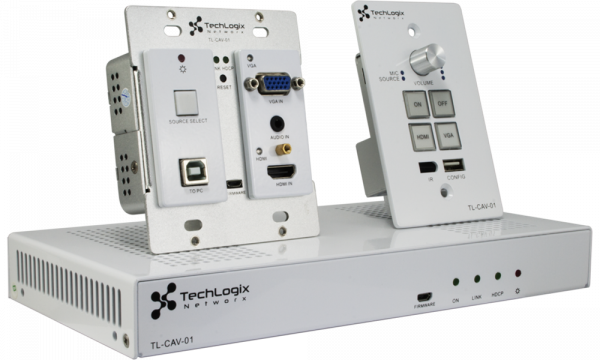

Das TL-CAV-01-Raumkit System ist so konzipiert, dass es erschwinglich, einfach zu installieren, intuitiv zu verwenden und als Präsentations- und raumgestütztes audio-visuelles Signalmanagement-Tool äußerst effektiv ist. Das System umfasst sowohl Audio- als auch Video-Routing und -Steuerung und benötigt nur ein einziges Twisted-Pair-Kabel, um alle Komponenten miteinander zu verbinden. Ein einfacher Wallplate-Controller bietet Benutzern die Möglichkeit zur Lautstärkeregelung und Quellenauswahl und automatische Betriebsmodi stellen sicher, dass das System easy genutzt werden kann.
Eigenschaften in der Übersicht:
Wallplate Transmitter:
-
1 x HDMI- und 1 x VGA-Quelleneingang
-
USB Pass-Through für interaktive Whiteboard-Integration
-
einzelnes twisted Pair Kabel für AV, Kommunikation und Spannungsversorgung
-
Standard US Double Gang Gehäuse im Decora Style

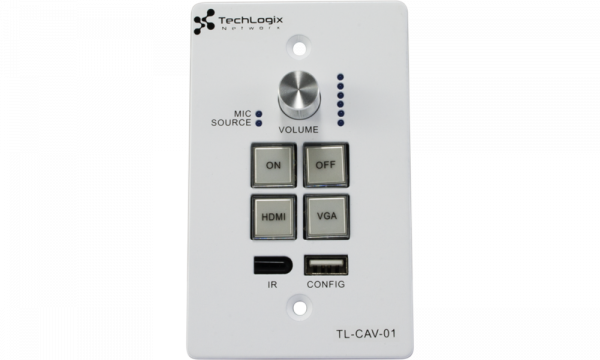

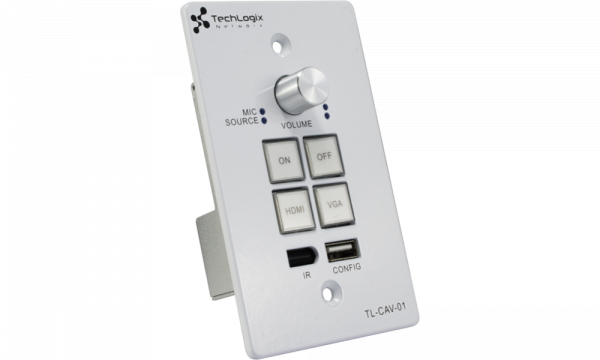

Wallplate Controller
-
System on/off und Volumenreglung
-
steuert angeschlossene Displays
-
Standard US Single Gang Gehäuse
-
einzelnes Twisted Pair Kabel für Kommunikation und Spannungsversorgung
-
USB-Port für eine Plug-and-Play Programmierung
Receiver/Prozessor
-
Mic/Line-Eingang
-
HDMI- und Analog Audio-Ausgang
-
Relais für System-Muting
-
eingebauter 2 x 20 W/4 Ohm Verstärker
-
TCP/IP Verbindung
-
einzelnes Twisted Pair Kabel für AV- und Empfang der Steuersignale sowie zur Spannungsversorgrung der Wallplates
Technische Daten:
Typ: All-In-One Konferenzraum und Klassenzimmer AV-System, 1 x HDMI und 1 x VGA-Eingang
Ein-/Ausgänge (Wall-Plate Transmitter): (1) HDMI Typ A Eingang, (1) VGA-Eingang als DH15, (1) 3,5 mm Stereo Mini-Klinke als analoger Audio-Eingang, (1) RJ45 als HDBT-Ausgang, (1) USB Typ B, (1) Quellen-Umschalter, (1) RJ45 für Power und RS232

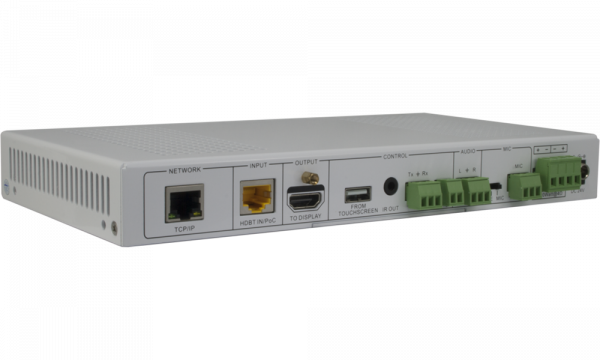

Ein-/Ausgänge (Receiver/Prozessor): (1) RJ45 als HDBT-Eingang, (1) HDMI Typ A Ausgang, (1) Mic-Eingang als 3-Pin, (1) Verstärker-Ausgang als 4-Pin und (1) Line-Out als 3-Pin, (1) RJ45 TCP/IP-Control, (1) 3,5 mm Stereo Mini-Klinke als IR-Ausgang, (1) USB Control Typ A, (1) Remote als 2-Pin Schraubanschluss, (1) Switch als 2-Pin DIP-Switch

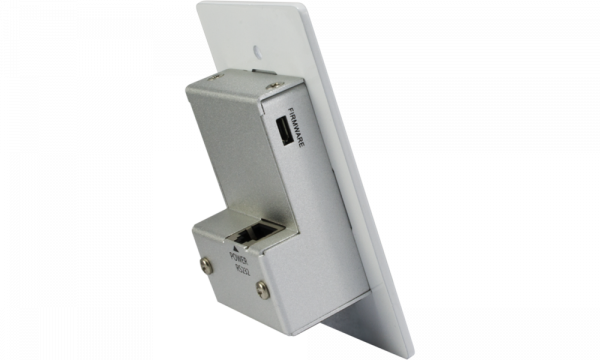

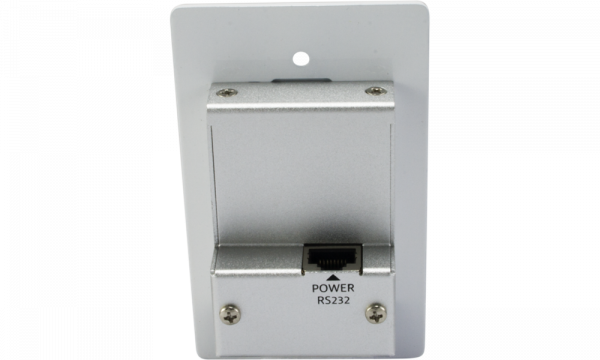

Steuerverbindungen (Wall-Plate-Controller): (1) Volumenregler, (1) Taster, (1) USB Typ A-Anschluss, (1) eingebauten IR-Receiver, (1) RJ45 als RS232 und Power-Anschluss
max. Video-Kompatibilität: (HDMI) Deep Color 48/36/30/24 Bit bei 1.080p, (VGA) 1.920 x 1.200
max. HDBT Übertragungsdistanz: 30 m
HDMI EDID: Pass-Through form Display
VGA EDID: 1.360 x 768
unterstützte VGA Eingangs-Auflösungen: 800 x 600, 960 x 600, 1.024 x 768, 1.280 x 720, 1.280 x 768, 1.280 x 800, 1.280 x 1024, 1.360 x 768, 1.366 x 768, 1.366 x 768, 1.400 x 1.050, 1.440 x 900, 1.600 x 900, 1.600 x 1.200, 1.680 x 1.050, 1.920 x 1.080, 1.920 x 1.200
skalierte VGA Eingangsauflösung: 1.024 x 768, 1.280 x 720, 1.280 x 800, 1.360 x 768, 1.600 x 1.200, 1.920 x 1.080, 1.920 x 1.200
HDCP: HDCP 1.4 konform
HDMI Embedded Audio: bis zu 8 Kanäle, Dolby Digital TrueHD und DTS-HD Master Audio
Verstärker-Frequenzübertragungsbereich: 20 Hz bis 20 kHz
analoge Audio-Ausgangs-Impedanz: 50 Ohm
IR Träger-Frequenzbereich: 33 - 55 kHz bei 5 V
USB Übertragungsrate: USB 2.0 Standard-Konformität
TCP/IP-Control: eingebauter GUI
Gehäuse: lackiertes Aluminium
Abmessungen Transmitter: US-Style Double Gang mit Decora Einsatz
Receiver/Prozessor Abmessungen: 250 x 31 x 130 mm
Controller Abmessungen: US-Style Single-Gang
max. Verbrauch: 55 W
Netzteil: DC 24 V
Anzeigen: (Transmitter) Power, Input, Link, HDCP, (Receiver/Prozessor) Power, ON, Link, HDCP, (Controller) Quelle, Mic, Volumen
Lieferumfang: Installationsanleitung, Netzteil, Montageohren (2), Montageschrauben (4), Gummi-Füße (4), 4-Pin Terminal Block (1), 3-Pin Terminal-Blocks (2), 2-Pin Terminal Block (1) IR-Emitter (1), USB-Kabel (1), weißes Abdeck-Plate (1)
