AV ProEdge AC-CXWP-USBC-T
CONFerx Wand-Einbau-Komponenten
Die ConferX-Wandeinbau-Komponenten sind 4K HDBaseT Single-Gang Sender mit HDMI-, VGA-, USB-C- und Mini DisplayPort-Eingängen. Diese Wandeinbau-Transmitter sind so konstruiert, dass sie mit dem AVPro Edgde AC-EX70-444-RNE-P (70 m, 4K-Empfänger) direkt mit einem Projektor/Display funktionieren oder als Eingang für die ConferX-Umschalter (8x4, 6x2) genutzt werden können. Die ConferX Transmitter können separat oder als 70 m- bzw. 100 m Kit erworben werden.
AC-CXWP-USBC-T

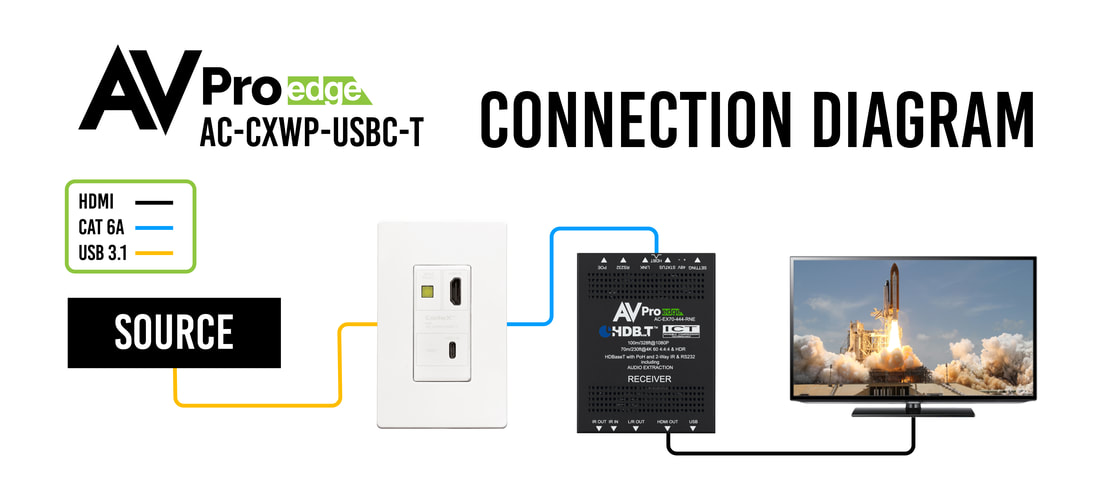

In Kombination mit dem AC-EX70-444-RNE-P kann das AC-CXWP-USBC-T ein HDMI- oder USB-C-Signal über CAT6a bis zu 100 m (1.080p) oder bis zu 70 m (4K) übertragen. Die gesamte ConferX-Produktlinie ist nach militärischen Standards gebaut, um stabile Verbindungen über lange Zeiträume zu gewährleisten.
Die ConferX-Wandeinbau-Komponenten sind 4K HDBaseT Single-Gang Sender mit HDMI-, VGA-, USB-C- und Mini DisplayPort-Eingängen. Diese Wandeinbau-Transmitter sind so konstruiert, dass sie mit dem AVPro Edgde AC-EX70-444-RNE-P (70 m, 4K-Empfänger) direkt mit einem Projektor/Display funktionieren oder als Eingang für die ConferX-Umschalter (8x4, 6x2) genutzt werden können. Die ConferX Transmitter können separat oder als 70 m- bzw. 100 m Kit erworben werden.
AC-CXWP-USBC-T
In Kombination mit dem AC-EX70-444-RNE-P kann das AC-CXWP-USBC-T ein HDMI- oder USB-C-Signal über CAT6a bis zu 100 m (1.080p) oder bis zu 70 m (4K) übertragen. Die gesamte ConferX-Produktlinie ist nach militärischen Standards gebaut, um stabile Verbindungen über lange Zeiträume zu gewährleisten.
Produkteigenschaften:
- HDMI 2.0 (a/b)
- USB C 3.1 Gen 2 Kabeleingang für bis zu 10 Gbit/s Videoverteilung
- 4K 30 4:4:4, 4K60 4:2:0 HDMI-Unterstützung
- HDR 4:2:2 12-Bit-Unterstützung
- 100 m (1.080p), bis zu 70 m (4K/CAT6a)
- Keine lokale Stromversorgung erforderlich (Stromversorgung über AC-EX70-444-RNE-P oder andere PoE-Geräte)
- Automatische Plug and Play-Eingangserkennung
- Entwickelt für den Konferenz-/Klassenraum, damit sich Nutzer auf ihre Meetings konzentrieren können, nicht auf die Technik
- Einzelnes UTP/STP-LAN-Kabel (CAT6a) für alle Signale
- ESD-Schutzschaltung (Eingänge / Ausgänge) bis 7KV
- Single-Gang-Modul (passend für Decora Typ USA Single-Gang-Boxen und Rahmen)
- Unterstützt HDCP 2.2 und ältere
- 10 Jahre Garantie!
Lieferumfang:
- AC-CXWP-USBC-T Sendereinheit
- 1 x Decora Abdeckplatte Wand (weiß)
- 2 x Befestigungsschrauben
Was bedeutet CEC-Pass-Through?
Einfach gesagt ermöglicht die HDMI CEC Funktion (Consumer Electronics Control), dass unterschiedliche HDMI fähige Geräte einfach miteinander kommunizieren. Dadurch vereinfacht man die Bedienung von HDMI-Geräten untereinander. HDMI CEC wird als Einzeldraht-Leitung oder Einzeldraht-Bus ausgeführt. Bei einem Standard HDMI Typ A Stecker, liegt diese Leitung beispielsweise am Pin 13. Eine von vielen HDMI CEC Funktionen ist die CEC Pass Through-Funktion, die es ermöglicht, dass Fernbedienungsbefehle durch das System weitergeleitet werden.
Einfach gesagt ermöglicht die HDMI CEC Funktion (Consumer Electronics Control), dass unterschiedliche HDMI fähige Geräte einfach miteinander kommunizieren. Dadurch vereinfacht man die Bedienung von HDMI-Geräten untereinander. HDMI CEC wird als Einzeldraht-Leitung oder Einzeldraht-Bus ausgeführt. Bei einem Standard HDMI Typ A Stecker, liegt diese Leitung beispielsweise am Pin 13. Eine von vielen HDMI CEC Funktionen ist die CEC Pass Through-Funktion, die es ermöglicht, dass Fernbedienungsbefehle durch das System weitergeleitet werden.
Anwendungsbeispiele
- Konferenz-/Huddle-Room-Konfigurationen, in denen viele verschiedene Quellen zum Einsatz kommen, wie z.B. Computer, Player usw.
- Wenn HDMI auf bis zu 100 m Distanz übertragen werden muss.
- Dies ist der perfekte Sender überall dort, wo nicht-technische Benutzer auf das System zugreifen.
Kompatibel zu:
AC-CX42-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
AC-CX62-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX84-AUHD
Klassenzimmer/Konferenzraum Kreuzschiene
AC-CX42-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
AC-CX62-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX84-AUHD
Klassenzimmer/Konferenzraum Kreuzschiene
Technische Daten:
Typ: HDBaseT-Wandeinbau-Transmitter mit USB-C und HDMI-Anschluss mit Automatik Umschaltung
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
Typ: HDBaseT-Wandeinbau-Transmitter mit USB-C und HDMI-Anschluss mit Automatik Umschaltung
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
AVPro Edge AC-CXWP-USBC-T
Artikel: 89.03.11
HDBaseT-Wandeinbau-Transmitter mit USB-C und HDMI-Anschluss
Diese Wandeinbau-Komponente ist ein 4K HDBaseT Single-Gang Sender mit HDMI- und USB-C-Anschluss. Dieser Wandeinbau-Transmitter ist so konstruiert, dass er mit einem passenden 70 m, 4K-Empfänger direkt mit einem Projektor/Display genutzt werden können. Der Wandeinbau-Transmitter ist so konstruiert, dass er in alle Standard US-Einbau- und Schalterprogrammen passen. Jeder Transmitter wird mit einer einzelnen 1-Gang-Abdeckung geliefert, passt aber auch zu jeder 2-, 3- oder 4-Gang-Abdeckung in US-Standardgröße. Bei Verwendung eines passenden Receivers kann dieses Gerät ein HDMI-Signal über CAT6a bis zu 100 Meter bei einer Videoauflösung von 1.080p bzw. bis zu 70 Meter ein 4K-Signal übertragen.
Hersteller: AVPro Edge
Modell: AC-CXWP-USBC-T
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- USB C 3.1 Gen 2 Kabeleingang für bis zu 10 Gbit/s Videoverteilung
- 4K 30 4:4:4, 4K60 4:2:0 HDMI-Unterstützung
- HDR 4:2:2 12-Bit-Unterstützung
- 100 m (1.080p), bis zu 70 m (4K/CAT6a)
- Keine lokale Stromversorgung erforderlich (Stromversorgung über AC-EX70-444-RNE-P oder andere PoE-Geräte)
- Automatische Plug and Play-Eingangserkennung
- Entwickelt für den Konferenz-/Klassenraum, damit sich Nutzer auf ihre Meetings konzentrieren können, nicht auf die Technik
- Einzelnes UTP/STP-LAN-Kabel (CAT6a) für alle Signale
- ESD-Schutzschaltung (Eingänge / Ausgänge) bis 7KV
- Single-Gang-Modul (passend für Decora Typ USA Single-Gang-Boxen und Rahmen)
- Unterstützt HDCP 2.2 und ältere
- 10 Jahre Garantie!
Technische Daten:
Typ: HDBaseT-Wandeinbau-Transmitter mit USB-C und HDMI-Anschluss mit Automatik Umschaltung
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65 mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
