AV ProEdge AC-AXION-4
AC-AXION-4
Der AC-AXION-4 ist ein Audio/Video-Matrix-Mischer mit hoher Bandbreite. Was dieses Produkt einzigartig macht, ist die Fähigkeit, Bitstream-Audio über 7.1-Kanal hinaus über alle vier Eingänge, einschließlich Dolby Atmos und DTS-X, in ein 2-Kanal-Audiosignal herunterzumischen. Die Back-End-Schnittstelle dieses Matrix-Mischer wurde von Grund auf neugestaltet, sodass eine vollständige Steuerung über diese Axion-Schnittstelle möglich ist.
In einem Verteilungssystem mit mehreren Zonen kann nicht jede Zone den vollen Dolby Atmos-Sound verarbeiten. Die meisten Zonen benötigen 2-Kanal-Audio. Mit dem AC-AXION-4 Matrix Switcher können Sie mehr als 24 Kanäle an Ihr Dolby Atmos Heimkino routen; Gleichzeitig stellt es dem Rest der Installation 2 Kanäle zur Verfügung. Wir tun dies, indem wir zulassen, dass das Heruntermischen nur die de-embedded Audioausgänge beeinflusst.
Der AC-AXION-4 ist ein Audio/Video-Matrix-Mischer mit hoher Bandbreite. Was dieses Produkt einzigartig macht, ist die Fähigkeit, Bitstream-Audio über 7.1-Kanal hinaus über alle vier Eingänge, einschließlich Dolby Atmos und DTS-X, in ein 2-Kanal-Audiosignal herunterzumischen. Die Back-End-Schnittstelle dieses Matrix-Mischer wurde von Grund auf neugestaltet, sodass eine vollständige Steuerung über diese Axion-Schnittstelle möglich ist.
In einem Verteilungssystem mit mehreren Zonen kann nicht jede Zone den vollen Dolby Atmos-Sound verarbeiten. Die meisten Zonen benötigen 2-Kanal-Audio. Mit dem AC-AXION-4 Matrix Switcher können Sie mehr als 24 Kanäle an Ihr Dolby Atmos Heimkino routen; Gleichzeitig stellt es dem Rest der Installation 2 Kanäle zur Verfügung. Wir tun dies, indem wir zulassen, dass das Heruntermischen nur die de-embedded Audioausgänge beeinflusst.
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung
- 4K60 4:4:4-Unterstützung
- Ultimative HDR-Unterstützung (HDR 10 & 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Einfache Einrichtung mit Bedienfeld-Bedienbildschirm
- AXION-Schnittstelle für einfache Konnektivität und Steuerung/Verwaltung
- Erweitertes EDID-Management
- IR-, RS-232- und LAN-Steuerungsoptionen
- Frontseitige Steuerung
- Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr!
- Digitaler Toslink-Ausgang (2CH LPCM)
- Symmetrischer Analogausgang (immer heruntergemischt)
- Audioverzögerung für Digital- und Analogausgang
- Extrahiertes Audio hat 3 Betriebsmodi. An Eingang gebunden, an Ausgang gebunden oder unabhängige Matrix
- Gespiegelte HDMI-Ausgänge beinhalten ungehindertes Audio
- Eingebauter Downmixer
- Eingebaute Downscaler
- In den HDBaseT-Ausgängen verwendeter ICT
- Lautstärkenregelung
- 10 Jahre Garantie
Lieferumfang:
- AC-AXION-4 (Matrix-Mixer)
- 1 x 48-V-Netzteile
- 1 x IR-Fernbedienung
- 2 x Montagehalterungen
- 2 x 3-polige Klemmenblöcke
- 4 x 5-Pin-zu-2-Kanal-Audioextraktionskabel
Was bedeutet De-embedded Audio Extraction?
Audio De-Embedder werden auch häufig als Audio-Extractor gekennzeichnet und dienen zum Extrahieren des Audiosignals aus einer AV-Quelle, um dieses z.B. in eine optisches/digitales bzw. analoges Audio umzuwandeln.
Wofür ist das AVPro Edge User Interface?
Die Verwaltung von HDMI-Signalen kann eine Herausforderung sein, von der Interoperabilität zwischen Quellen und Displays, Änderungen des Signaltyps, die von verschiedenen Arten von Inhalten kommen, bis hin zum Kopierschutz mit HDCP. Jedes dieser Dinge kann zu großen Problemen innerhalb der Installation führen.
Mit der Benutzeroberfläche von AVPro Edge können Integratoren ihre benutzerdefinierten EDID-Strings erstellen, um das von der Quelle kommende Signal zu perfektionieren oder ein Bild so zu skalieren, dass es mit einem älteren Display funktioniert, und das alles über eine leicht zugängliche und navigierbare Oberfläche.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
Audio De-Embedder werden auch häufig als Audio-Extractor gekennzeichnet und dienen zum Extrahieren des Audiosignals aus einer AV-Quelle, um dieses z.B. in eine optisches/digitales bzw. analoges Audio umzuwandeln.
Wofür ist das AVPro Edge User Interface?
Die Verwaltung von HDMI-Signalen kann eine Herausforderung sein, von der Interoperabilität zwischen Quellen und Displays, Änderungen des Signaltyps, die von verschiedenen Arten von Inhalten kommen, bis hin zum Kopierschutz mit HDCP. Jedes dieser Dinge kann zu großen Problemen innerhalb der Installation führen.
Mit der Benutzeroberfläche von AVPro Edge können Integratoren ihre benutzerdefinierten EDID-Strings erstellen, um das von der Quelle kommende Signal zu perfektionieren oder ein Bild so zu skalieren, dass es mit einem älteren Display funktioniert, und das alles über eine leicht zugängliche und navigierbare Oberfläche.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
- Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
- 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
- USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
- Bis zu 100 W Stromversorgung (PoE)
- Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)
Kompatibel zu:
AC-EX70-UHD-R
Ultraschlanker 4K HDMI via HDBaseT Receiver für bis zu 70 m, inkl. bidirektionaler Spannungsversorgung
AC-EX70-444-RNE
Ultraschlanker HDBaseT Receiver für bis zu 70 m für AVPÖro Edge Kreuzschienen
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
AC-EX70-UHD-R
Ultraschlanker 4K HDMI via HDBaseT Receiver für bis zu 70 m, inkl. bidirektionaler Spannungsversorgung
AC-EX70-444-RNE
Ultraschlanker HDBaseT Receiver für bis zu 70 m für AVPÖro Edge Kreuzschienen
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
.jpg)
Technische Daten:
Typ: Echter 4 x 4 HDMI/HDBaseT Matrix-Switcher mit 4 HDMI-Eingänge und 4 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames)
HLG Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion mit Downmix Funktionaltität: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix Audio-Delay je Ausgang: bis zu 630 ms
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT und 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT
Empfänger LAN-Port: RS45 mit WEB-Interface/Steuerung

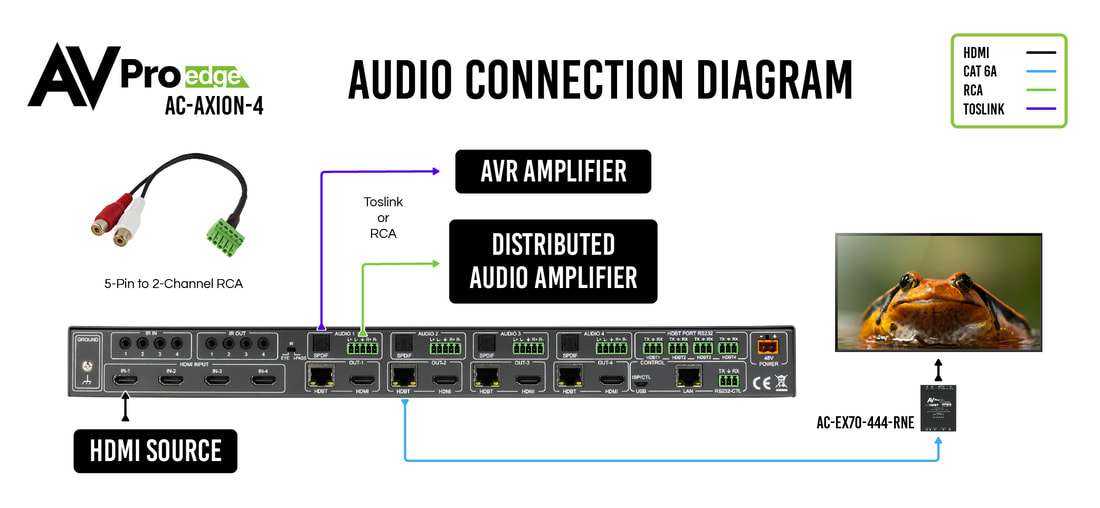

Audio-Ports: TOSLINK (digital, extrahiert), 5-Pin Terminal-Block (analog, symmetrisch, extrahiert)

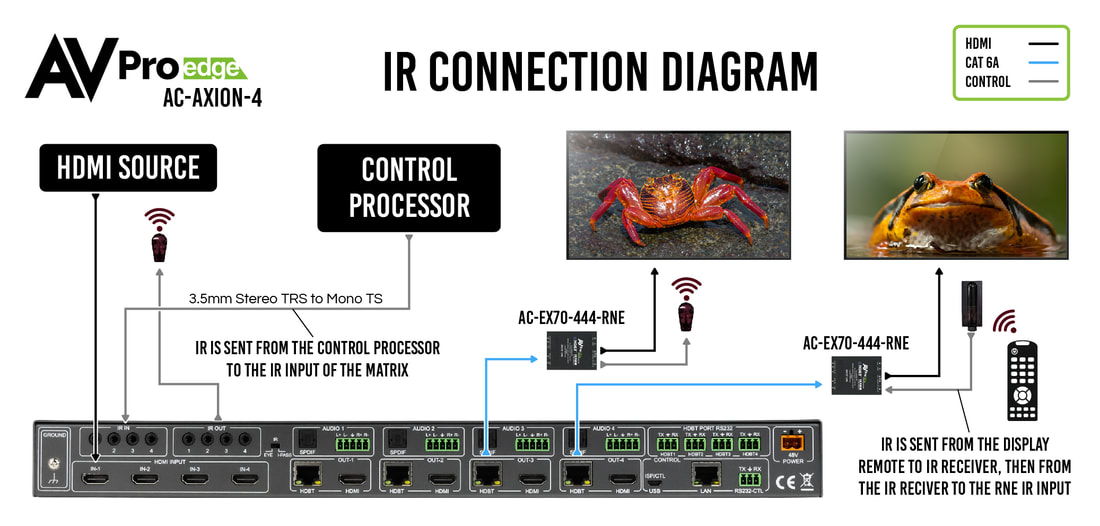

IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,33 mm (H x T x B), 19“/1HE
Gewicht: 3,5 kg
Lieferumfang: AC-AXION-4 (Matrix), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
Typ: Echter 4 x 4 HDMI/HDBaseT Matrix-Switcher mit 4 HDMI-Eingänge und 4 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames)
HLG Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion mit Downmix Funktionaltität: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix Audio-Delay je Ausgang: bis zu 630 ms
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT und 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT
Empfänger LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5-Pin Terminal-Block (analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,33 mm (H x T x B), 19“/1HE
Gewicht: 3,5 kg
Lieferumfang: AC-AXION-4 (Matrix), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
AVPro Edge AC-AXION-4
Artikelnummer: 89.04.19
4 x 4 HDMI/HDBaseT Matrix-Switcher
Hierbei handelt es sich um ein Audio/Video-Matrix-Mischer mit hoher Bandbreite. Er verfügt über die Fähigkeit, Bitstream-Audio über 7.1-Kanal hinaus über alle vier Eingänge, einschließlich Dolby Atmos und DTS-X, in ein 2-Kanal-Audiosignal herunterzumischen. Die Back-End-Schnittstelle dieses Matrix-Mischers ist so gestaltet, dass eine vollständige Steuerung über eine Axion-Schnittstelle möglich ist. Mit dem Matrix Switcher können mehr als 24 Kanäle beispielsweise an ein Dolby Atmos Heimkino geroutet werden - gleichzeitig stellt das Gerät dem Rest der Installation 2 weitere Audio-Kanäle zur Verfügung.
Hersteller: AVPro Edge
Modell: AC-AXION-4
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung
- 4K60 4:4:4-Unterstützung
- Ultimative HDR-Unterstützung (HDR 10 & 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Einfache Einrichtung mit Bedienfeld-Bedienbildschirm
- AXION-Schnittstelle für einfache Konnektivität und Steuerung/Verwaltung
- Erweitertes EDID-Management
- IR-, RS-232- und LAN-Steuerungsoptionen
- Frontseitige Steuerung
- Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr!
- Digitaler Toslink-Ausgang (2CH LPCM)
- Symmetrischer Analogausgang (immer heruntergemischt)
- Audioverzögerung für Digital- und Analogausgang
- Extrahiertes Audio hat 3 Betriebsmodi. An Eingang gebunden, an Ausgang gebunden oder unabhängige Matrix
- Gespiegelte HDMI-Ausgänge beinhalten ungehindertes Audio
- Eingebauter Downmixer
- Eingebaute Downscaler
- In den HDBaseT-Ausgängen verwendeter ICT
- 10 Jahre Garantie
Technische Daten:
Typ: 4 x 4 HDMI/HDBaseT Matrix-Switcher mit 4 HDMI-Eingänge und 4 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames)
HLG Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion mit Downmix Funktionaltität: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix Audio-Delay je Ausgang: bis zu 630 ms
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT und 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT
Empfänger LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5-Pin Terminal-Block (analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,33 mm (H x T x B), 19“/1HE
Gewicht: 3,5 kg
Lieferumfang: Matrix, Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
