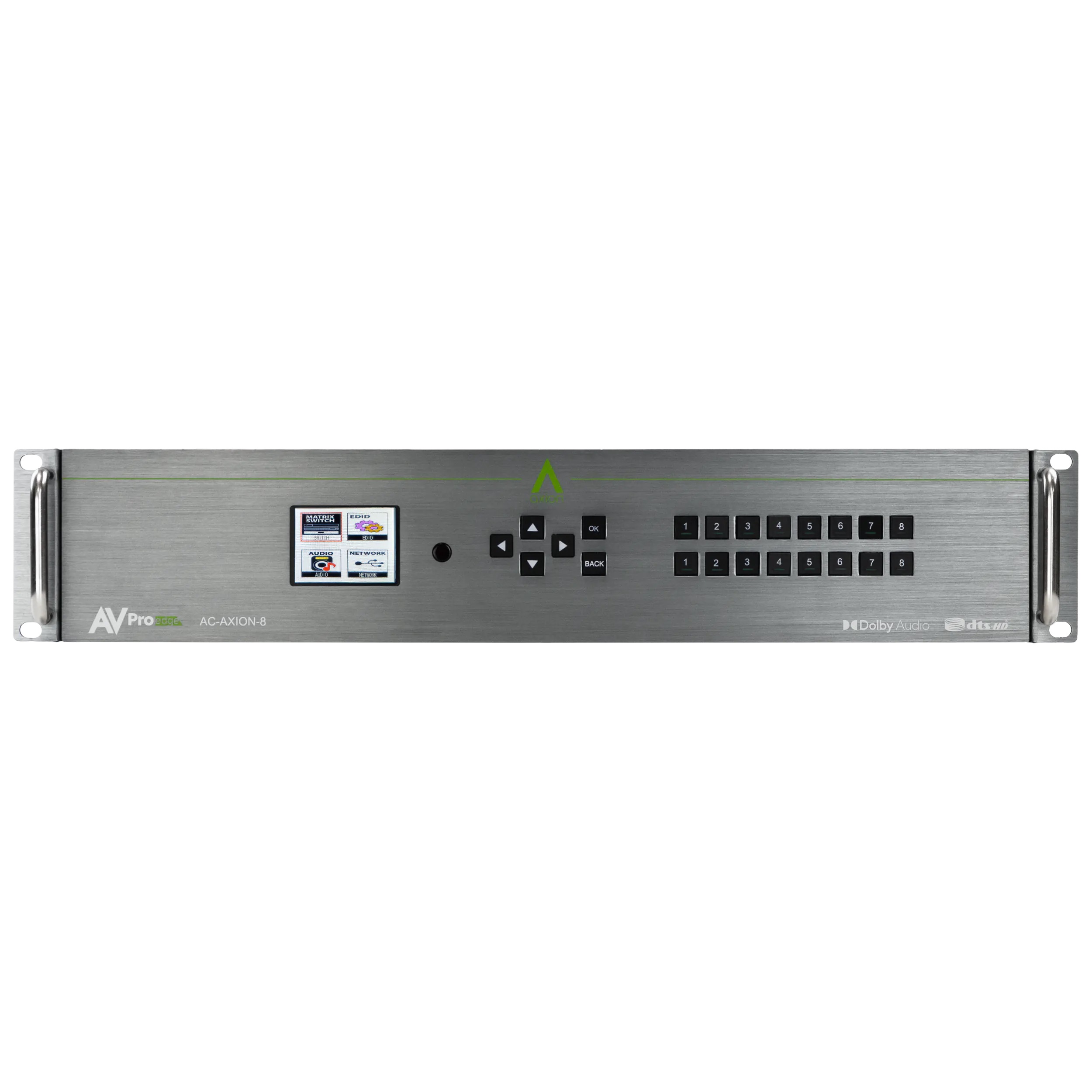

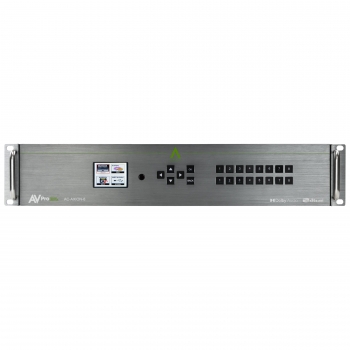

AV ProEdge AC-AXION-8

Produkteigenschaften

• HDMI 2.0 (a/b)
• 18 Gbit/s Bandbreitenunterstützung
• 4K60 4:4:4-Unterstützung
• Ultimative HDR-Unterstützung (HDR 10 & 12 Bit)
• Dolby Vision, HDR10+ und HLG-Unterstützung
• HDCP 2.3 (und alle früheren Versionen werden unterstützt)
• Einfache Einrichtung mit Bedienfeld-Bedienbildschirm
• Web-GUI für einfache Konnektivität und Steuerung/Verwaltung
• Erweitertes EDID-Management

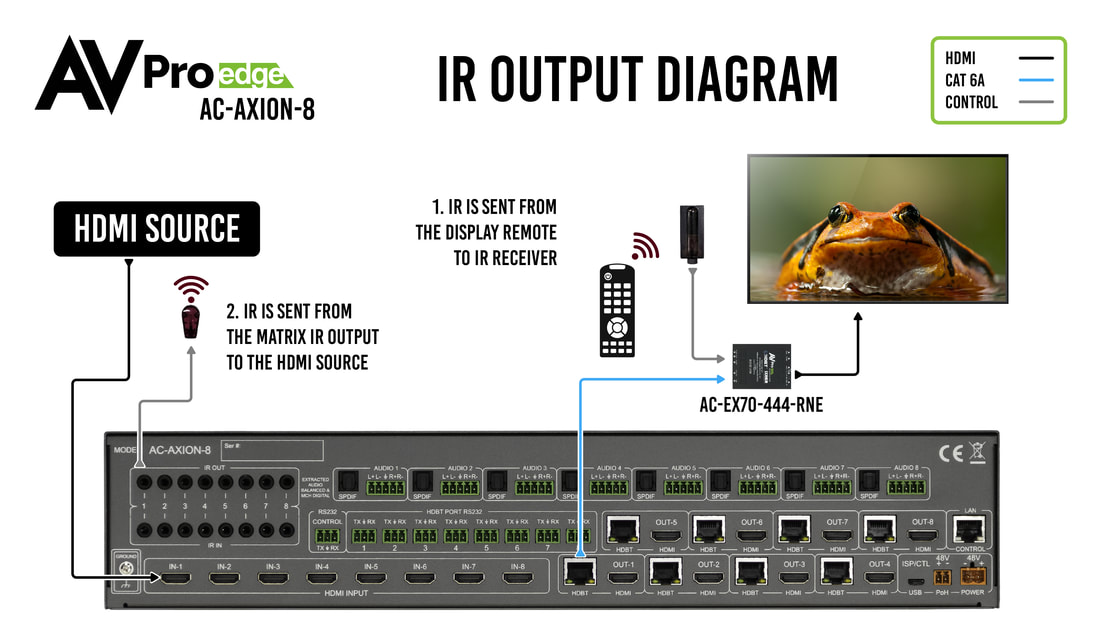

• IR-, RS-232- und LAN-Steuerungsoptionen

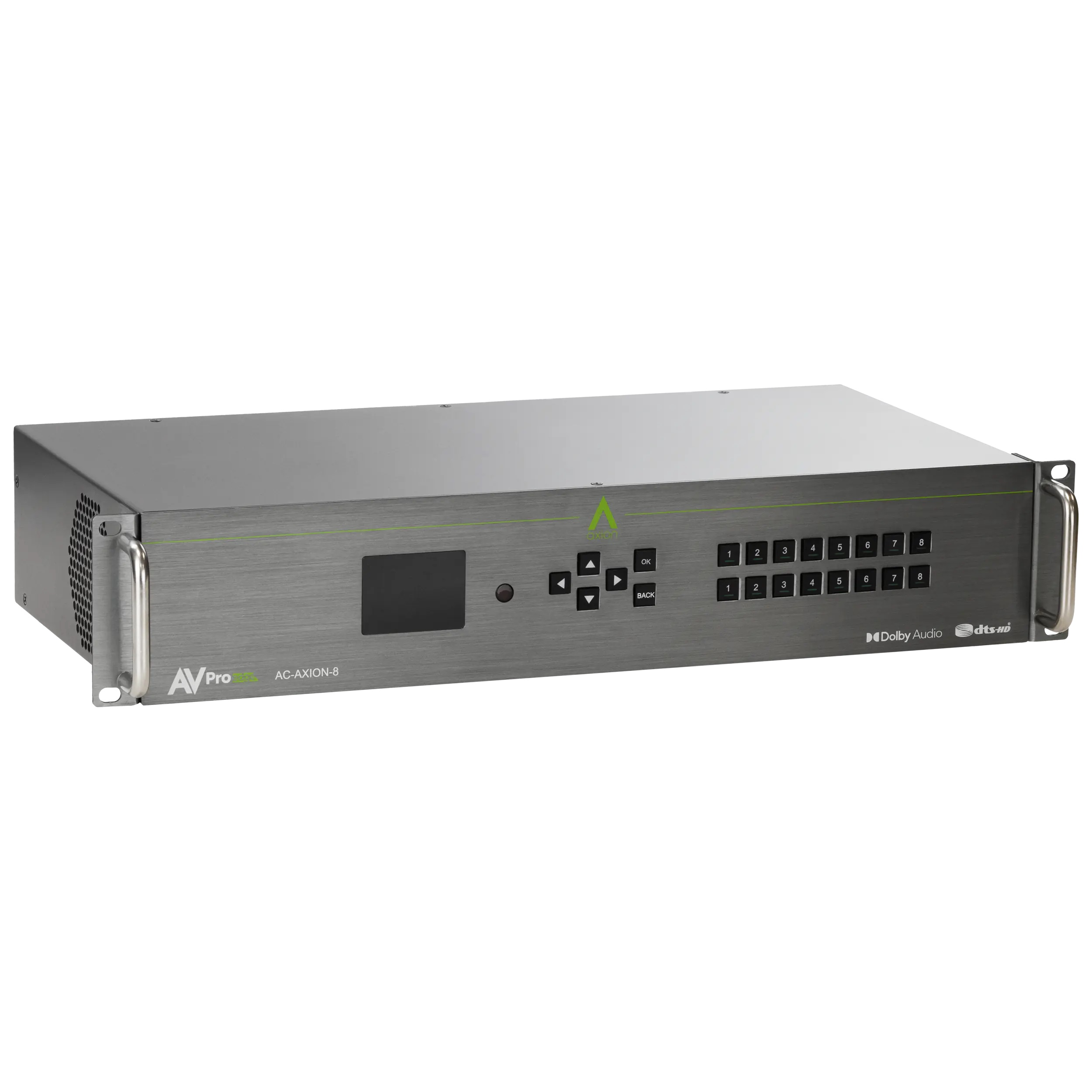

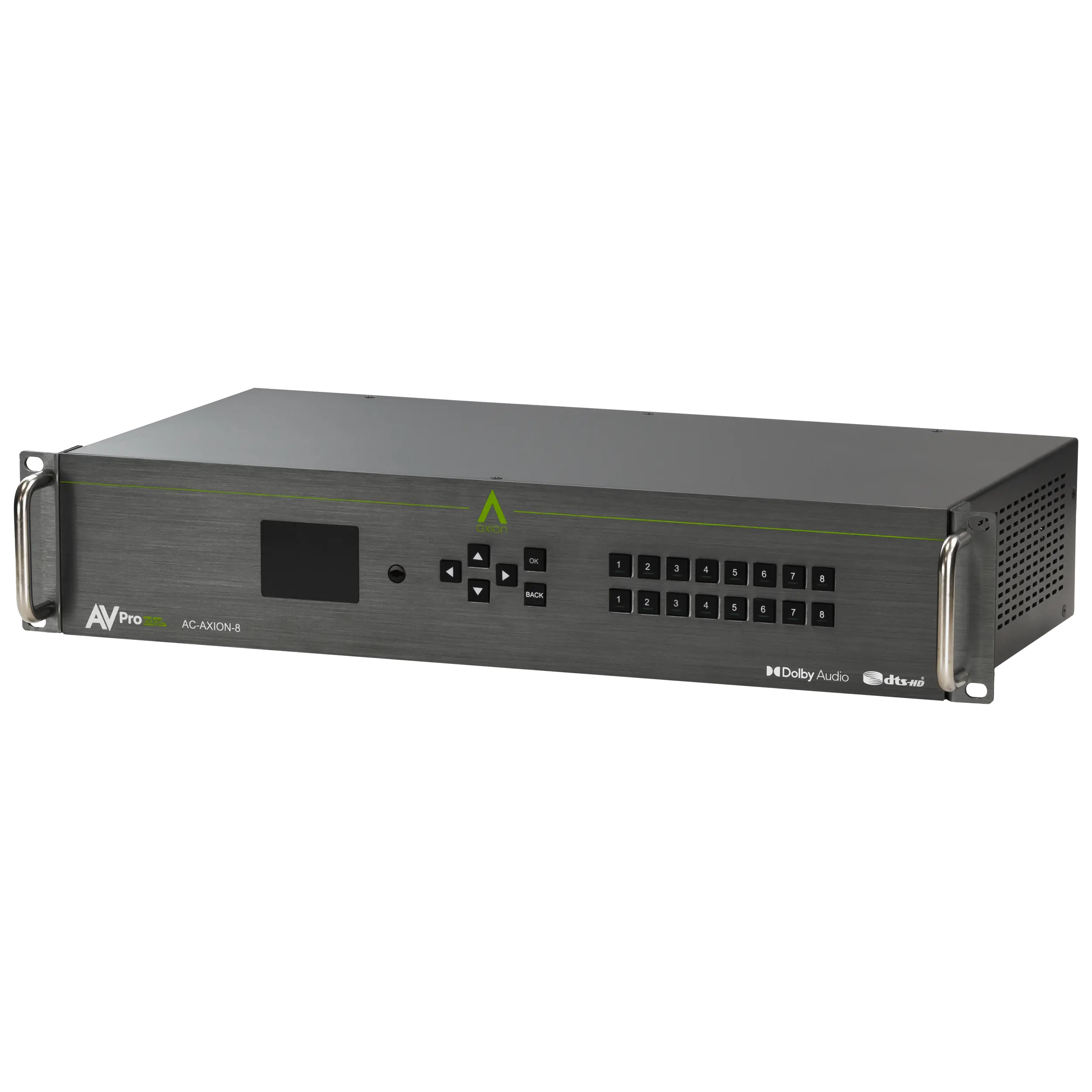

• Steuerung über Frontseite
• Digitaler Toslink-Ausgang (2CH LPCM)
• Symmetrischer Analogausgang (immer heruntergemischt)
• Audioverzögerung für Digital- und Analogausgang
• Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr!
• Extrahiertes Audio hat jetzt 3 Betriebsmodi. An Eingang gebunden, an Ausgang gebunden oder unabhängige Matrix
• Gespiegelte HDMI-Ausgänge beinhalten ungehindertes Audio
• Eingebauter Downmixer
• Eingebaute Downscaler
• In den HDBaseT-Ausgängen verwendeter ICT
• Lautstärkenregelung
• 10 Jahre Garantie

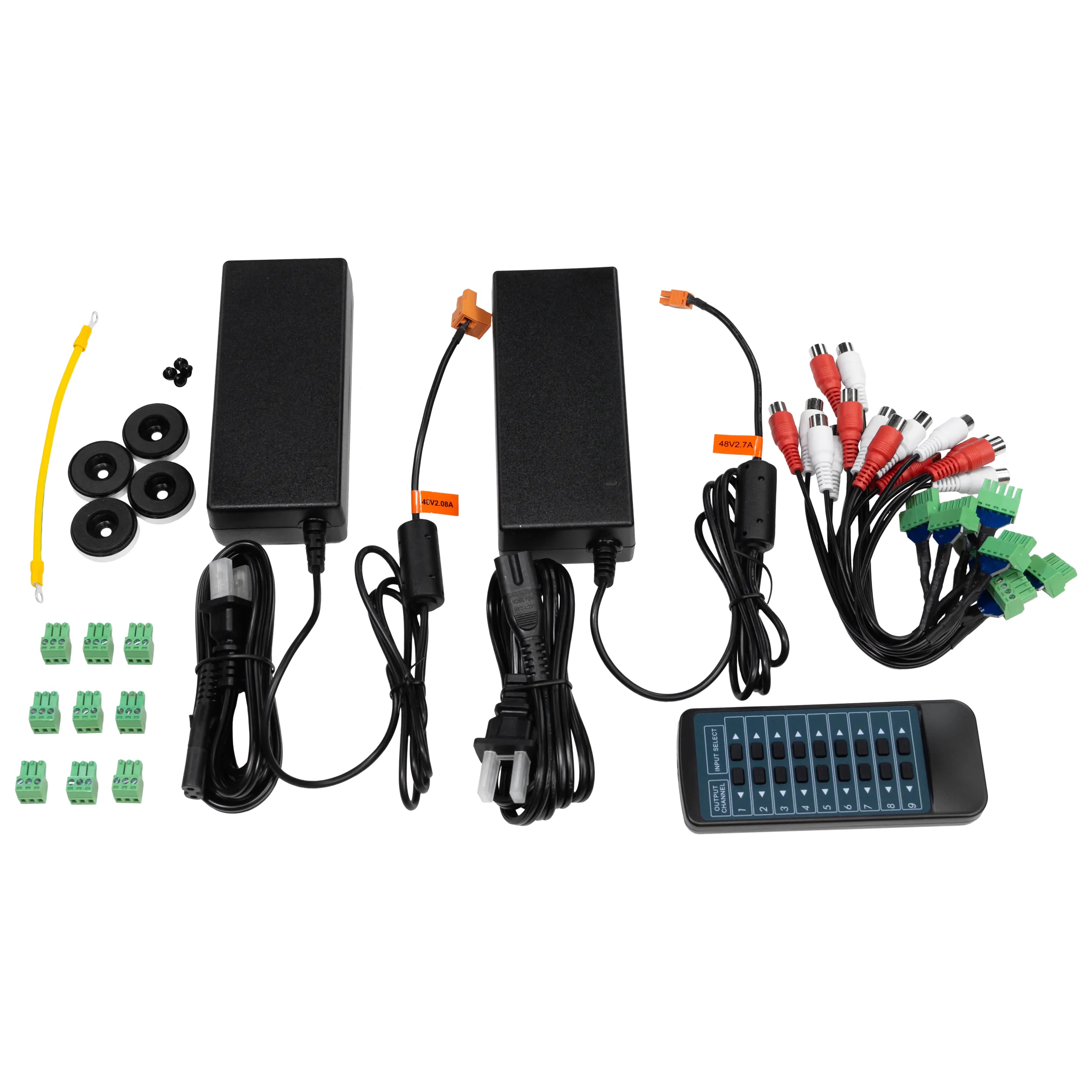

Lieferumfang

• AC-AXION-8 (Matrixschalter)
• 2 x 48-V-Netzteile
• 1 x IR-Fernbedienung
• 2 x Montagehalterungen
• 9 x 3-polige Klemmenblöcke
• 8 x 5-Pin-zu-2-Kanal-Audioextraktionskabel

---

---

---

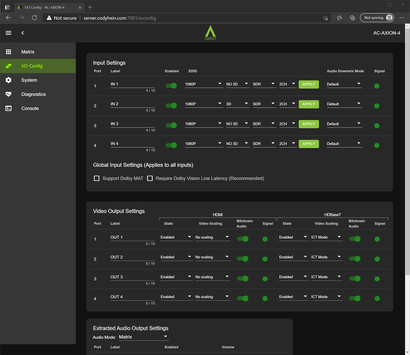

Wofür ist das AVPro Edge User Interface?
Die Verwaltung von HDMI-Signalen kann eine Herausforderung sein, von der Interoperabilität zwischen Quellen und Displays, Änderungen des Signaltyps, die von verschiedenen Arten von Inhalten kommen, bis hin zum Kopierschutz mit HDCP. Jedes dieser Dinge kann zu großen Problemen innerhalb der Installation führen.

Mit der Benutzeroberfläche von AVPro Edge können Integratoren ihre benutzerdefinierten EDID-Strings erstellen, um das von der Quelle kommende Signal zu perfektionieren oder ein Bild so zu skalieren, dass es mit einem älteren Display funktioniert, und das alles über eine leicht zugängliche und navigierbare Oberfläche.



Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:

1. Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
2. 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
3. USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
4. Bis zu 100 W Stromversorgung (PoE)
5. Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)

HDBaseT ermöglicht demnach Video, Audio, Ethernet, USB 2.0, Stromversorgung und Steuersignale über ein einziges Kabel.


Kompatibel zu:

AC-EX70-UHD-R
Ultraschlanker 4K HDMI via HDBaseT Receiver für bis zu 70 m, inkl. bidirektionaler Spannungsversorgung

AC-EX70-444-RNE
Ultraschlanker HDBaseT Receiver für bis zu 70 m für AVPÖro Edge Kreuzschienen

AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität


Technische Daten:

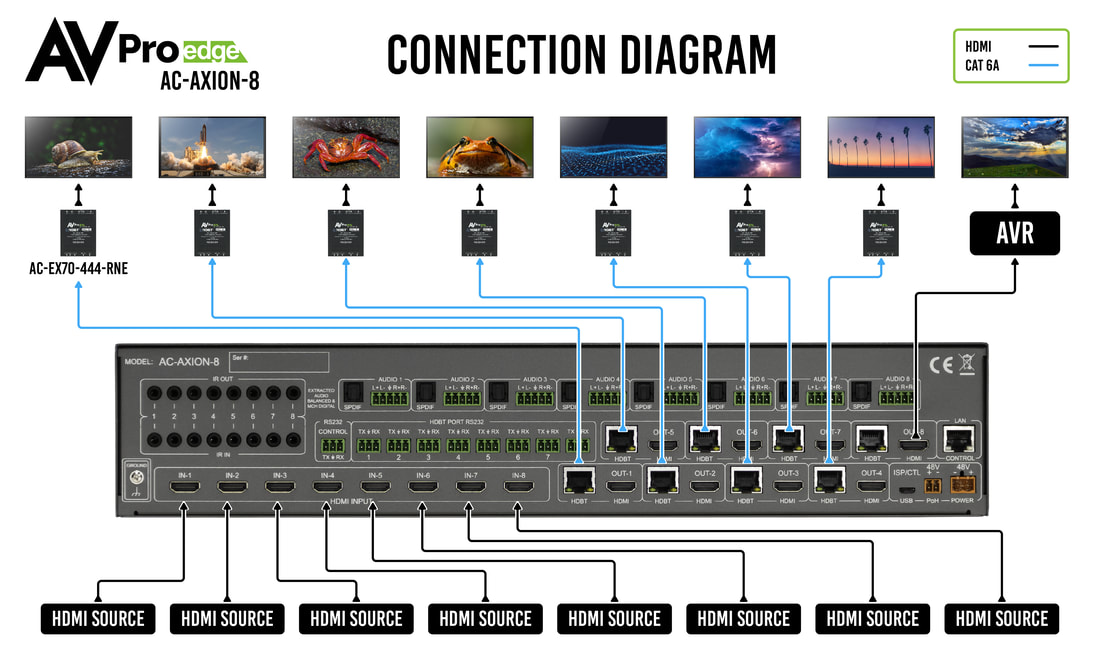

Typ: Echter 8 x 8 HDMI/HDBaseT Matrix-Switch mit 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgange

Video-Auflösung: bis zu 4K 60 Hz 4:4:4

Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)

HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames)

HLG Color Space: YUV (Component), RGB

Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung

Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)

Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)

Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)

unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos

unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio

unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch. (Downmix)

Audio-Extraktion: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix

Audio-Delay je Ausgang: bis zu 630 ms

max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)

Bandbreite: 18 Gbps unkromprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT oberhalb 10.2 Gbps)

HDCP: HDCP 2.2 und frühere Versionen

PoH für Empfänger: ja, an allen Ausgängen

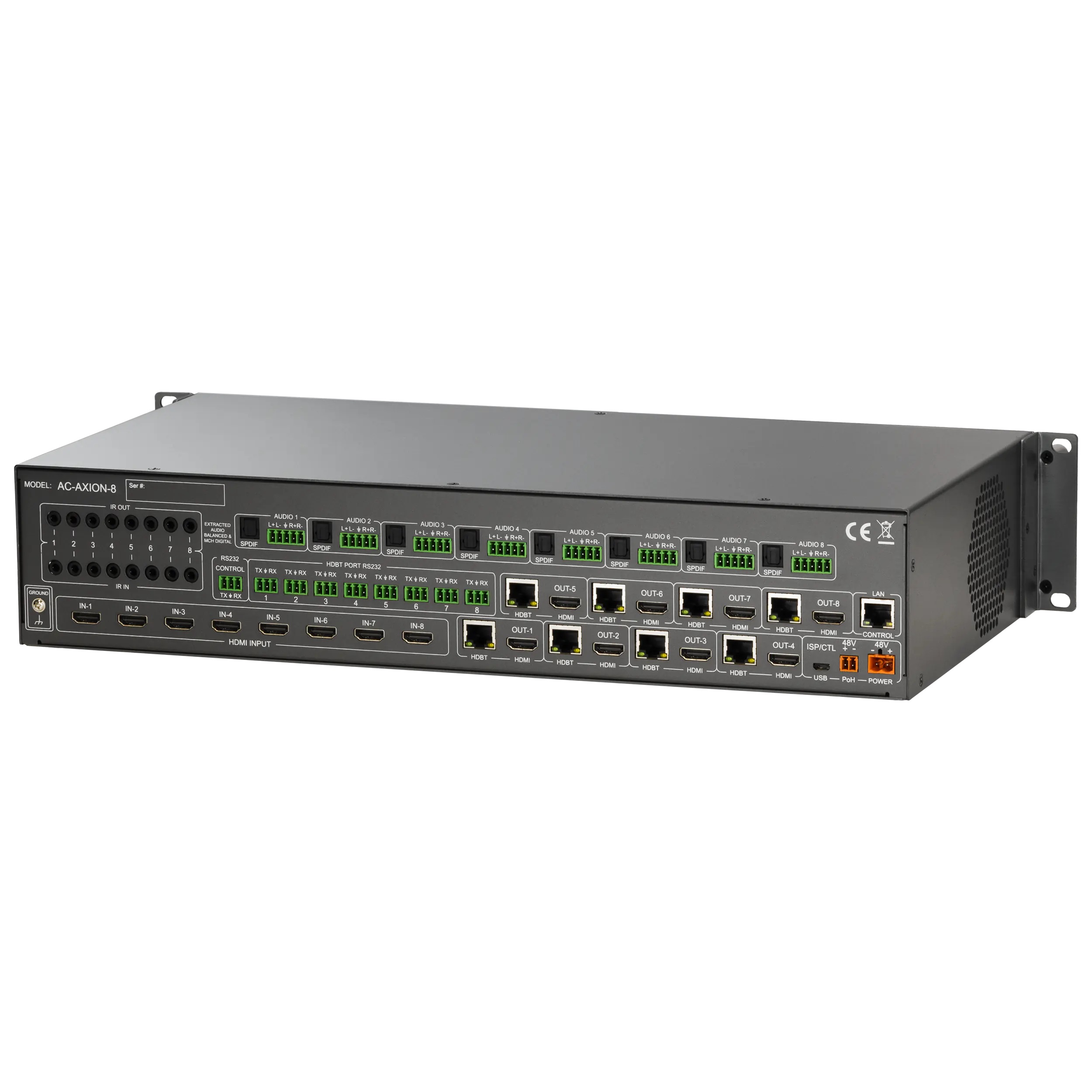

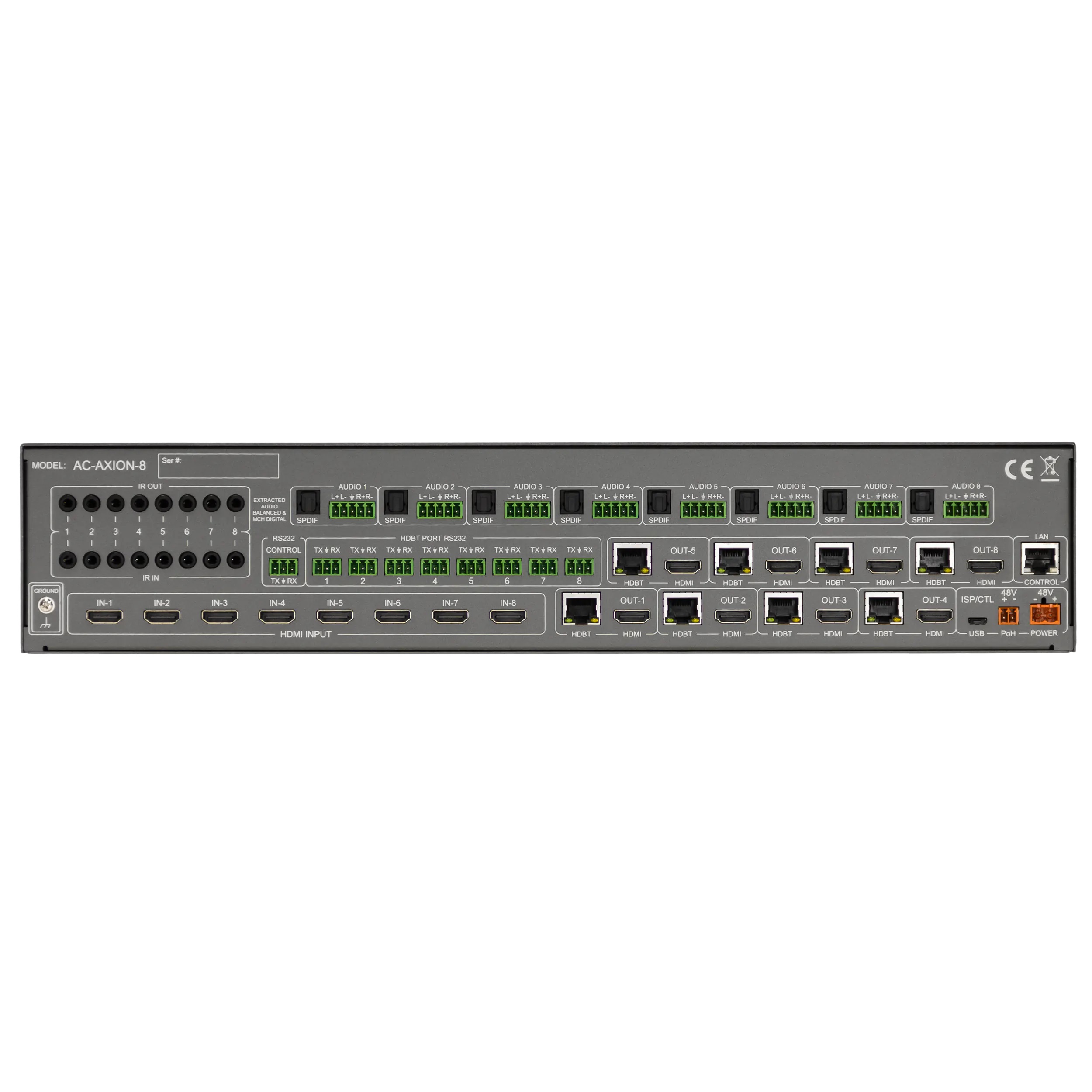

Steuer-Ports: LAN, RS232, IR, Mini-USB Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)

Steuersoftware: ja,

PC LAN WebOS: ja

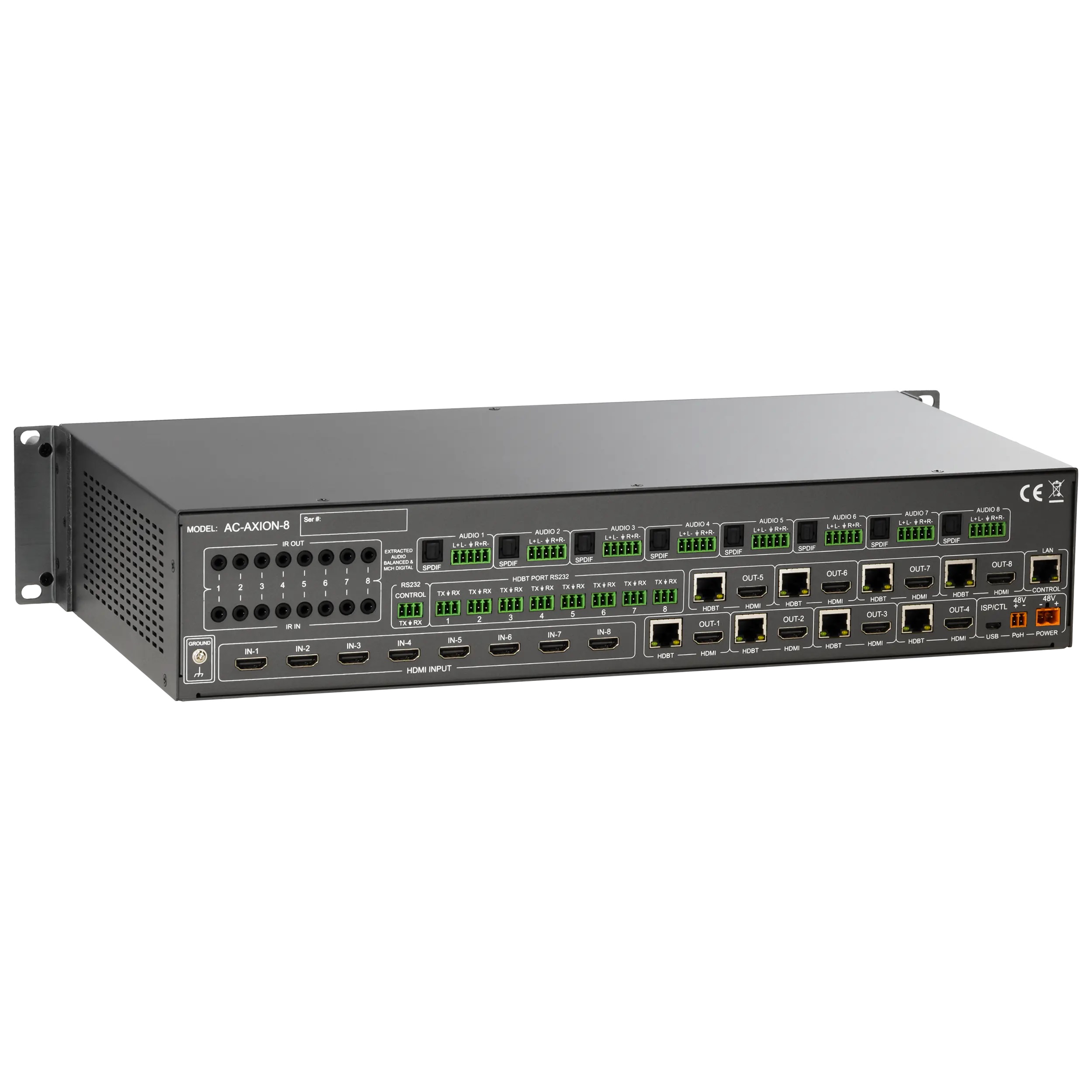

HDMI-Ports: Typ A

HDBaseT-Ports: RJ45 mit PoH für HDBaseT Empfänger

LAN-Port: RS45 mit WEB-Interface/Steuerung

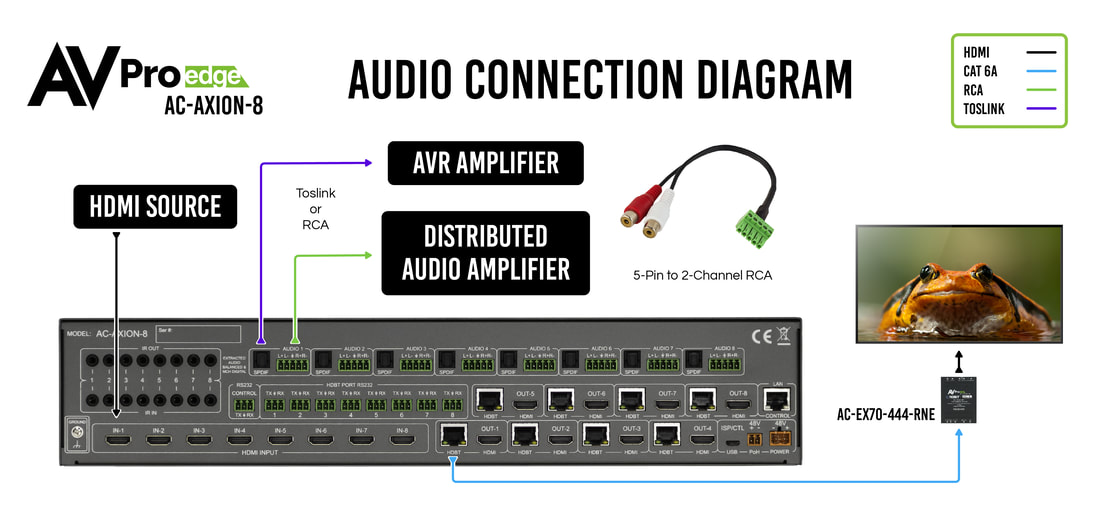

Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (analog, symmetrisch, extrahiert)

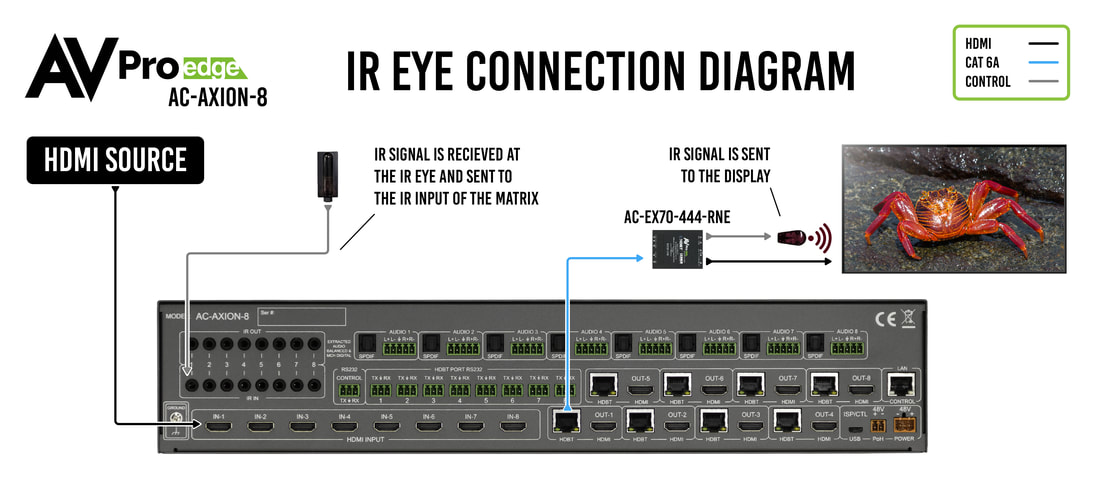

IR-Rx: 3,5 mm Stereo-Mini-Klinke

RS232-Port: 3-Pin Terminal-Block

Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)

Abmessungen: 64,77 x 225,4 x 441,33 mm, 19“/1,5HE

Gewicht: 3,8 kg

Lieferumfang: AC-AXION-8 (Matrix-Switch), 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren

Besonderheit: Downmix der 7.1 Au

AVPro Edge AC-AXION-8
Artikelnummer: 89.04.20


8 x 8 HDMI/HDBaseT Matrix-Switcher

Dieses Gerät ist eine Audio/Video-Kreuzschiene mit großer Bandbreite. Es ist ist ein 8 x 8 HDMI/HBaseT Matrix Switch mit 8 HDMI-Eingängen und 8 HDMI/HDBaseT Ausgänge. In einem Projekt mit mehreren Zonen wird nicht jede Zone gleich genutzt, so dass alle Zonen den vollen Dolby Atmos-Sound benötigen. Die meisten Zonen nutzen lediglich 2-Kanal-Audio. Mit diesem Matrix Switcher kann man mehr als 24 Kanäle an ein beispielsweise Dolby Atmos-Kino routen und gleichzeitig 2 Kanäle an die restlichen Zonen weiterleiten. Dies ist möglich, da das Downmixing nur die de-embedded Audioausgänge beeinflusst, die HDBaseT- und HDMI-Anschlüsse lassen das Audio ungehindert und somit mit voller Dolby Atmos und DTS HD Qualität durch.

Hersteller: AVPro Edge
Modell:     AC-AXION-8

Eigenschaften in der Übersicht:

• HDMI 2.0 (a/b)
• 18 Gbit/s Bandbreitenunterstützung
• 4K60 4:4:4-Unterstützung
• Ultimative HDR-Unterstützung (HDR 10 & 12 Bit)
• Dolby Vision, HDR10+ und HLG-Unterstützung
• HDCP 2.3 (und alle früheren Versionen werden unterstützt)
• Einfache Einrichtung mit Bedienfeld-Bedienbildschirm
• Web-GUI für einfache Konnektivität und Steuerung/Verwaltung
• Erweitertes EDID-Management
• IR-, RS-232- und LAN-Steuerungsoptionen
• Steuerung über Frontseite
• Digitaler Toslink-Ausgang (2CH LPCM)
• Symmetrischer Analogausgang (immer heruntergemischt)
• Audioverzögerung für Digital- und Analogausgang
• Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr!
• Extrahiertes Audio hat jetzt 3 Betriebsmodi. An Eingang gebunden, an Ausgang gebunden oder unabhängige Matrix
• Gespiegelte HDMI-Ausgänge beinhalten ungehindertes Audio
• Eingebauter Downmixer
• Eingebaute Downscaler
• In den HDBaseT-Ausgängen verwendeter ICT
•
• 10 Jahre Garantie



Technische Daten:

Typ: 8 x 8 HDMI/HDBaseT Matrix-Switch mit 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgange

Video-Auflösung: bis zu 4K 60 Hz 4:4:4

Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)

HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames)

HLG Color Space: YUV (Component), RGB

Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung

Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)

Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)

Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)

unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos

unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio

unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch. (Downmix)

Audio-Extraktion: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix

Audio-Delay je Ausgang: bis zu 630 ms

max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)

Bandbreite: 18 Gbps unkromprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT oberhalb 10.2 Gbps)

HDCP: HDCP 2.2 und frühere Versionen

PoH für Empfänger: ja, an allen Ausgängen

Steuer-Ports: LAN, RS232, IR, Mini-USB Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)

Steuersoftware: ja,

PC LAN WebOS: ja

HDMI-Ports: Typ A

HDBaseT-Ports: RJ45 mit PoH für HDBaseT Empfänger

LAN-Port: RS45 mit WEB-Interface/Steuerung

Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (analog, symmetrisch, extrahiert)

IR-Rx: 3,5 mm Stereo-Mini-Klinke

RS232-Port: 3-Pin Terminal-Block

Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)

Abmessungen: 64,77 x 225,4 x 441,33 mm, 19“/1,5HE

Gewicht: 3,8 kg

Lieferumfang: Matrix-Switch, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
