AV ProEdge AC-CX84-AUHD
AC-CX84-AUHD

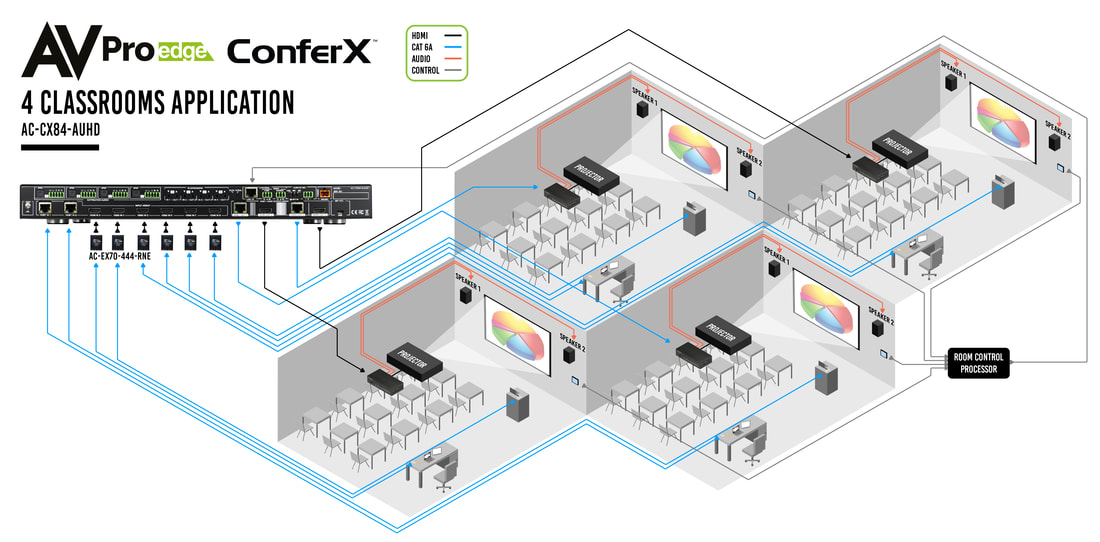

Der ConferX 8x4 Matrix-Mischer ist die ideale Lösung für jeden Konferenzraum, Klassenraum oder Huddle Space. Dieser 4K-Umschalter kann jede der acht Quellen sowohl über die HDBaseT- als auch über die HDMI-Ausgangsports anzeigen. Alle vier Ausgänge sind völlig unabhängig voneinander, sodass der Benutzer vier Quellen gleichzeitig anzeigen kann. Mit zusätzlichen Audioein- und -ausgängen ist das Arbeiten mit einem Mikrofon oder einer Gegensprechanlage kein Problem.
Mit zwei HDBaseT-Eingängen arbeitet dieser Matrix Switcher z.B. zusammen mit zwei direkt verbundenen ConferX Wandeinbau-Transmittern. Sie können so beispielweise HDMI-, VGA- oder USB-C-Eingänge bis zu 100 m entfernt vom AC-CX84-AUHD einspeisen.
Der ConferX 8x4 Matrix-Mischer ist die ideale Lösung für jeden Konferenzraum, Klassenraum oder Huddle Space. Dieser 4K-Umschalter kann jede der acht Quellen sowohl über die HDBaseT- als auch über die HDMI-Ausgangsports anzeigen. Alle vier Ausgänge sind völlig unabhängig voneinander, sodass der Benutzer vier Quellen gleichzeitig anzeigen kann. Mit zusätzlichen Audioein- und -ausgängen ist das Arbeiten mit einem Mikrofon oder einer Gegensprechanlage kein Problem.
Mit zwei HDBaseT-Eingängen arbeitet dieser Matrix Switcher z.B. zusammen mit zwei direkt verbundenen ConferX Wandeinbau-Transmittern. Sie können so beispielweise HDMI-, VGA- oder USB-C-Eingänge bis zu 100 m entfernt vom AC-CX84-AUHD einspeisen.
Produkteigenschaften:
- HDMI 2.0 (a/b)
- HDBaseT Audio-Video-Ausgangsanschlüsse
- 18-Gbit/s-Unterstützung (HDMI- und HDBaseT-Ausgang)
- Quick Switch für schnellere Schaltgeschwindigkeiten
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Erweitertes EDID-Management
- 1.080p > 4K Hochskalierung an HDMI-Ausgängen
- 4k > 1.080p Downscaling auf HDBaseT-Ausgängen
- Eingebautes Audio Delay für Lippensynchronisation
- De-Embedded Audioextraktion
- Audioeingang für Line-In, Mikrofon oder aktives Mikrofon
- Eingebaute Web-basierte Steuerungs-GUI
- Hochbelastbare Komponenten für eine lange Produktlebensdauer
- Interne Lüfter zur Selbstkühlung in einem Rack
- Interoperabel mit HDBaseT-Produkten
- Funktioniert mit Steuerung von Drittanbietern (Control4, Crestron, Savant usw.)
- 10 Jahre Garantie
Lieferumfang
- AC-CX84-AUHD
- 48-V-Netzteil für PoE
- 1 x IR-Fernbedienung
- Halterungen
- Anschlussklemmen
- Gummifüße
Was bedeutet De-embedded Audio Extraction?
Audio De-Embedder werden auch häufig als Audio-Extractor gekennzeichnet und dienen zum Extrahieren des Audiosignals aus einer AV-Quelle, um dieses z.B. in eine optisches/digitales bzw. analoges Audio umzuwandeln.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
Audio De-Embedder werden auch häufig als Audio-Extractor gekennzeichnet und dienen zum Extrahieren des Audiosignals aus einer AV-Quelle, um dieses z.B. in eine optisches/digitales bzw. analoges Audio umzuwandeln.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
- Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
- 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
- USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
- Bis zu 100 W Stromversorgung (PoE)
- Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)
.jpg)
Technische Daten:
Typ: Multiformat Matrix-Switch
Video-Eingänge: 6x HDMI, 2x HDBaseT
Video-Ausgänge: 2x HDMI, 2x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 4x balanced analog Audio (PCM 2CH, kein Downmixing), 4x optical Audio (bis DTS Master Audio), (separat schaltbar)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s oder 10,2 GB/s (HDBaseT, abhängig vom Empfänger)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz 4:4:4
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1.080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100 m bei 1.080p, 70 m bei 4k und HDR
Verbrauch: max. 65 Watt
Lieferumfang: AC-CX84-AUHD (Matrix-Switch), IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Rack-Montage-Ohren
Gehäuse: Metall
Abmessungen (H x T x B): 51 x 261 x 442 mm
Gewicht: ca. 3,4 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel der CX-Serie, Receiver AC-EX70-UHD-R
Typ: Multiformat Matrix-Switch
Video-Eingänge: 6x HDMI, 2x HDBaseT
Video-Ausgänge: 2x HDMI, 2x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 4x balanced analog Audio (PCM 2CH, kein Downmixing), 4x optical Audio (bis DTS Master Audio), (separat schaltbar)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s oder 10,2 GB/s (HDBaseT, abhängig vom Empfänger)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz 4:4:4
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1.080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100 m bei 1.080p, 70 m bei 4k und HDR
Verbrauch: max. 65 Watt
Lieferumfang: AC-CX84-AUHD (Matrix-Switch), IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Rack-Montage-Ohren
Gehäuse: Metall
Abmessungen (H x T x B): 51 x 261 x 442 mm
Gewicht: ca. 3,4 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel der CX-Serie, Receiver AC-EX70-UHD-R
AVPro Edge AC-CX84-AUHD
Artikelnummer: 89.04.13
8 x 4 Multiformat Matrix-Switcher
Diese 6 x 2 Matrix ist ein 4K-Umschalter und kann über den HDBaseT- und HDMI-Ausgang acht beliebige Quellen sowohl über HDBaseT- als auch über die HDMI-Ausgangsports anzeigen. Alle vier Ausgänge sind völlig unabhängig voneinander, sodass vier Quellen unabhängig voneinander angezeigt werden können. Sie können problemlos auch mit einer Mikrofon- oder Gegensprechanlage mit zusätzlichen Audioein- und -ausgängen zusammenarbeiten. Mit zwei HDBaseT-Eingängen funktioniert dieser Matrixmischer auch mit zwei dazu passenden HDBaseT-Wandeinbau-Transmittern. Diese verfügen dazu - je nach Wahl des Produktes - über Videoeingänge für HDMI, VGA oder USB-C und können bis zu 100 m vom Matrix-Switcher entfernt platziert werden.
Hersteller: AVPro Edge
Modell: AC-CX84-AUHD
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- HDBaseT Audio-Video-Ausgangsanschlüsse
- 18-Gbit/s-Unterstützung (HDMI- und HDBaseT-Ausgang)
- Quick Switch für schnellere Schaltgeschwindigkeiten
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Erweitertes EDID-Management
- 1.080p > 4K Hochskalierung an HDMI-Ausgängen
- 4k > 1.080p Downscaling auf HDBaseT-Ausgängen
- Eingebautes Audio Delay für Lippensynchronisation
- De-Embedded Audioextraktion
- Audioeingang für Line-In, Mikrofon oder aktives Mikrofon
- Eingebaute Web-basierte Steuerungs-GUI
- Hochbelastbare Komponenten für eine lange Produktlebensdauer
- Interne Lüfter zur Selbstkühlung in einem Rack
- Interoperabel mit HDBaseT-Produkten
- Funktioniert mit Steuerung von Drittanbietern (Control4, Crestron, Savant usw.)
- 10 Jahre Garantie
Technische Daten:
Typ: Multiformat Matrix-Switch
Video-Eingänge: 6x HDMI, 2x HDBaseT
Video-Ausgänge: 2x HDMI, 2x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 4x balanced analog Audio (PCM 2CH, kein Downmixing), 4x optical Audio (bis DTS Master Audio), (separat schaltbar)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s oder 10,2 GB/s (HDBaseT, abhängig vom Empfänger)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz 4:4:4
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1.080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100 m bei 1.080p, 70 m bei 4k und HDR
Verbrauch: max. 65 Watt
Lieferumfang: Matrix-Switch, IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Rack-Montage-Ohren
Gehäuse: Metall
Abmessungen (H x T x B): 51 x 261 x 442 mm
Gewicht: ca. 3,4 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel, Receiver
