AV ProEdge AC-MX-42X
AC-MX-42X
Der AC-MX-42X ist eine 8K HDMI-Matrix mit vier Eingängen und zwei Ausgängen. Das Gerät unterstützt HDMI 2.1, HDCP 2.3 und bietet eine Videoauflösung von bis zu 8K mit einer Bandbreitenkapazität von 40 Gbit/s. Diese Kreuzschiene eignet sich perfekt für die Arbeit mit den neuesten Spielekonsolen, Streaming-Geräten und Satellitenempfängern und verbindet sie mit 8K-Fernsehern und Projektoren. Darüber hinaus entzerrt und verstärkt diese Matrix das Ausgabesignal, um sicherzustellen, dass HDMI-Signale ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden können.
Der AC-MX-42X ist eine 8K HDMI-Matrix mit vier Eingängen und zwei Ausgängen. Das Gerät unterstützt HDMI 2.1, HDCP 2.3 und bietet eine Videoauflösung von bis zu 8K mit einer Bandbreitenkapazität von 40 Gbit/s. Diese Kreuzschiene eignet sich perfekt für die Arbeit mit den neuesten Spielekonsolen, Streaming-Geräten und Satellitenempfängern und verbindet sie mit 8K-Fernsehern und Projektoren. Darüber hinaus entzerrt und verstärkt diese Matrix das Ausgabesignal, um sicherzustellen, dass HDMI-Signale ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden können.
Produkteigenschaften
- HDMI-2.1
- HDCP2.3
- 40 Gbit/s Bandbreitenunterstützung
- 8K60 4:2:0 Unterstützt 4K-Auflösungen bei 120 Bildern pro Sekunde
- 8K-Auflösungen bei 60 Bildern pro Sekunde
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 8K > 1080p Downscaler (Ausgang 2)

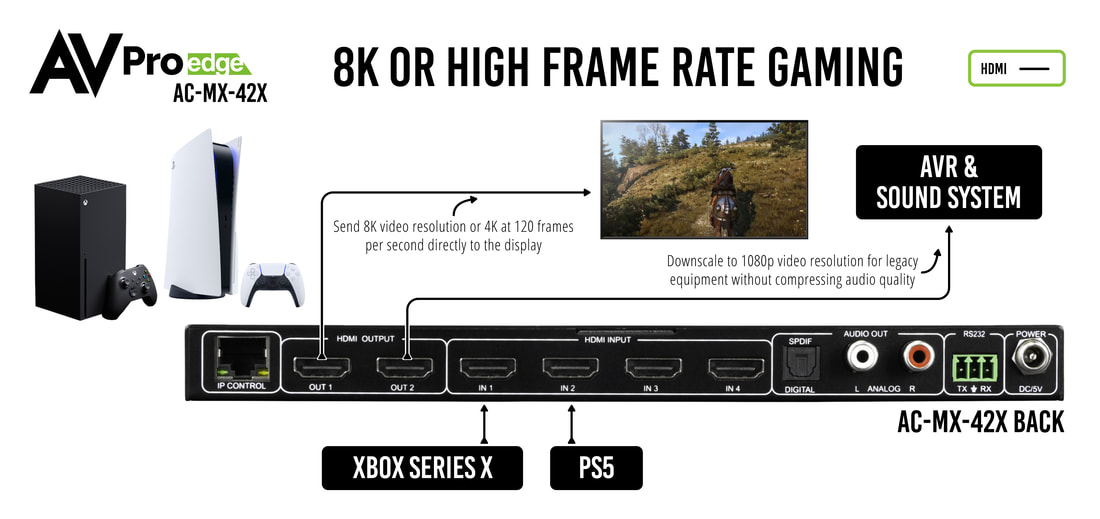

- Perfect AVR Bypass liefert 40 Gbit/s zum Display und unkomprimiertes Audio zum AVR
- Erweitertes EDID-Management
- IR-, RS-232- und LAN-Steuerungsoptionen
- Digitaler Toslink-Ausgang (7CH PCM, DD, DTS)
- Symmetrischer Analogausgang (2CH PCM)
- Downscaling-Modus für gemischte Systeme
- Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr
- Extrahiertes Audio unterstützt DD+ auf Toslink
- Extrahiertes Audio an Ausgang 1 oder 2 gebunden
Lieferumfang
- AC-MX-42X (Matrixschalter)
- 5V/2A verrigelbares Netzteil
- 1 x IR-Fernbedienung
- 1 x 3-poliger Anschluss (für RS232)
- Halterungen
Technische Daten:
Typ: 4 x 2 HDMI Matrix-Switcher mit 40 Gbps-Unterstützung (8K)
Video-Auflösung: bis zu 8K 60 Hz 4:4:4 HDR10, HDR10+, Dolby Vision, HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: folgt dem Ausgang (auswählbar)
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 40 Gbps
HDCP: HDCP 2.3 und frühere Versionen
Steuer-Ports: LAN, RS232, IR-Window
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: nur Window (Fernsteuerung inkl.)
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V 4A (Ausgang)
Abmessungen: 20,5 x 94 x 232,98 mm (H x T x B)
Gewicht: 0,9 kg
Lieferumfang: AC-MX-42X (Matrix), Bedienungsanleitung, 5 V/2 A Netzteil, 1 x IR Remote Control, 1 x 3 Pin Termin-Anschluss (RS232), Rack-Montage-Ohren
Typ: 4 x 2 HDMI Matrix-Switcher mit 40 Gbps-Unterstützung (8K)
Video-Auflösung: bis zu 8K 60 Hz 4:4:4 HDR10, HDR10+, Dolby Vision, HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: folgt dem Ausgang (auswählbar)
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 40 Gbps
HDCP: HDCP 2.3 und frühere Versionen
Steuer-Ports: LAN, RS232, IR-Window
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: nur Window (Fernsteuerung inkl.)
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V 4A (Ausgang)
Abmessungen: 20,5 x 94 x 232,98 mm (H x T x B)
Gewicht: 0,9 kg
Lieferumfang: AC-MX-42X (Matrix), Bedienungsanleitung, 5 V/2 A Netzteil, 1 x IR Remote Control, 1 x 3 Pin Termin-Anschluss (RS232), Rack-Montage-Ohren
AVPro Edge AC-MX-42X
Artikelnummer: 89.04.30
4 x 2 HDMI Matrix-Swiutcher mit 40 Gbps-Unterstützung (8K)
Dieses Gerät ist eine 8K HDMI-Matrix mit vier Eingängen und zwei Ausgängen. Das Gerät unterstützt HDMI 2.1, HDCP 2.3 und bietet eine Videoauflösung von bis zu 8K mit einer Bandbreitenkapazität von 40 Gbit/s. Darüber hinaus entzerrt und verstärkt diese Matrix das Ausgabesignal, um sicherzustellen, dass HDMI-Signale ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden können.
Hersteller: AVPro Edge
Modell: AC-MX-42X
Eigenschaften in der Übersicht:
- 40 Gbit/s Bandbreitenunterstützung
- 8K60 4:2:0 Unterstützt 4K-Auflösungen bei 120 Bildern pro Sekunde
- 8K-Auflösungen bei 60 Bildern pro Sekunde
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 8K > 1080p Downscaler (Ausgang 2)
- Perfect AVR Bypass liefert 40 Gbit/s zum Display und unkomprimiertes Audio zum AVR
- Erweitertes EDID-Management
- IR-, RS-232- und LAN-Steuerungsoptionen
- Digitaler Toslink-Ausgang (7CH PCM, DD, DTS)
- Symmetrischer Analogausgang (2CH PCM)
- Downscaling-Modus für gemischte Systeme
- Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr
- Extrahiertes Audio unterstützt DD+ auf Toslink
- Extrahiertes Audio an Ausgang 1 oder 2 gebunden
Technische Daten:
Typ: 4 x 2 HDMI-Matrix-Switcher mit 40 Gbps-Unterstützung (8K)
Video-Auflösung: bis zu 8K 60 Hz 4:4:4 HDR10, HDR10+, Dolby Vision, HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: folgt dem Ausgang (auswählbar)
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 40 Gbps
HDCP: HDCP 2.3 und frühere Versionen
Steuer-Ports: LAN, RS232, IR-Window
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: nur Window (Fernsteuerung inkl.)
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V 4A (Ausgang)
Abmessungen: 20,5 x 94 x 232,98 mm (H x T x B)
Gewicht: 0,9 kg
Lieferumfang: Matrix, Bedienungsanleitung, 5 V/2 A Netzteil, 1 x IR Remote Control, 1 x 3 Pin Termin-Anschluss (RS232), Rack-Montage-Ohren
