AV ProEdge AC-MX-44
AC-MX44
Der AC-MX44 ist ein echter 4 x 4 HDMI-Matrix-Switch. Unterstützt HDMI 2.0 (a/b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit diesem Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays angezeigt werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden kann.
Audio Delay ist "On-Board", damit das Problem der Lippensynchronisation auf einfachster Art und Weise korrigiert werden kann. Auch die eingebaute Scaler-Funktion löst eine Vielzahl bekannter Probleme. All diese Funktionen und das erweiterte EDID-Management garantieren schließlich maximale Flexibilität und eine einfache Kombination mit allen bekannten AV-Quellen und -Senken.
Dieser Switch ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Der AC-MX44 ist ein echter 4 x 4 HDMI-Matrix-Switch. Unterstützt HDMI 2.0 (a/b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit diesem Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays angezeigt werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden kann.
Audio Delay ist "On-Board", damit das Problem der Lippensynchronisation auf einfachster Art und Weise korrigiert werden kann. Auch die eingebaute Scaler-Funktion löst eine Vielzahl bekannter Probleme. All diese Funktionen und das erweiterte EDID-Management garantieren schließlich maximale Flexibilität und eine einfache Kombination mit allen bekannten AV-Quellen und -Senken.
Dieser Switch ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbps Bandbreiten-Unterstützung
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- 4K -> 1.080 p und 1.080 p -> 4K Down-/Up-Skalierung auf jedem Ausgang
- erweitertes EDID-Management
- IR-, RS232- und LAN-Steuer-Optionen
- Digitaler TOSLINK Audio-Ausgang (7 Ch. PCM, DD, DTS)
- symmetrischer Analog-Audio-Ausgang (2 Ch. PCM)
- Audio-Delay für digitale und analoge Audioausgänge
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern
Lieferumfang:
- AC-MX-44 (Matrixschalter)
- 12V/3A Netzteil mit Verriegelung
- 1 x IR-Fernbedienung
- 1 x IR-Verlängerungskabel
- 4 x 5-polige 2-Kanal-Audioextraktionskabel
- 1 x dreipoliger Klemmenblock
- 2 x Montagehalterungen
Was ist eine Matrixmixer?

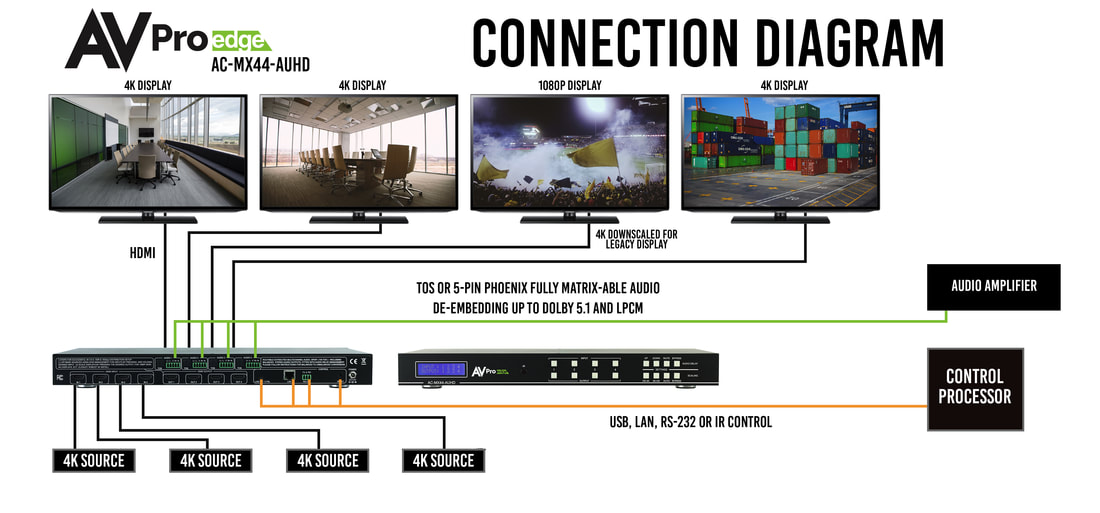

Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen.
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
Wofür ist das AVPro Edge User Interface?
Die Verwaltung von HDMI-Signalen kann eine Herausforderung sein, von der Interoperabilität zwischen Quellen und Displays, Änderungen des Signaltyps, die von verschiedenen Arten von Inhalten kommen, bis hin zum Kopierschutz mit HDCP. Jedes dieser Dinge kann zu großen Problemen innerhalb der Installation führen.
Mit der Benutzeroberfläche von AVPro Edge können Integratoren ihre benutzerdefinierten EDID-Strings erstellen, um das von der Quelle kommende Signal zu perfektionieren oder ein Bild so zu skalieren, dass es mit einem älteren Display funktioniert, und das alles über eine leicht zugängliche und navigierbare Oberfläche.
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen.
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
Wofür ist das AVPro Edge User Interface?
Die Verwaltung von HDMI-Signalen kann eine Herausforderung sein, von der Interoperabilität zwischen Quellen und Displays, Änderungen des Signaltyps, die von verschiedenen Arten von Inhalten kommen, bis hin zum Kopierschutz mit HDCP. Jedes dieser Dinge kann zu großen Problemen innerhalb der Installation führen.
Mit der Benutzeroberfläche von AVPro Edge können Integratoren ihre benutzerdefinierten EDID-Strings erstellen, um das von der Quelle kommende Signal zu perfektionieren oder ein Bild so zu skalieren, dass es mit einem älteren Display funktioniert, und das alles über eine leicht zugängliche und navigierbare Oberfläche.
Technische Daten:
Typ: 18 Gbps True 4K60 4:4:4 - 4 x 4 Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
Audio-Delay: bis zu 630 ms je Ausgang
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen

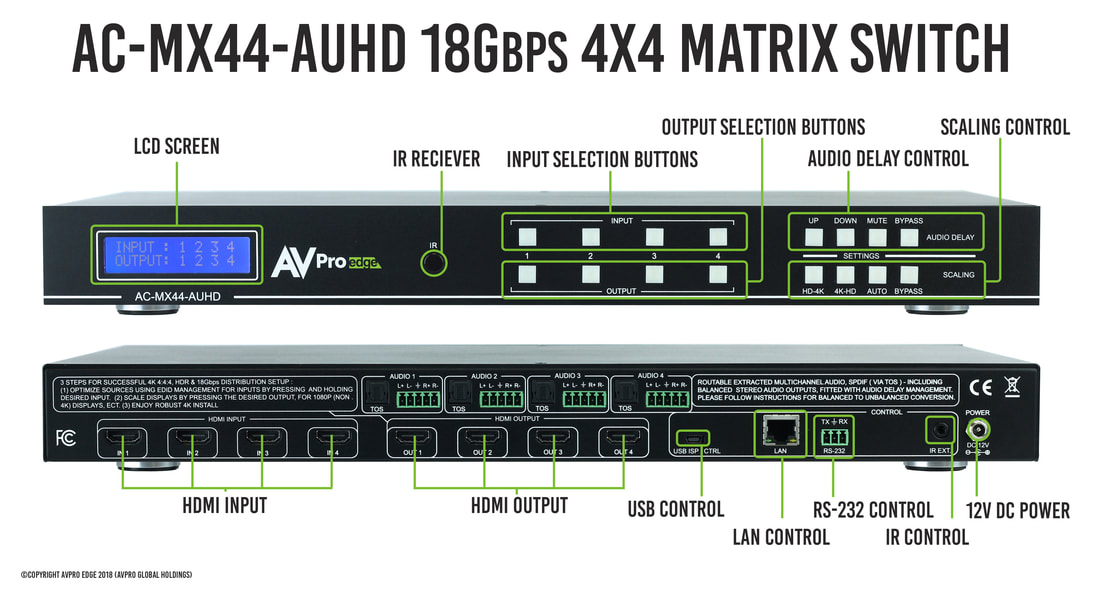

Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,1 mm (H x T x B), 19"/1HE
Gewicht: 3,5 kg
Lieferumfang: AC-MX42-AUHD (Matrix), Bedienungsanleitung, 12 V/4 A Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
Typ: 18 Gbps True 4K60 4:4:4 - 4 x 4 Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
Audio-Delay: bis zu 630 ms je Ausgang
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,1 mm (H x T x B), 19"/1HE
Gewicht: 3,5 kg
Lieferumfang: AC-MX42-AUHD (Matrix), Bedienungsanleitung, 12 V/4 A Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
AVPro Edge AC-MX-44
Artikel: 89.04.01
4x HDMI-Matrixswitch
4 x 4 HDMI-Matrix-Switch. Unterstützt HDMI 2.0 (a/b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit diesem Switch können beliebige Quellen auf einem der angeschlossenen Displays angezeigt werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden kann. Ein Audio Delay ist integriert, damit das Problem der Lippensynchronisation auf einfachster Art und Weise korrigiert werden kann. Auch die eingebaute Scaler-Funktion löst eine Vielzahl bekannter Probleme. All diese Funktionen und das erweiterte EDID-Management garantieren schließlich maximale Flexibilität und eine einfache Kombination mit allen bekannten AV-Quellen und -Senken.
Hersteller: AVPro Edge
Modell: AC-MX-44
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbps Bandbreiten-Unterstützung
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- 4K -> 1.080 p und 1.080 p -> 4K Down-/Up-Skalierung auf jedem Ausgang
- erweitertes EDID-Management
- IR-, RS232- und LAN-Steuer-Optionen
- Digitaler TOSLINK Audio-Ausgang (7 Ch. PCM, DD, DTS)
- symmetrischer Analog-Audio-Ausgang (2 Ch. PCM)
- Audio-Delay für digitale und analoge Audioausgänge
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern
Technische Daten:
Typ: 18 Gbps True 4K60 4:4:4 - 4 x 4 Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
Audio-Delay: bis zu 630 ms je Ausgang
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,1 mm (H x T x B), 19"/1HE
Gewicht: 3,5 kg
Lieferumfang: Matrix, Bedienungsanleitung, 12 V/4 A Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
