AV ProEdge AC-MX-88HDBT
AC-MX-88HDBT
Der AC-MX88-AUHD-HDBT ist ein echter 8 x 8 HDMI/HDBaseT Matrix-Switch. Dieses Gerät bietet 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke. Diese Ausgangsblöcke enthalten je einen HDBaseT- und einen HDMI-Anschluss, diese Anschlüsse sind gespiegelt und damit beide aktiv. Diese Matrix unterstützt HDMI 2.0 (a / b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite.
Mit der hauseigenen ICT-Technologie ist dieses Gerät in der Lage, 18Gbps über Standard Cat-Kabel zu übertragen. ICT-Technologie basiert auf HDBaseT (Invisible Compression Technology) und ist eine Revolution in der HDMI-Technologie. Diese proprietäre Schaltung kann HDMI-Signale mit hoher Bandbreite in eine überschaubare Größe komprimieren, um so verlustfrei über ein CAT-Kabel übertragen zu werden. Der ICT-Algorithmus kann alle Arten von HDR einschließlich 4: 4: 4, 4: 2: 2 und 4: 2: 0 sowie Signale bis zu 18 Gbps und 4K 60Hz 4: 4: 4 verwalten. Die Architektur von ICT ermöglicht die Kompatibilität zu allen Chroma-Subsampling-Typen, Farbräumen und HDMI-Farbtiefen mit bis zu 12 Bit.
Diese ICT-Technologie ist einzigartig, weil sie wirklich unsichtbar ist. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und andere Senken ebenfalls „unsichtbar“, was reinkommt, ist auch was rausgeht.
Das Besondere an ICT ist, dass die HDR-Metadaten und Farbinformationen und Farbtiefe in ihrer vollen, ursprünglichen Integrität bewahrt bleiben. Andere Komprimierungstechnologien opfern diese, um Platz zu sparen, und es entstehen häufig sehr sichtbare Streifenbildungen, Farbverschiebungen und Bewegungsartefakte im Bild.
Mit dem AC-MX88-AUHD-HDBT Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays angezeigt werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust auch über lange HDMI-Kabel übertragen werden kann.
Audio Delay ist "On-Board", damit sich das Problem der Lippensynchronisation auf einfacher Art und Weise lösen lässt. Auch die bereits integrierten Scaler ermöglichen den einfachen Anschluss auch deutlich älterer Displays. Das Full EDID-Management steht für eine maximale Flexibilität und den Anschluss aller auf dem Markt befindlichen Quellen und Senken.
Dieses Gerät ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Der AC-MX88-AUHD-HDBT ist ein echter 8 x 8 HDMI/HDBaseT Matrix-Switch. Dieses Gerät bietet 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke. Diese Ausgangsblöcke enthalten je einen HDBaseT- und einen HDMI-Anschluss, diese Anschlüsse sind gespiegelt und damit beide aktiv. Diese Matrix unterstützt HDMI 2.0 (a / b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite.
Mit der hauseigenen ICT-Technologie ist dieses Gerät in der Lage, 18Gbps über Standard Cat-Kabel zu übertragen. ICT-Technologie basiert auf HDBaseT (Invisible Compression Technology) und ist eine Revolution in der HDMI-Technologie. Diese proprietäre Schaltung kann HDMI-Signale mit hoher Bandbreite in eine überschaubare Größe komprimieren, um so verlustfrei über ein CAT-Kabel übertragen zu werden. Der ICT-Algorithmus kann alle Arten von HDR einschließlich 4: 4: 4, 4: 2: 2 und 4: 2: 0 sowie Signale bis zu 18 Gbps und 4K 60Hz 4: 4: 4 verwalten. Die Architektur von ICT ermöglicht die Kompatibilität zu allen Chroma-Subsampling-Typen, Farbräumen und HDMI-Farbtiefen mit bis zu 12 Bit.
Diese ICT-Technologie ist einzigartig, weil sie wirklich unsichtbar ist. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und andere Senken ebenfalls „unsichtbar“, was reinkommt, ist auch was rausgeht.
Das Besondere an ICT ist, dass die HDR-Metadaten und Farbinformationen und Farbtiefe in ihrer vollen, ursprünglichen Integrität bewahrt bleiben. Andere Komprimierungstechnologien opfern diese, um Platz zu sparen, und es entstehen häufig sehr sichtbare Streifenbildungen, Farbverschiebungen und Bewegungsartefakte im Bild.
Mit dem AC-MX88-AUHD-HDBT Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays angezeigt werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust auch über lange HDMI-Kabel übertragen werden kann.
Audio Delay ist "On-Board", damit sich das Problem der Lippensynchronisation auf einfacher Art und Weise lösen lässt. Auch die bereits integrierten Scaler ermöglichen den einfachen Anschluss auch deutlich älterer Displays. Das Full EDID-Management steht für eine maximale Flexibilität und den Anschluss aller auf dem Markt befindlichen Quellen und Senken.
Dieses Gerät ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbps unkomprimierte Bandbreiten-Unterstützung bei HDMI
- 18 Gbps mit ICT bei den HDBaseT-Ausgängen
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- 1.080 p -> 4K Up-Skalierung auf allen HDMI-Ausgängen
- 4K -> 1.080 p Down-Skalierung auf allen HDBaseT-Ausgängen
- erweitertes EDID-Management

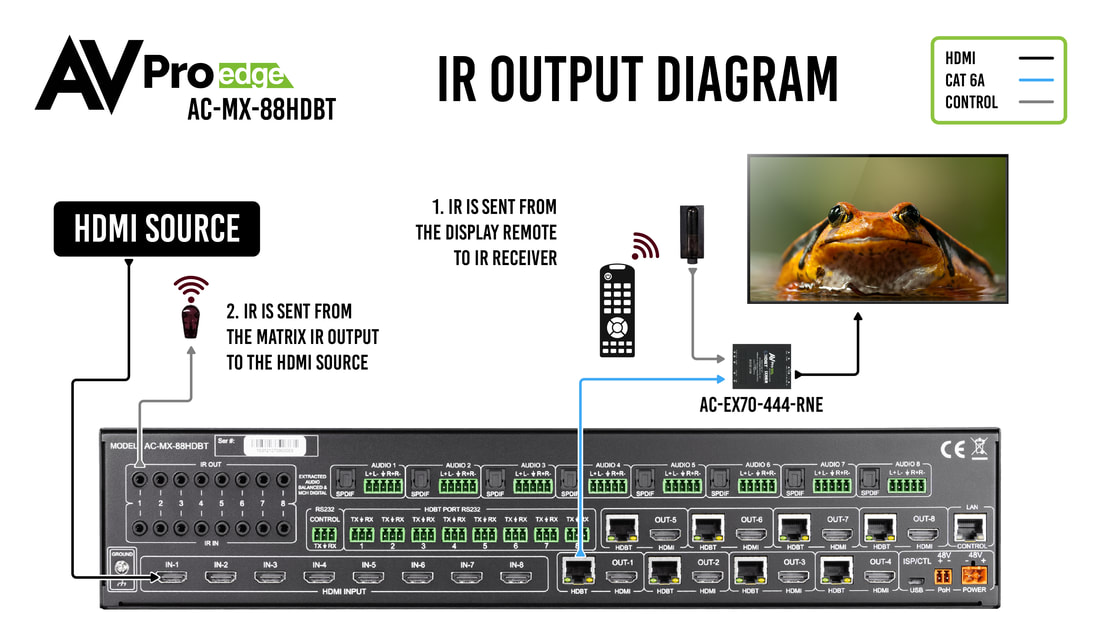

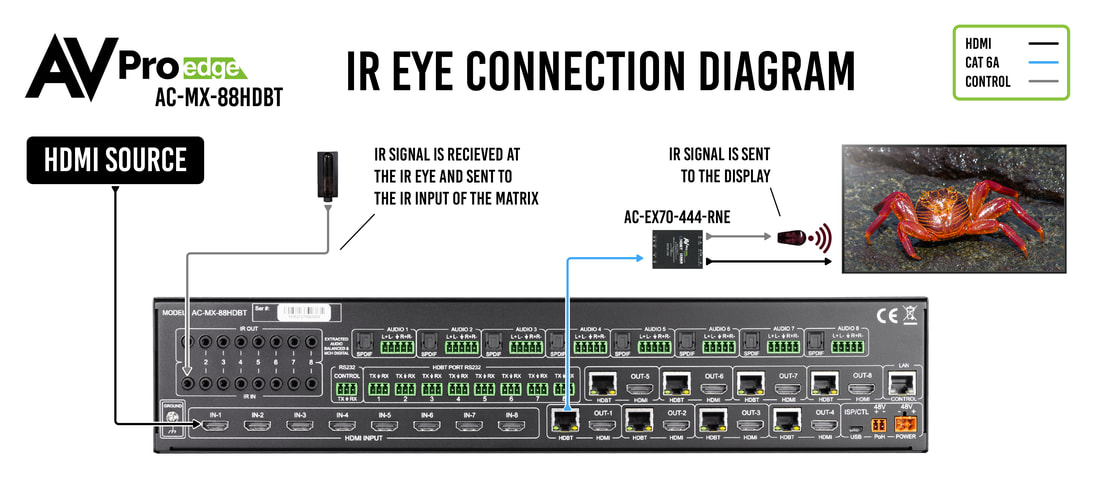

- IR-, RS232- und LAN Steuer-Optionen
- Digitaler TOSLINK Audio-Ausgang (7 Ch. PCM, DD, DTS)
- symmetrischer Analog-Audio-Ausgang (2 Ch. PCM)
- Audio-Delay auf jedem digitalen und analogen Ausgang
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern

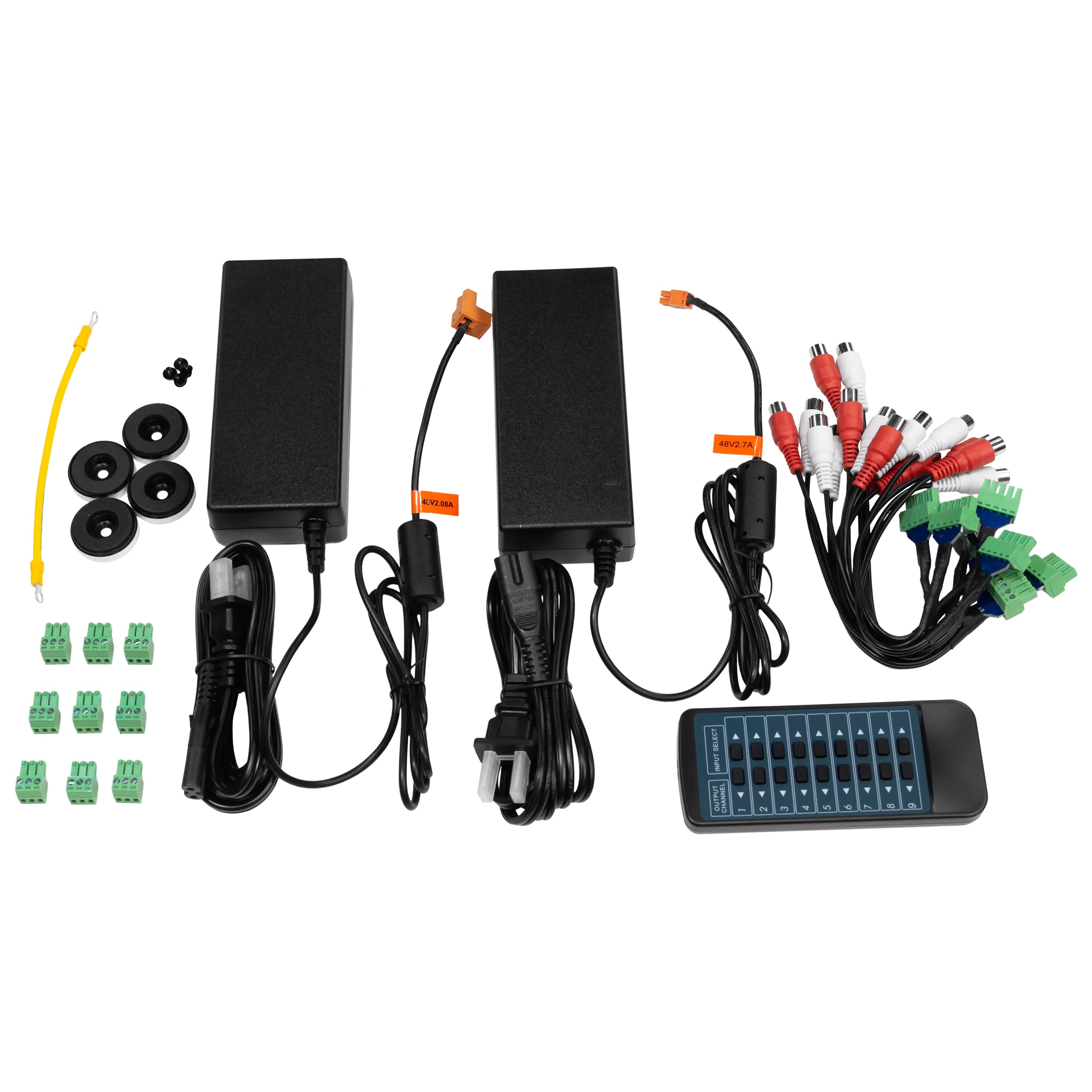

Lieferumfang:
- AC-MX-88HDBT (Matrixschalter)
- 2 x 48-V-Netzteile
- 1 x IR-Fernbedienung
- 2 x Montagehalterungen
- 4 x Gummifüße

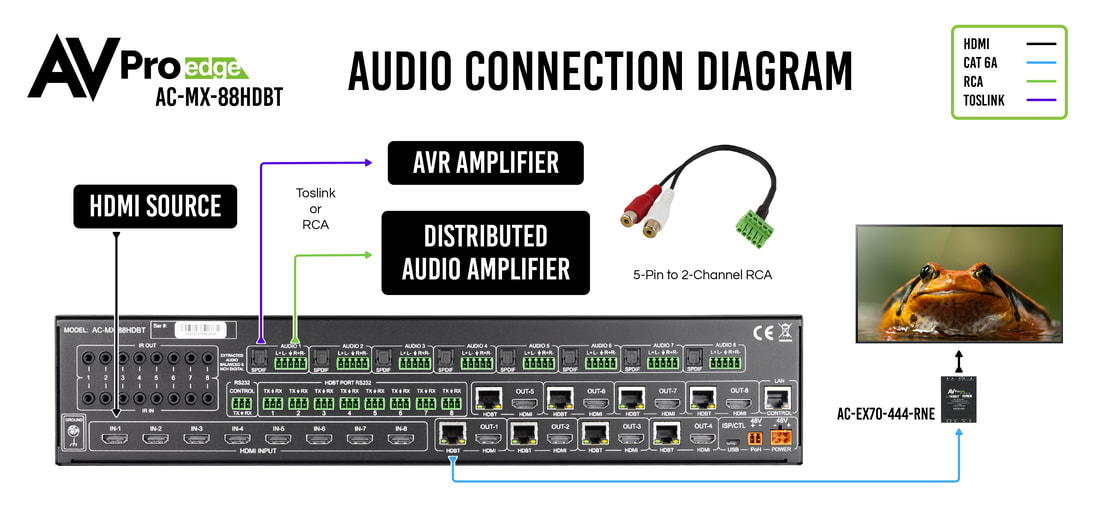

- 8 x 5-Pin-zu-2-Kanal-Audioextraktionskabel
- 9 x 3-polige Klemmenblöcke
Was ist eine Matrixmixer?
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
Was ist die IC-Technologie?
Diese im Hause AVPro Edge entwickelte sogenannte IC-Technologie kann HDMI-Signale mit hoher Bandbreite auf eine handhabbare Größe komprimieren, damit diese problemlos über ein CAT-Kabel übertragen werden können. Der ICT-Algorithmus kann alle Arten von HDR verwalten, einschließlich 4:4:4, 4:2:2 und 4:2:0 sowie Signale bis zu 18 Gbit/s und 4K 60 Hz 4:4:4. Die Architektur von ICT ermöglicht die Kompatibilität mit allen Chroma-Subsampling-Typen, Farbräumen und HDMI Deep Color bis zu 12 Bit.
Diese Technologie ist auf dem Markt einzigartig. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und jede Senke unsichtbar – ganz nach dem Motto „Was reinkommt, geht auch raus“. Das Besondere an ICT ist, dass diese HDR-Metadaten, Farbinformationen und -tiefe in ihrer vollständigen, ursprünglichen Integrität bewahren kann. Andere Komprimierungstechnologien opfern diese und es kommt zu deutlich sichtbaren Streifenbildungen, Farbverschiebungen und Bewegungsartefakten im Bild.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
Was ist die IC-Technologie?
Diese im Hause AVPro Edge entwickelte sogenannte IC-Technologie kann HDMI-Signale mit hoher Bandbreite auf eine handhabbare Größe komprimieren, damit diese problemlos über ein CAT-Kabel übertragen werden können. Der ICT-Algorithmus kann alle Arten von HDR verwalten, einschließlich 4:4:4, 4:2:2 und 4:2:0 sowie Signale bis zu 18 Gbit/s und 4K 60 Hz 4:4:4. Die Architektur von ICT ermöglicht die Kompatibilität mit allen Chroma-Subsampling-Typen, Farbräumen und HDMI Deep Color bis zu 12 Bit.
Diese Technologie ist auf dem Markt einzigartig. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und jede Senke unsichtbar – ganz nach dem Motto „Was reinkommt, geht auch raus“. Das Besondere an ICT ist, dass diese HDR-Metadaten, Farbinformationen und -tiefe in ihrer vollständigen, ursprünglichen Integrität bewahren kann. Andere Komprimierungstechnologien opfern diese und es kommt zu deutlich sichtbaren Streifenbildungen, Farbverschiebungen und Bewegungsartefakten im Bild.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
- Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
- 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
- USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
- Bis zu 100 W Stromversorgung (PoE)
- Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)
Technische Daten:
Typ: Echter 8 x 8 HDMI/HDBaseT Matrix-Switch mit 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames) HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch. (kein Downmix)
Audio-Extraktion: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix Audio-Delay je Ausgang: bis zu 630 ms
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT oberhalb 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT Empfänger
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 64,77 x 225,4 x 441,33 mm (H x T x B), 19"/1,5HE Gewicht: 3,8 kg
Lieferumfang: AC-MX44-AUHD-HDBT (Matrix-Switch), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
Typ: Echter 8 x 8 HDMI/HDBaseT Matrix-Switch mit 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames) HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch. (kein Downmix)
Audio-Extraktion: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix Audio-Delay je Ausgang: bis zu 630 ms
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT oberhalb 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT Empfänger
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 64,77 x 225,4 x 441,33 mm (H x T x B), 19"/1,5HE Gewicht: 3,8 kg
Lieferumfang: AC-MX44-AUHD-HDBT (Matrix-Switch), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
AVPro Edge AC-MX-88HDBT
Artikel: 89.04.06
8x8 HDMI/HDBaseT-Matrixswitch
Dieses Gerät bietet 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke. Diese Ausgangsblöcke enthalten einen HDBaseT- und einen HDMI-Anschluss, diese Anschlüsse sind gespiegelt und beide aktiv. Die Matrix unterstützt HDMI 2.0 (a / b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit der ICT-Technologie ist dieses Gerät in der Lage, 18Gbps über Standard CAT-Kabel zu übertragen. Die ICT-Technologie basiert auf HDBaseT (Invisible Compression Technology). Diese proprietäre Schaltung kann HDMI-Signale mit hoher Bandbreite in eine überschaubare Größe komprimieren, um so verlustfrei über ein CAT-Kabel übertragen zu werden. Der ICT-Algorithmus kann alle Arten von HDR einschließlich 4:4:4, 4:2:2 und 4:2:0 sowie Signale bis zu 18 Gbps und 4K 60Hz 4:4:4 verwalten. Die Architektur von ICT ermöglicht die Kompatibilität zu allen Chroma-Subsampling-Typen, Farbräumen und HDMI-Farbtiefen mit bis zu 12 Bit.
Hersteller: AVPro Edge
Modell: AC-MX-88HDBT
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbps unkomprimierte Bandbreiten-Unterstützung bei HDMI
- 18 Gbps mit ICT bei den HDBaseT-Ausgängen
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- 1.080 p -> 4K Up-Skalierung auf allen HDMI-Ausgängen
- 4K -> 1.080 p Down-Skalierung auf allen HDBaseT-Ausgängen
- erweitertes EDID-Management
- IR-, RS232- und LAN-Steuer-Optionen
- Digitaler TOSLINK Audio-Ausgang (7 Ch. PCM, DD, DTS)
- symmetrischer Analog-Audio-Ausgang (2 Ch. PCM)
- Audio-Delay auf jedem digitalen und analogen Ausgang
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern
Technische Daten:
Typ: Echter 8 x 8 HDMI/HDBaseT Matrix-Switcher mit 8 HDMI-Eingänge und 8 HDMI/HDBaseT-Ausgangsblöcke
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision (24/30 Frames) HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Scaler (HDMI) je Ausgang: 1.080 p bis 4K (nur Auflösung, Frame-Rate bleibt identisch)
Scaler (HDBaseT) je Ausgang: 4K bis 1.080 p (nur Auflösung, Frame-Rate bleibt identisch)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte analoge Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch. (kein Downmix)
Audio-Extraktion: gebunden an den Eingang, gebunden an den Ausgang oder unabhängig über die Matrix
max. Übertragungsentfernungen: 70 m (HDBaseT-Out 4K60 4:4:4 und HDR mit optionalen Empfänger AC-EX70-444-RNE, Cat 6a), 100 m (HDBaseT-Out 1.080 p mit opt. Empfänger AC-EX70-444-RNE, Cat 6a), 40 m (HDBaseT-Out 4K60 4:2:0 mit optionalem AC-EX70-UHD-R, Cat 6a), 70 m (HDBaseT-Out 1.080p mit Empfänger AC-EX70-UHD-R, Cat 6a), bis zu 15 m (HDMI), bis zu 40 m (HDMI mit AOC)
Bandbreite: 18 Gbps unkomprimiert (HDMI), 18 Gbps (HDBaseT, inkl. ICT und 10.2 Gbps)
HDCP: HDCP 2.2 und frühere Versionen
PoH für Empfänger: ja, an allen Ausgängen
Steuer-Ports: LAN, RS232, IR, Mini-USB
Treiber: C4, RTI, ELAN, Crestron, URC (und weitere)
Steuersoftware: ja, PC
LAN WebOS: ja
HDMI-Ports: Typ A
HDBaseT-Ports: RJ45 mit PoH für HDBaseT Empfänger
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (analog, symmetrisch, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 12V 4A (Ausgang)
Abmessungen: 50,8 x 256 x 441,33 mm (H x T x B), 19"/1HE
Gewicht: 3,5 kg
Lieferumfang: Matrixmischer, Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, Rack-Montage-Ohren
