AV ProEdge AC-SC2-AUHD-GEN2
AC-SC2-AUHD-GEN2
Der AC-SC2-AUHD von AVPro Edge ist die ideale Lösung für Integratoren, die ein Signal an eine Vielzahl von Displays mit unterschiedlicher Auflösung verteilen müssen aber dennoch immer ein optimales Bild erzielen möchten.
Der Scaler ist nicht nur in der Lage, die Skalierung zu steuern, sondern auch EDID-Probleme (einschließlich 4K-HDR-EDIDs) zu lösen und schließlich noch auf Audio aus dem Stream zugreifen kann. Dieser Scaler ist bereit für zukünftige Inhalte und kann so auch 18-Gbit/s-Signale verteilen. Wenn Sie jedoch eine andere Auflösung 480, 720 oder 1080 benötigen, stellt der AC-SC2-AUHD immer sicher, dass das richtige Bild angezeigt wird.
Der AC-SC2-AUHD von AVPro Edge ist die ideale Lösung für Integratoren, die ein Signal an eine Vielzahl von Displays mit unterschiedlicher Auflösung verteilen müssen aber dennoch immer ein optimales Bild erzielen möchten.
Der Scaler ist nicht nur in der Lage, die Skalierung zu steuern, sondern auch EDID-Probleme (einschließlich 4K-HDR-EDIDs) zu lösen und schließlich noch auf Audio aus dem Stream zugreifen kann. Dieser Scaler ist bereit für zukünftige Inhalte und kann so auch 18-Gbit/s-Signale verteilen. Wenn Sie jedoch eine andere Auflösung 480, 720 oder 1080 benötigen, stellt der AC-SC2-AUHD immer sicher, dass das richtige Bild angezeigt wird.
Produkteigenschaften
- HDMI 2.0 (a/b)
- HDMI Upscaler und Downscaler (Hinweis: Wenn die Skalierung aktiviert ist, wird nur 2-Kanal-Audio unterstützt)
- Feste Ausgangsskalierungsoptionen 480P, 720P, 1080P & 4K
- Adaptiver Skalierungsmodus

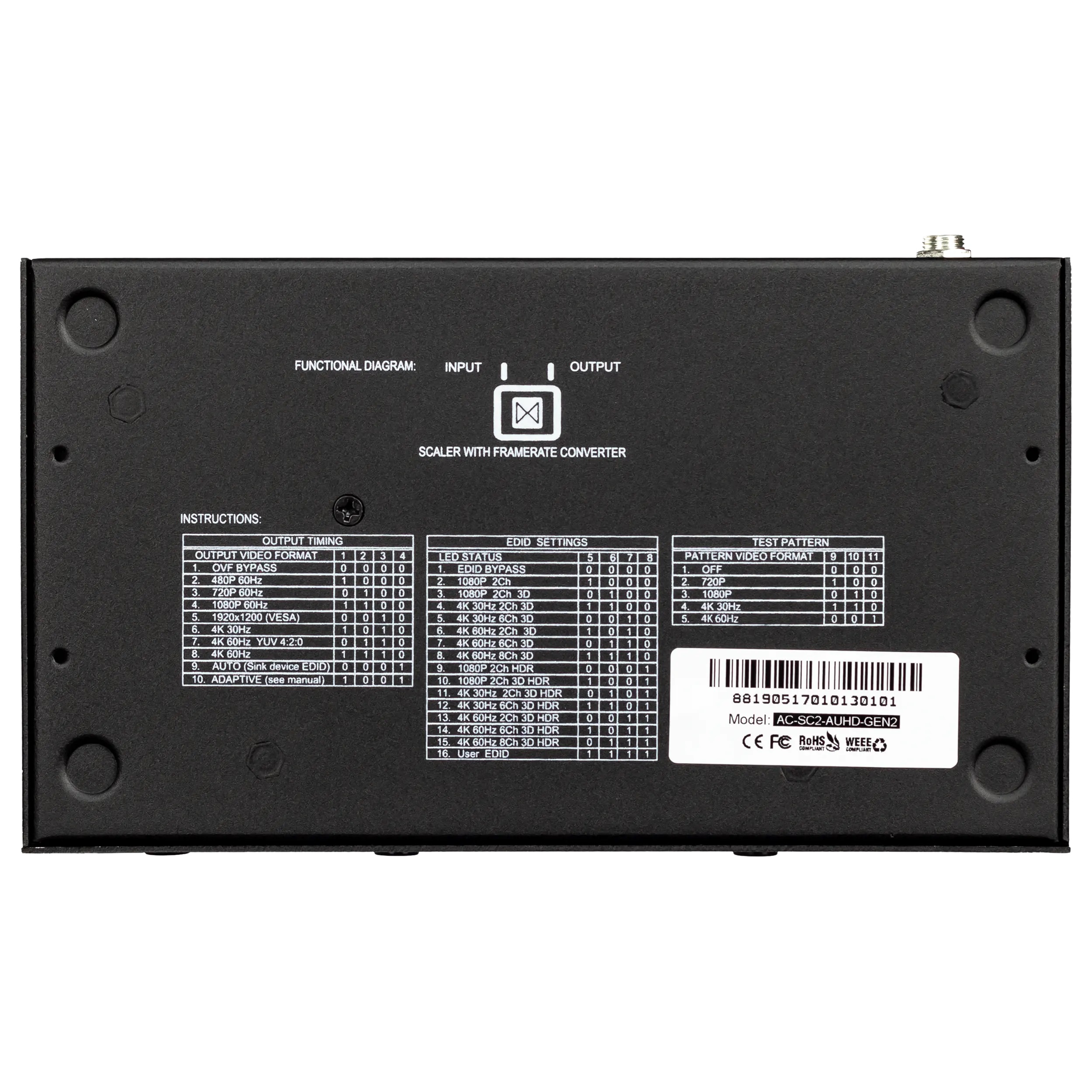

- 16 EDID-Optionen (einschließlich Auto- und HDR-EDID-Optionen)
- L/R Audio De-Embedding (nur PCM 2Ch, kein Downmix)
- Testmustererzeugung
- Einfach, einfach zu bedienen. 3-Tasten-Bedienung
- 18 Gbit/s Bandbreitenunterstützung
- Bis zu 4K 60Hz 4:4:4 Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- HDR-, HDR10+- und HLG-Unterstützung
- EDID-Management und EDID-Emulation
- Integrierte 720P-, 1080P- und 4K-Testmuster zur Fehlerbehebung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- CEC-Pass-Through
- 3D-Unterstützung

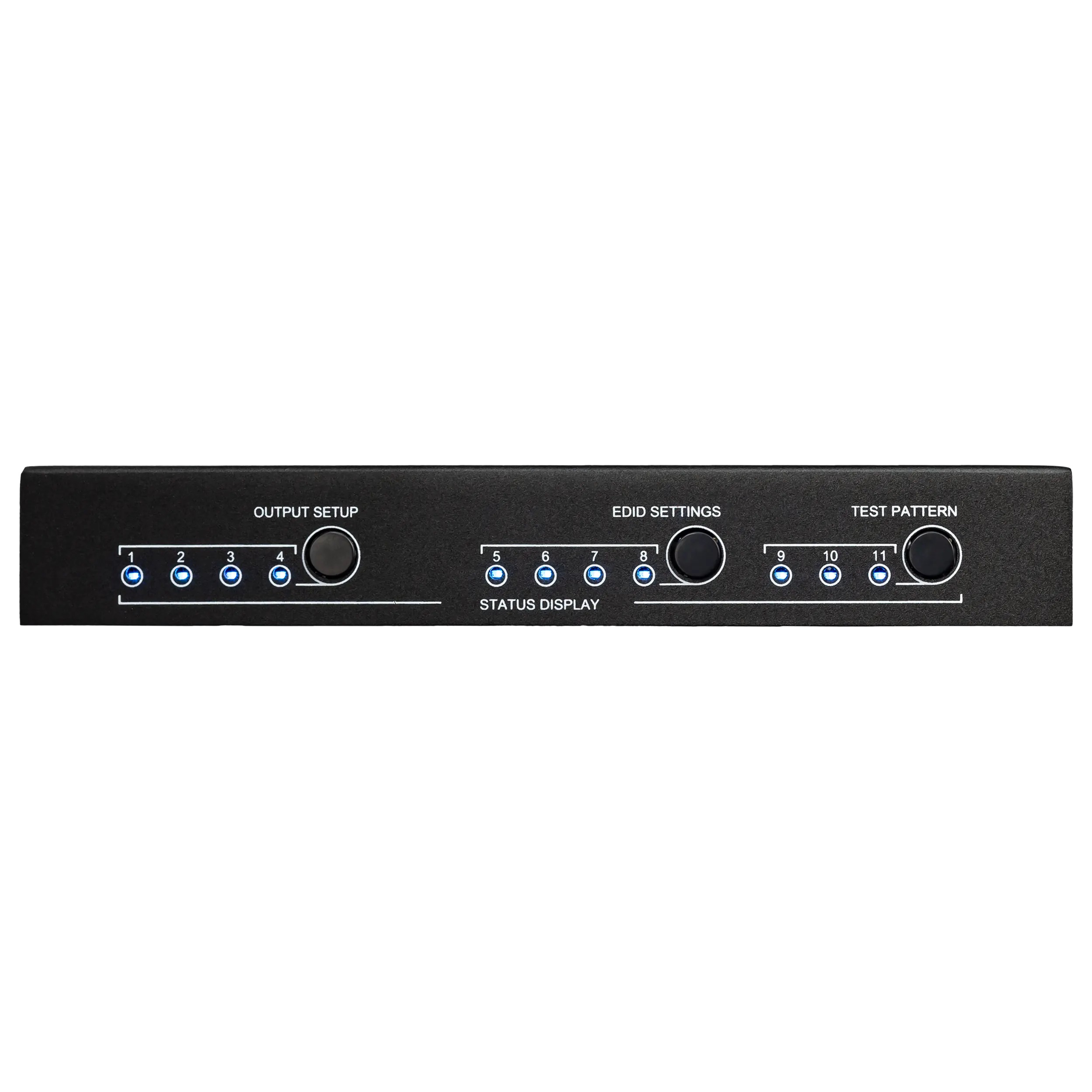

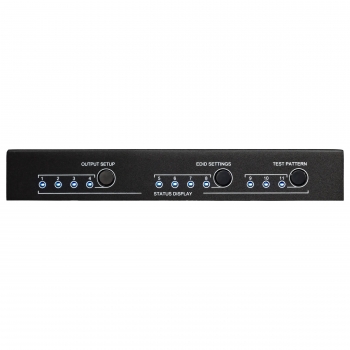

- LED-Status-, Verbindungs- und Stromanzeigeleuchten
- Micro-USB-Anschluss zur Steuerung
- Unterstützt unkomprimiertes PCM 2Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio und Dolby Atmos auf HDMI, wenn der Scaler ausgeschaltet ist
- Kann kaskadiert werden
- 10 Jahre Garantie

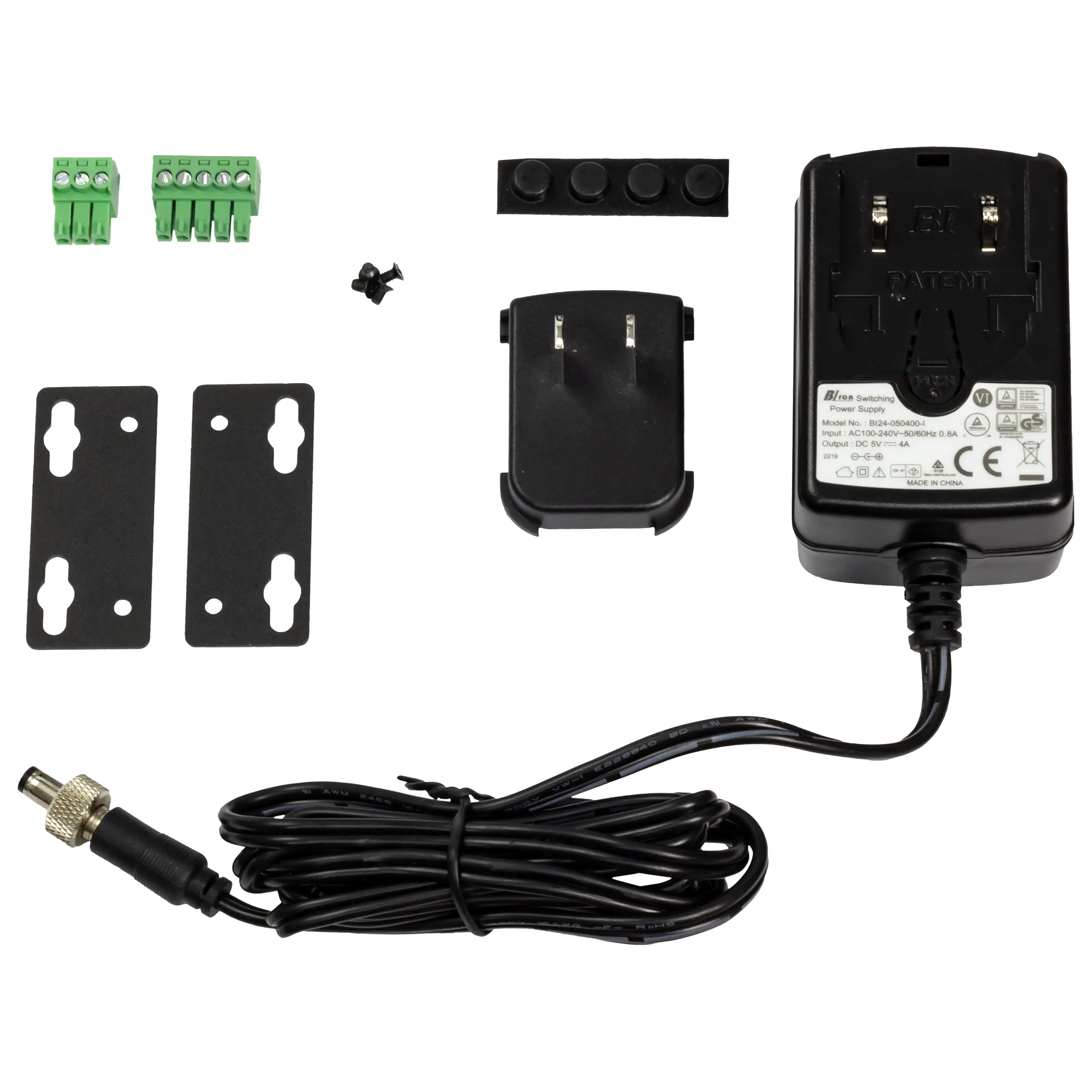

Lieferumfang
- AC-SC2-AUHD
- 5V/4A Netzteil
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 1 x 3-poliger Klemmenblock
- 1 x 5-poliger Klemmenblock
Anwendungsbeispiele:
- Für gemischte Systeminstallationen/Projekten mit SD-, HD- und UHD-Displays innerhalb einer Matrix.

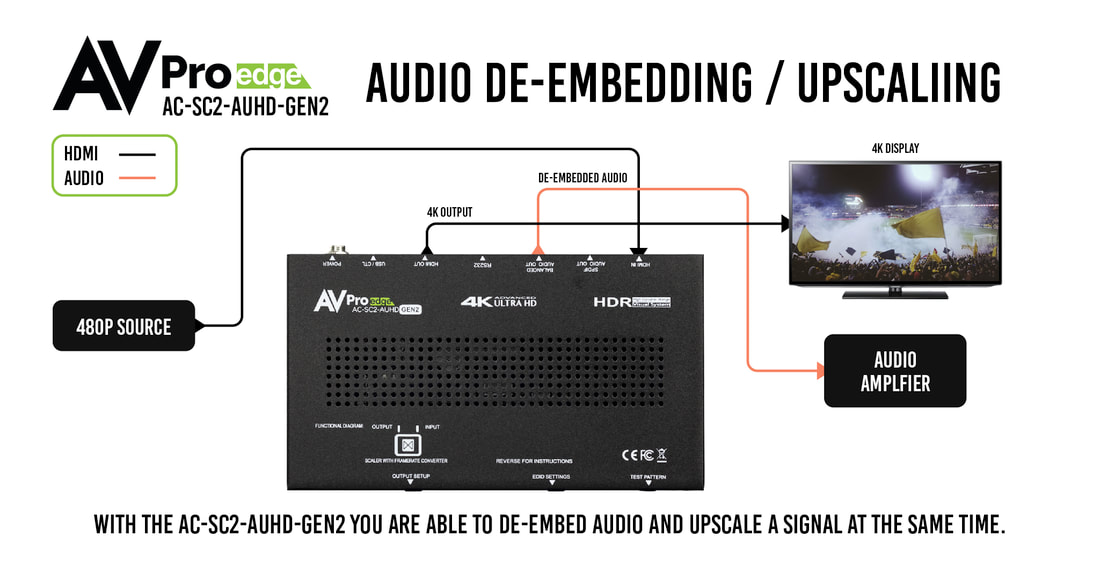

- Als Audio-Extraktor – Standalone-Audio-Extraktoren kosten ungefähr das selber wie ein AC-SC2-AUHD!
- EDID verursacht etwa 80 % der HDMI-Verbindungsprobleme – der AC-SC2-AUHD kann alle möglichen Fehler beheben.
- EDID-Erfassung und -Emulation – möchten Sie Endpunkte testen, bevor Sie beispielweise einen schweren Projektor an die Decke montieren? Verwenden Sie den AC-SC2-AUHD und dieses Problem ist gelöst.
Technische Daten:
Typ: 18 Gbps Up-/Down-Scaler, EDID-Manager und Audio De-embedder
Video-Auflösungen: bis zu 4K 60Hz (4:4:4)
VESA-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Fomat/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG, Dolby Vision
Farbraum: YUV, RGB
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audioformate: PCM 2 Ch., LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS-X
Audio Extraktion: L/R PCM (2 Ch., kein Downmix)
Scaling (feste Ausgangs-Optionen, Skalierung aller Eingangsformate auf dasselbe): 480 p 60 Hz, 720 p 60 Hz, 1080 p 60 Hz, 1.900 x 1.200 60 Hz, 3.840 x 2.160 30 Hz, 3.840 x 2.160 60 Hz 4:2:0, 3.840 x 2.160 60 Hz, AUTO, Adaptiv (alles unter 1.080 p wird Up-Skaliert auf 1.080 p, oberhalb 1.080 p auf Bypass)
Frame-Rate-Konvertierung: ja
Progressive Konvertierung: ja
Test-Pattern-Generator: ja
max. Entfernung HDMI In/Out (bis zu 4K 60 4:4:4): bis zu 15 m
max. Entfernung HDMI in/out mit AOC (bis zu 4K60 4:4:4): bis zu 40 m
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen

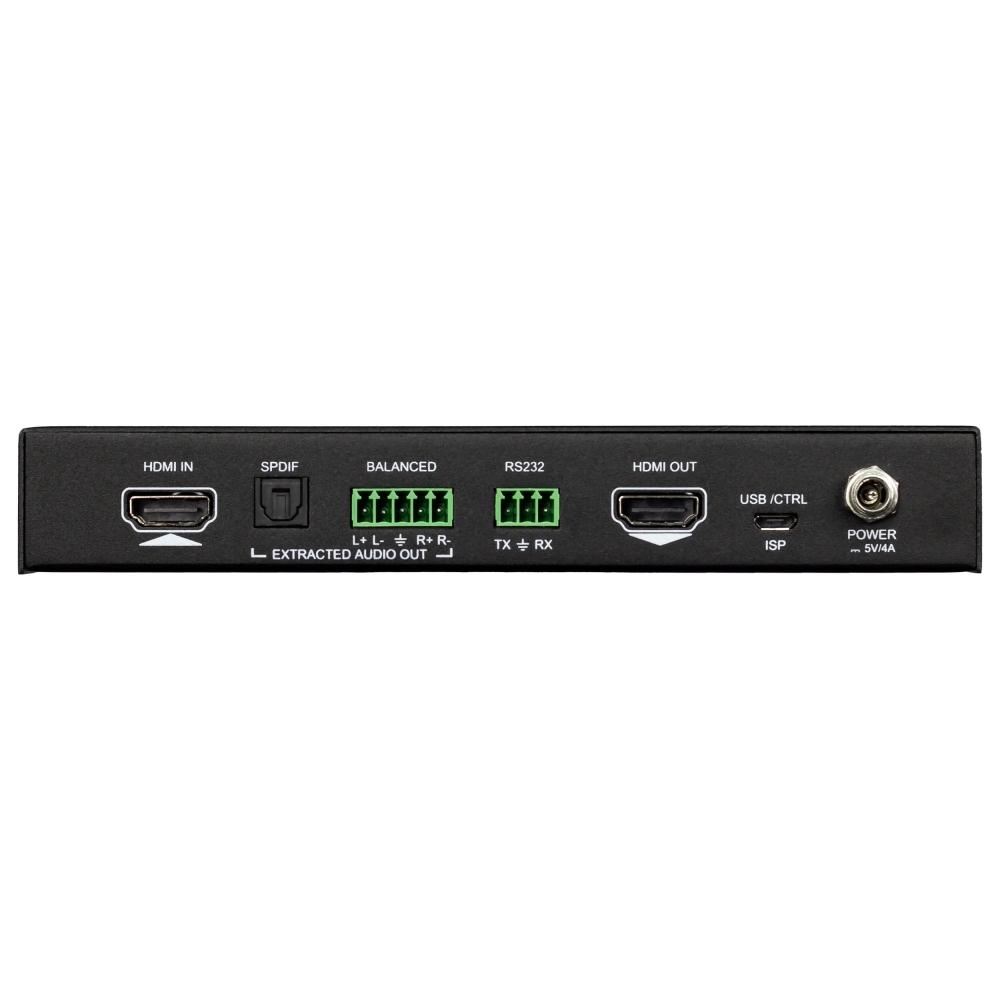

HDMI-Ports: Typ A (Tx und Rx)
Audio (extrahiert Tx und Rx): 3-Pin Terminal Block (unsymmetrisch)
USB (Tx und Rx): Micro USB (Steuerung)
Spannung (Tx und Rx): Barrell Typ 5 V/1 A
Verbrauch: 4 Watt max.
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V/1 A (Ausgang)
Abmessungen: 136,5 x 88,9 x 19 mm
Gewicht: 0,27 kg
Lieferumfang: AC-SC2-AUHD (Scaler), 5 V 1A Netzteil, Montage-Ohren
