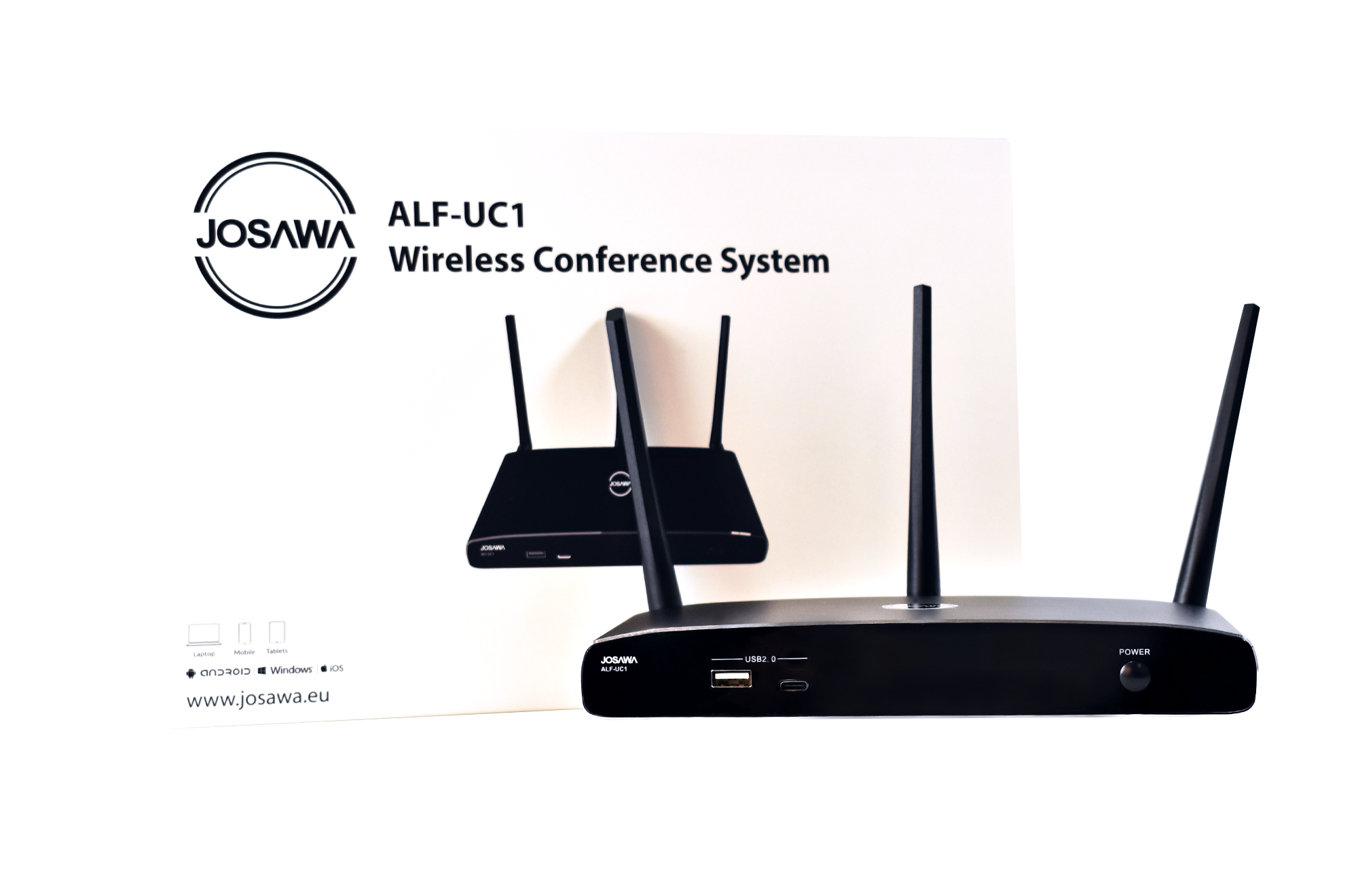

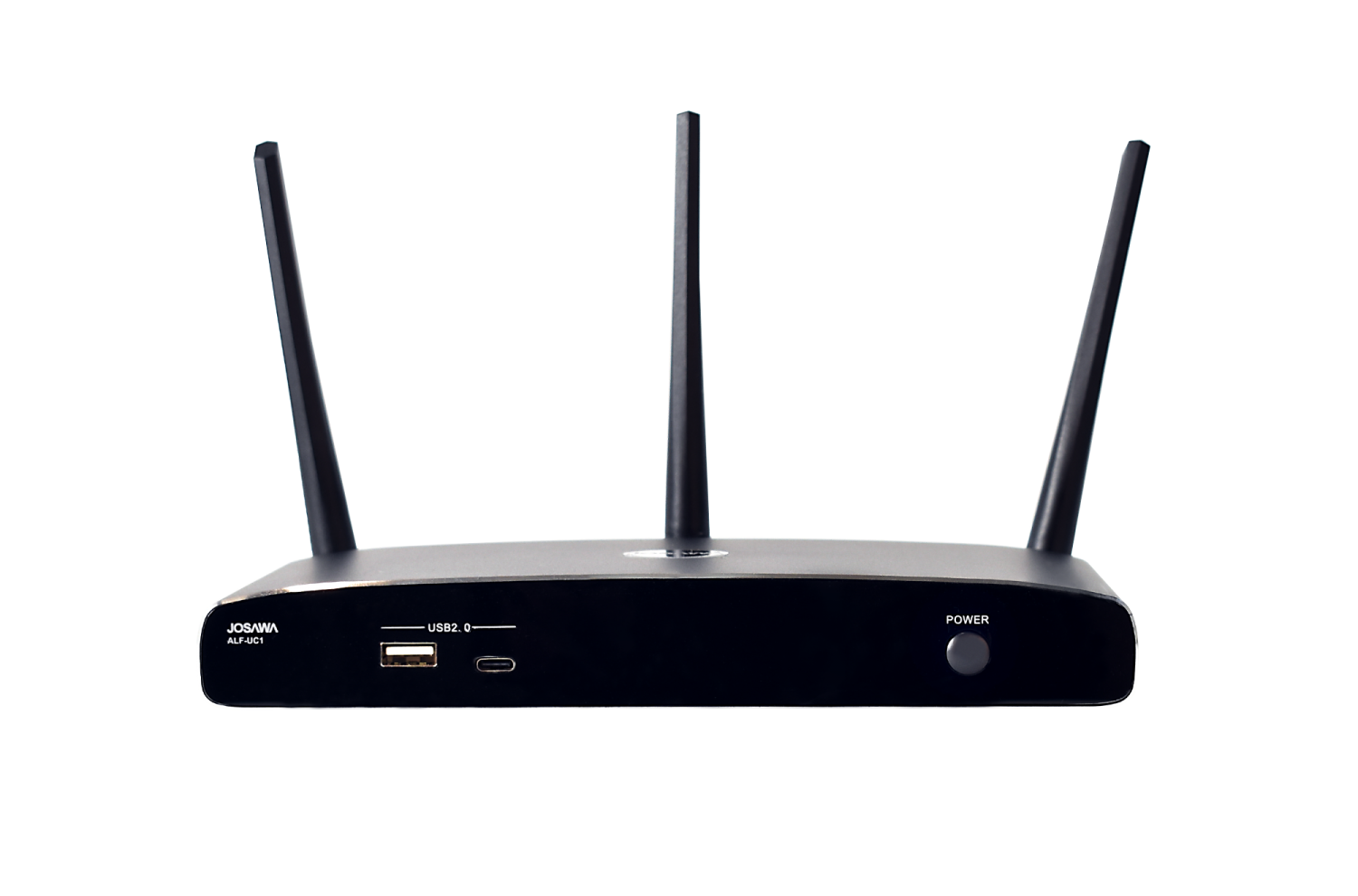

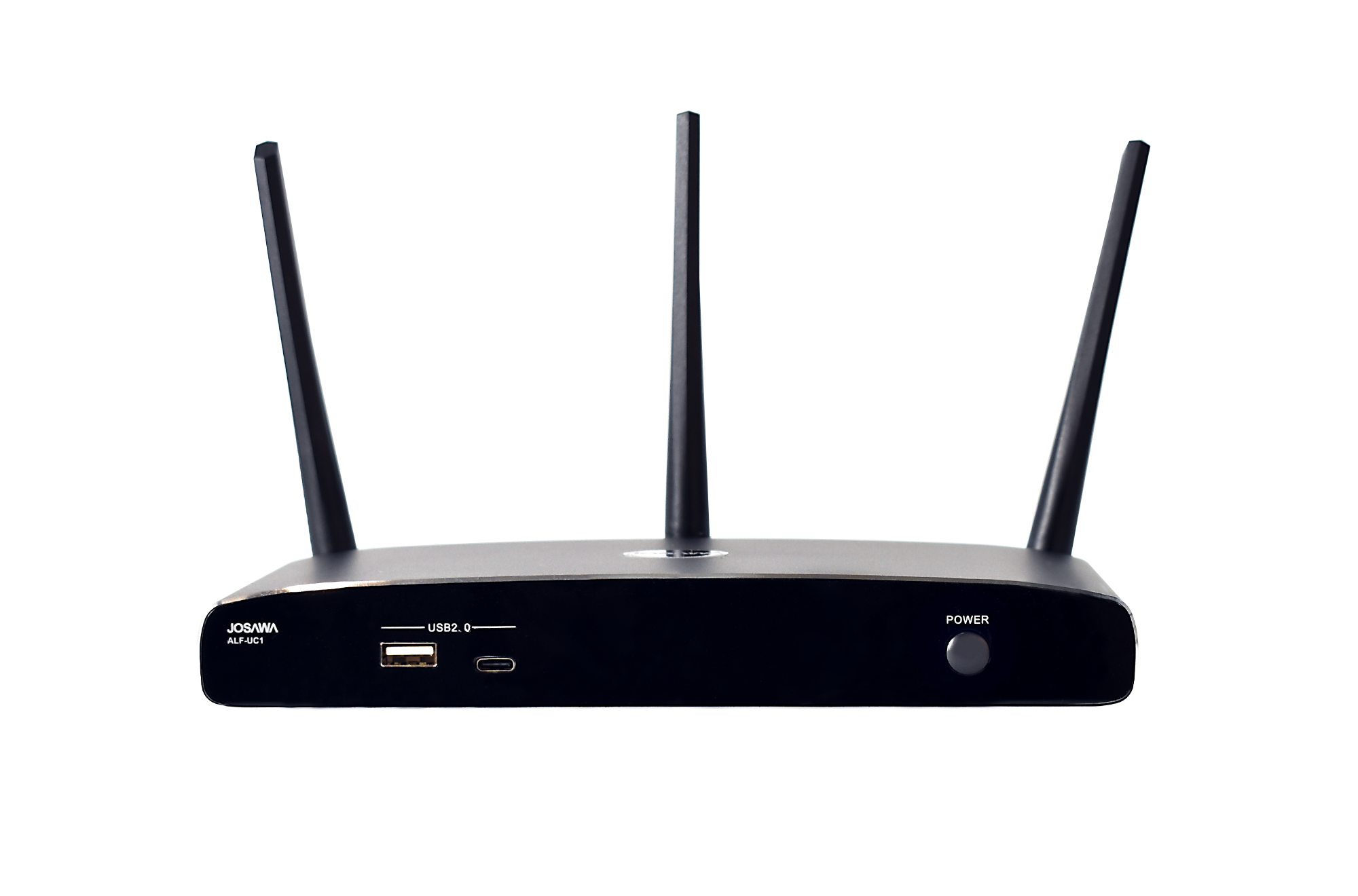

Josawa UC1
Josawa UC1 • keine Kabel, kein Chaos mit dem plattformunabhängigen kabellosen Konferenzraumsystem von Josawa
Der Josawa UC1 ist eine Build your own Device Matrix (BYOD) und dient als drahtloses Konferenzsystem. Das Gerät ermöglicht die Teilnahme an einem Meeting mit nur einem Knopfdruck - entweder per Dongle oder per Netzwerk. Josawa UC1 ist demnach ein drahtloses Präsentations- und Kooperationssystem mit dem beispielsweise Tagungsteilnehmer Inhalte auf einem zentralen Display teilen können.

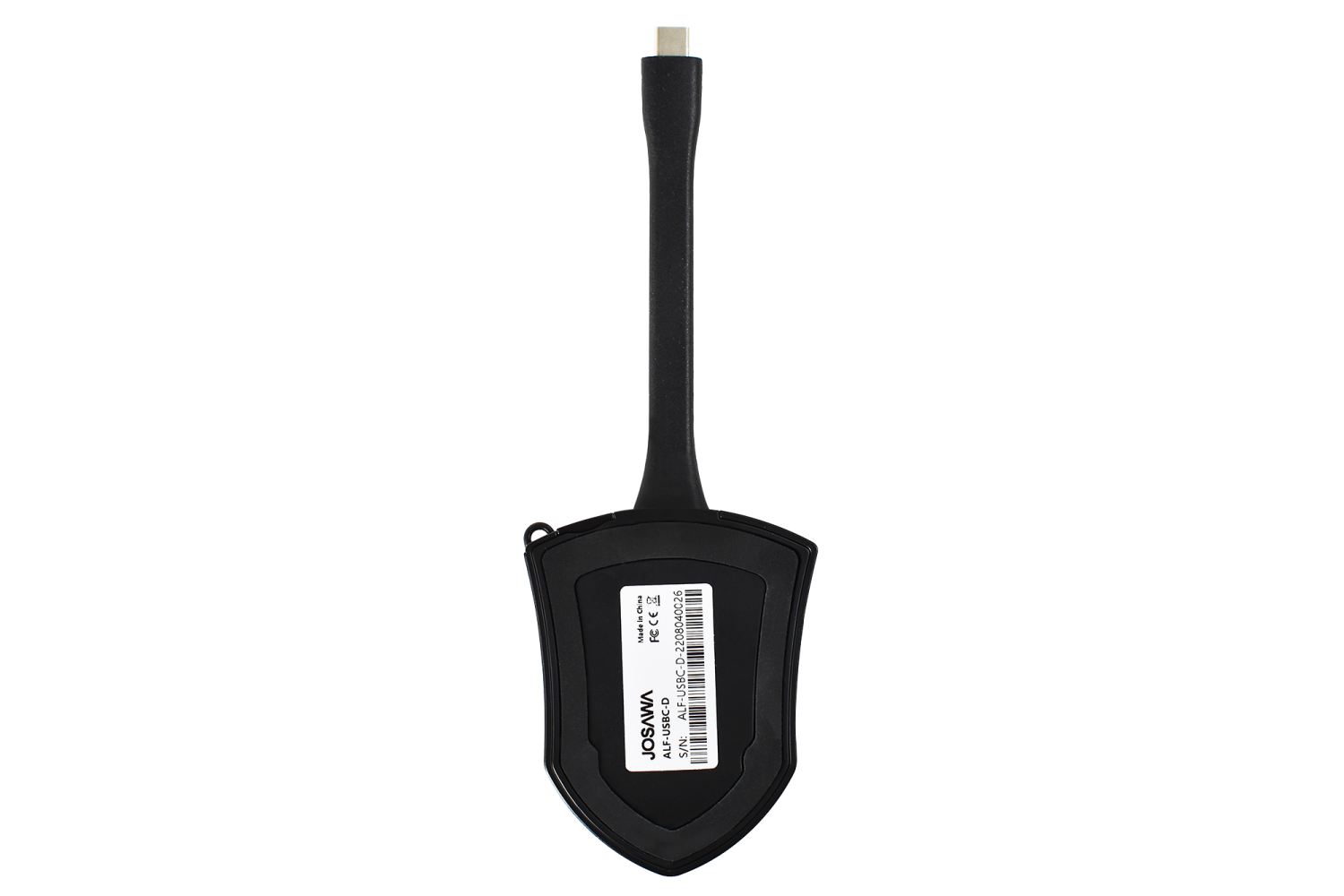

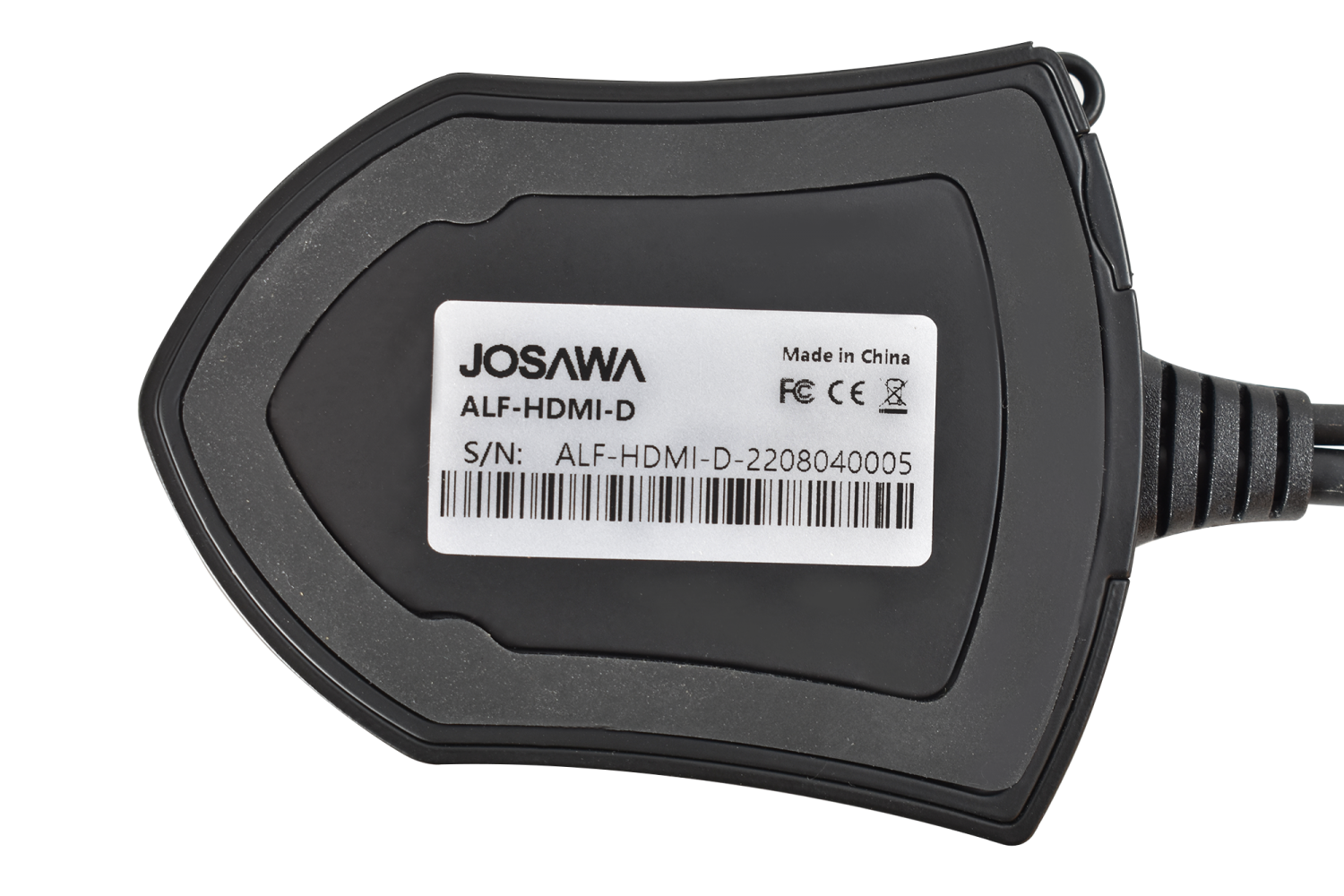

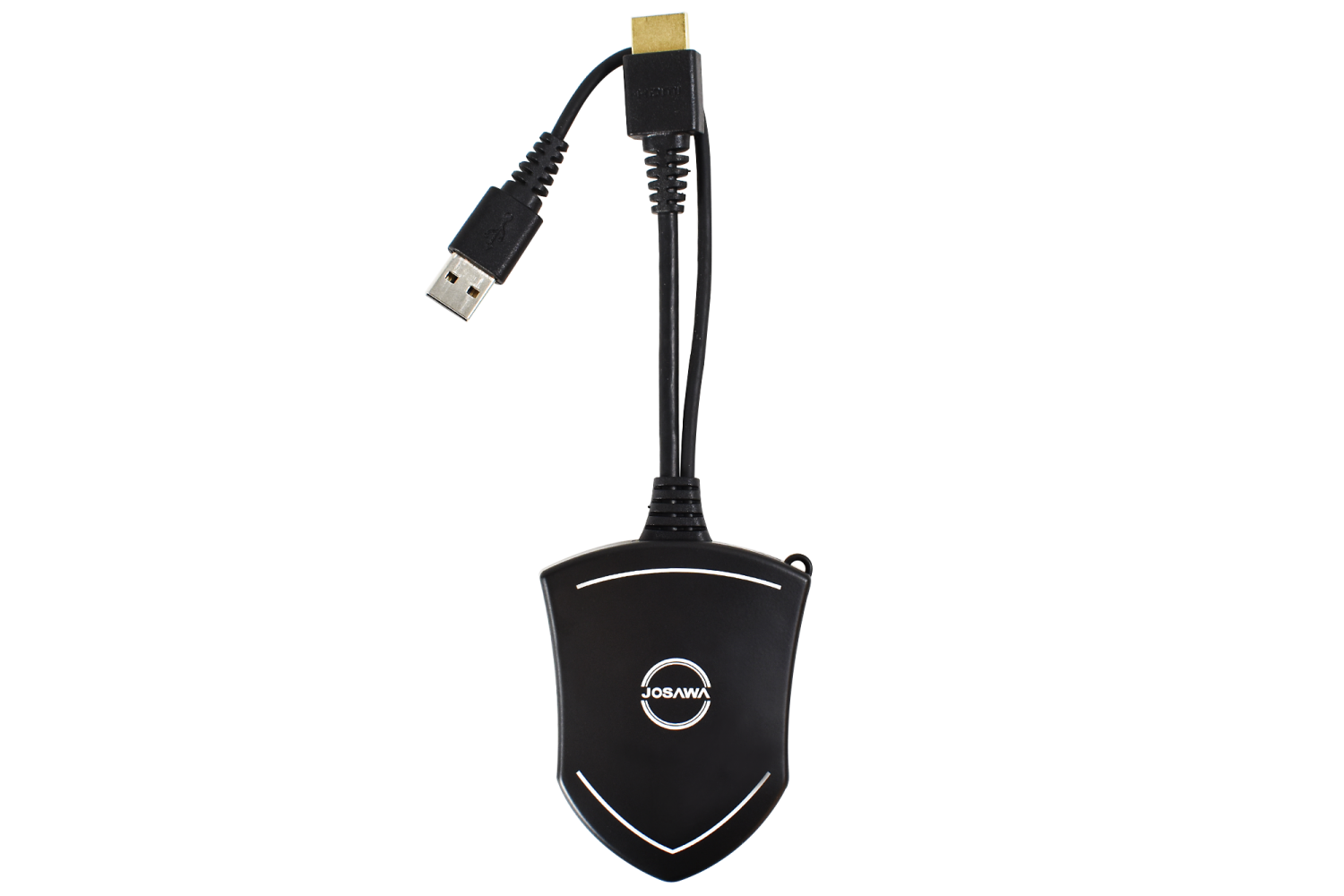

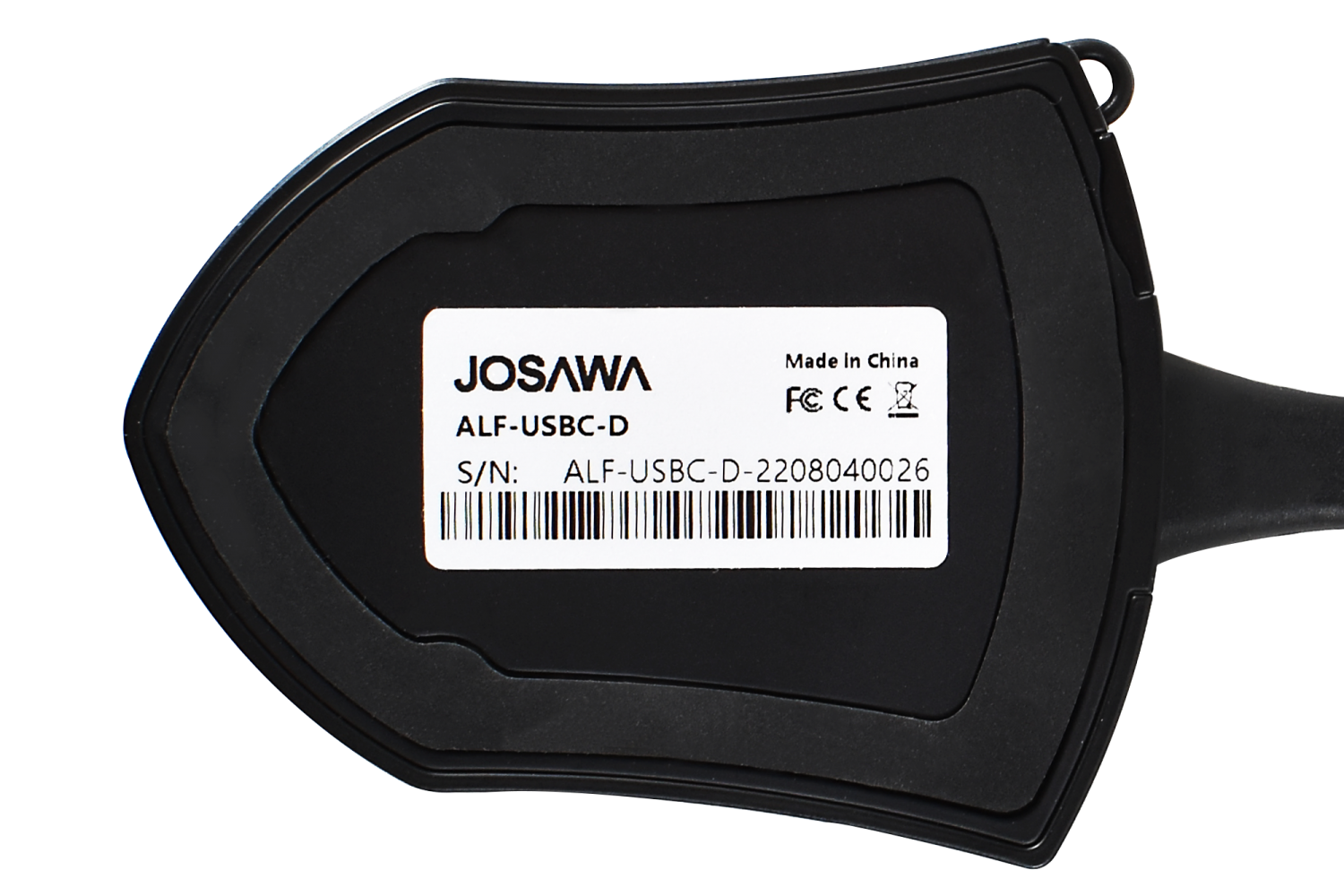

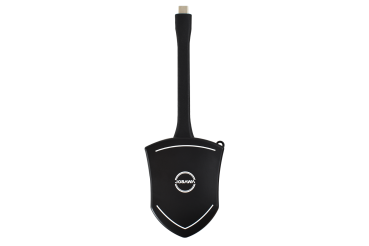

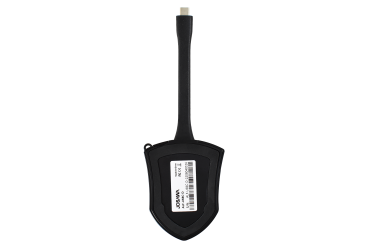

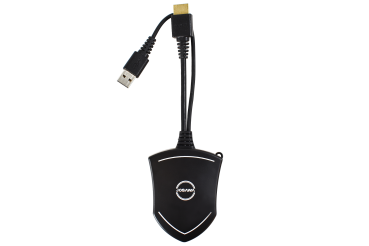

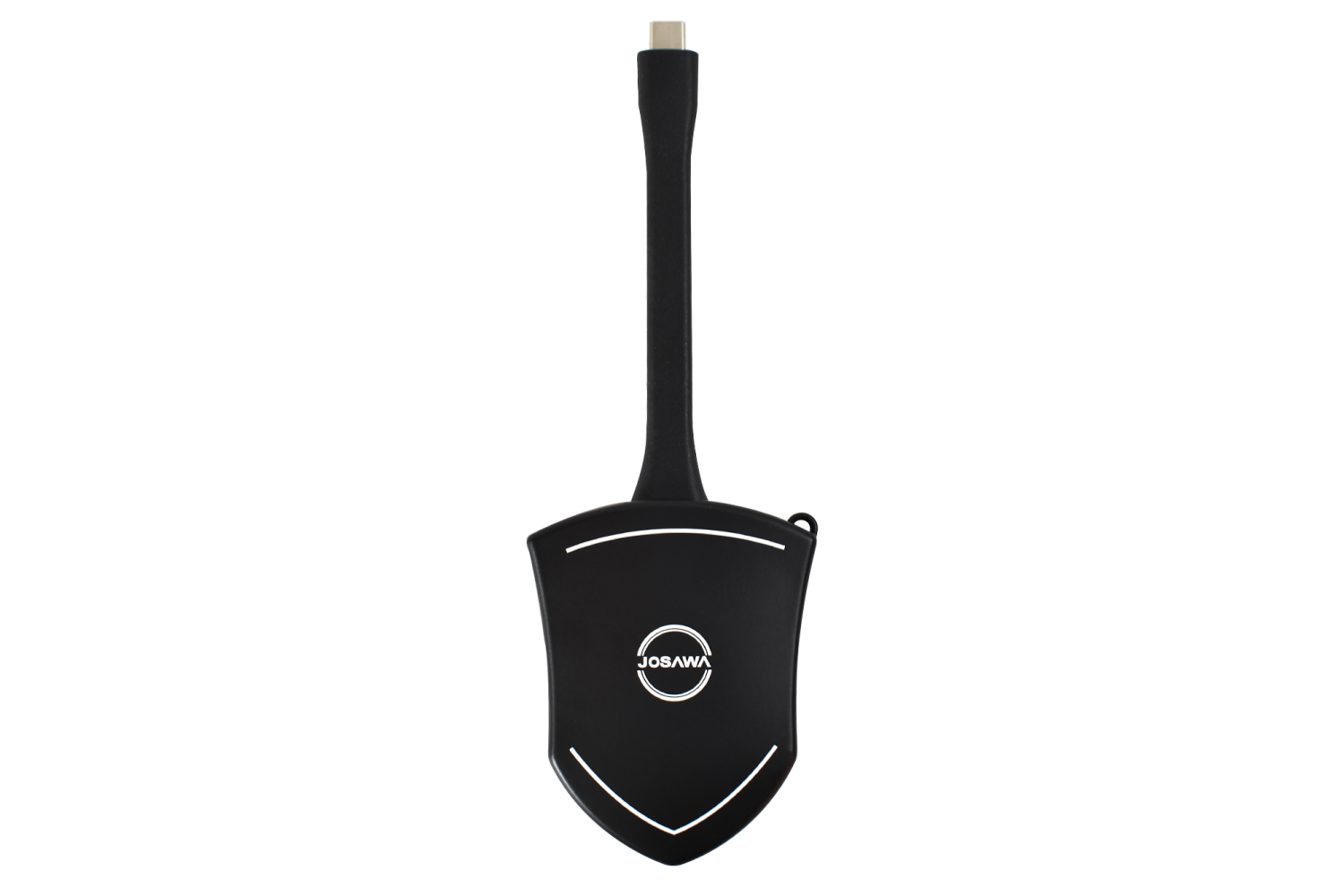

Das UC1 Set unterstützt dabei bis zu vier individuelle Schnittstellen: 2 Dongles (USBC-D, HDMI-D), „ALF-WirelessMedia“ für Android APK, Airplay für IOS, Miracast für Windows und "ALF-WirelessMedia" Anwendung für Windows und MacOS. Es ermöglicht die Verbindung und Verwendung von Unified Communication-Geräten wie beispielsweise die Josawa Konferenzkameras über WLAN.
Die Josawa UC1-Base und die Dongles sind extrem hochwertig verarbeitet und verfügen dazu über ein Ganzmetall-Gehäuse.
Der Josawa UC1 ist eine Build your own Device Matrix (BYOD) und dient als drahtloses Konferenzsystem. Das Gerät ermöglicht die Teilnahme an einem Meeting mit nur einem Knopfdruck - entweder per Dongle oder per Netzwerk. Josawa UC1 ist demnach ein drahtloses Präsentations- und Kooperationssystem mit dem beispielsweise Tagungsteilnehmer Inhalte auf einem zentralen Display teilen können.
Das UC1 Set unterstützt dabei bis zu vier individuelle Schnittstellen: 2 Dongles (USBC-D, HDMI-D), „ALF-WirelessMedia“ für Android APK, Airplay für IOS, Miracast für Windows und "ALF-WirelessMedia" Anwendung für Windows und MacOS. Es ermöglicht die Verbindung und Verwendung von Unified Communication-Geräten wie beispielsweise die Josawa Konferenzkameras über WLAN.
Die Josawa UC1-Base und die Dongles sind extrem hochwertig verarbeitet und verfügen dazu über ein Ganzmetall-Gehäuse.
Produkteigenschaften
- Hybride Meetings direkt vom eigenen Laptop/PC oder mobilem Endgerät aus
- der PC/Laptop oder andere mobile Geräte verbindet sich automatisch mit den Raumkameras, den Display und den Lautsprechern
- Intelligente Meetings sorgen für ein intuitives und vor allem stressfreies Erlebnis dank Josawa UC1
- Starten Sie das Meeting innerhalb von Minuten - keine Kabel, keine Unordnung, keine verschwendete Zeit
- mit nur einem Klick können Sie ihren Bildschirm kabellos teilen oder eine Videokonferenz starten
- Unterstützt Quad-Viewer auf einem Display
- Unterstützt VESA-PC-Auflösungseingang, automatische Erkennung
- Kann den erweiterten Desktop eines PCs oder den Desktop eines MacBook spiegeln
- Kann Fotos, Videos, Musik usw. von Smart-Geräten spiegeln
- Unterstützt USB / HDMI / USB Typ-C-Plug-in-Autokonfiguration / Pairing für ALF-WirelessMedia-Dongle
- Unterstützt "Airplay" für Apple-Geräte
- Unterstützt „Miracast“ für Windows und Android

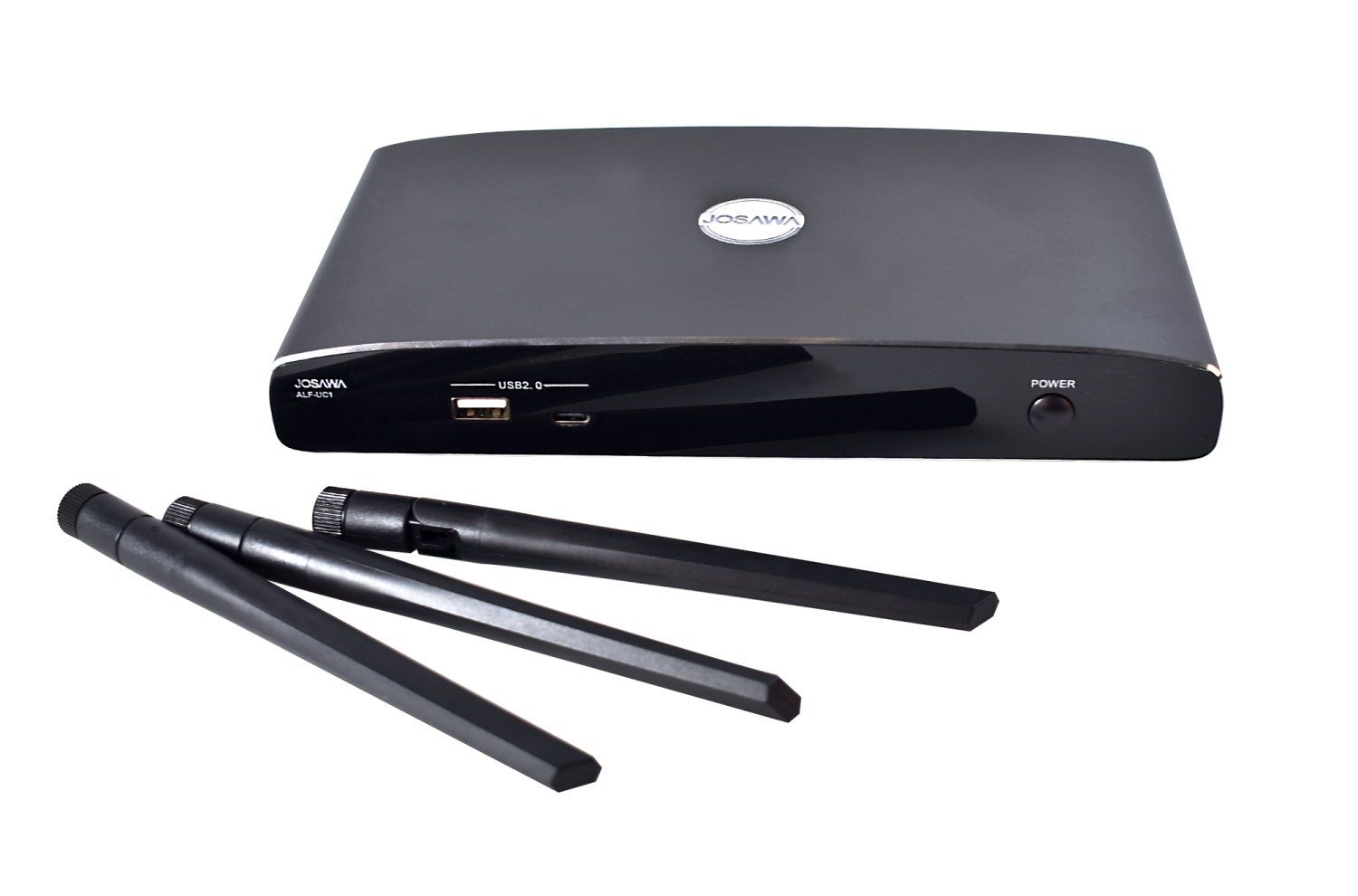

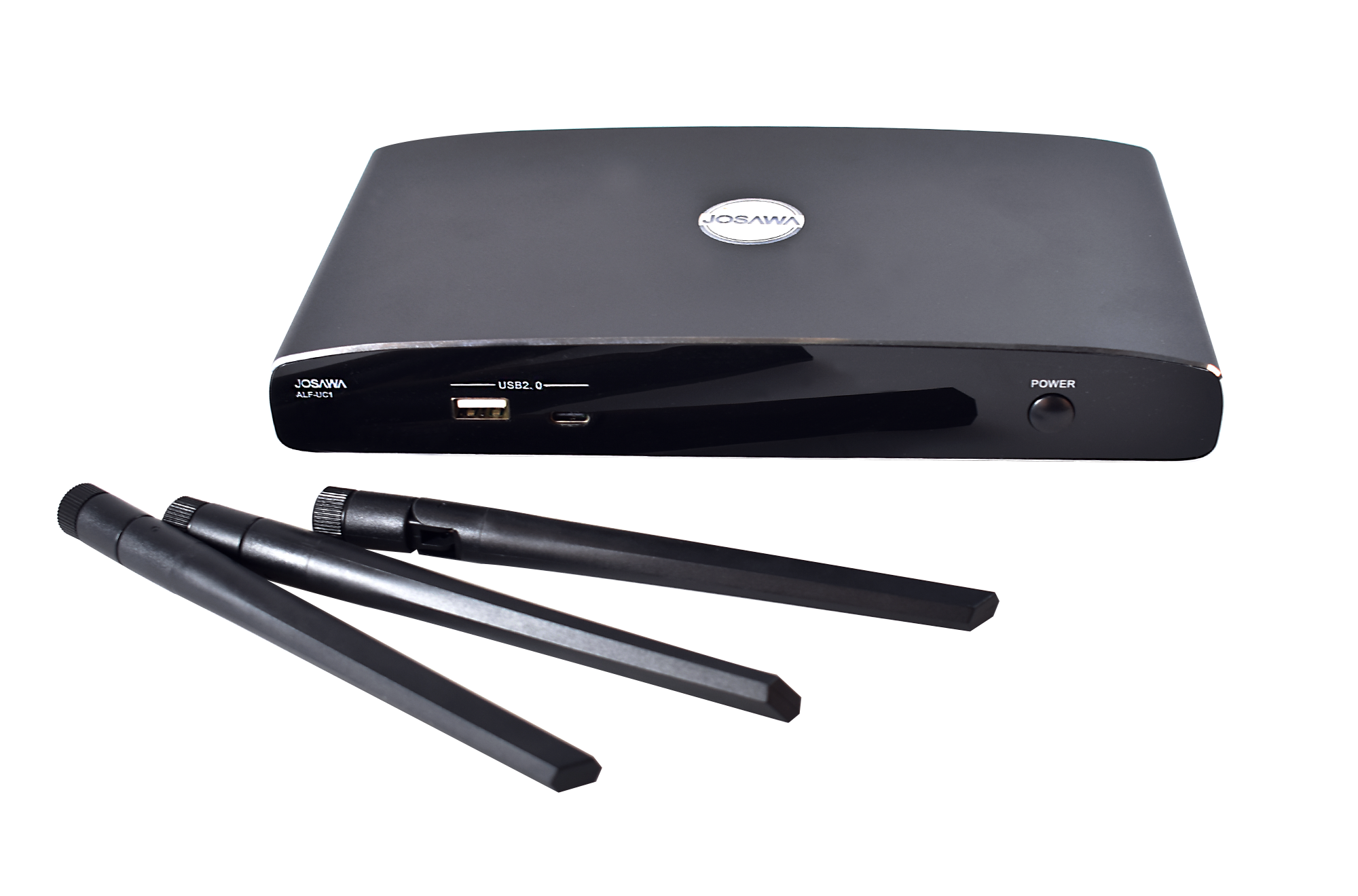

- Josawa UC1
- 2x Antennen
- Netzteil-Adapter
- Phoenix-Terminal
Was ist Quad View Mirroring?
Der Josawa UC1 kann 4 Quellen gleichzeitig auf ein einziges Hauptdisplay darstellen/spiegeln, das PCs/Laptops und andere mobile Geräte unterstützt.
Kann der der Josawa UC1 auch fest montiert werden?
Ja, für die Basiseinheit besteht die Möglichkeit der Patzierung/Montage auf einem Tisch oder an einer Wand. Die Antennen sind bei Bedarf abnehmbar. Benötigt werden dazu zwei Schrauben.
Wie werden die Antennen richtig positioniert/ausgerichtet?
Die Antennen sollten vertikal ausgerichtet werden, also senkrecht zur Decke und parallel zu den Wänden. Die Antennen sollten weit genug (mindestens 50 cm) von metallischen Oberflächen entfernt installiert werden, um unerwünschte Reflexionen zu vermeiden, und weit genug (mindestens 1 m ) von anderen Funkgeräten entfernt installiert werden, die im gleichen Frequenzbereich arbeiten, beispielsweise Wi-Fi Access Points, schnurlose Telefone, Mikrowellenherde usw..
Es ist auch ratsam, Antennen mindestens 15 cm von Betonwänden entfernt zu installieren. Die günstigste Situation ist eine direkte Sichtverbindung zwischen Antennen und den Buttons. Jedes Hindernis führt dazu, dass das Signal einem längeren Ausbreitungsweg folgt, was zu Leistungseinbußen führen kann.
Aufgrund des besonderen Funkmusters der Dipolantennen sollten die Antennen nicht direkt über potenziellen Positionen von UC1-Benutzern platziert werden. Daher ist die empfohlene Position für die Antennen an der Seite des Besprechungsraums als ideal anzusehen.
Wie wird die Basiseinheit mit Spannung versorgt?
Im Lieferumfang enthalten ist ein Netzteil. Parallel dazu kann aber die Spannung auch durch einen PoE-fähigen Ethernet-Switch ermöglicht werden - dann ist das Netzteil überflüssig.
Wie erfolgt die Video-Verbindung?
1. Verbinden Sie den HDMI-Ausgang der Basiseinheit über ein HDMI-Kabel mit einem 4K- oder Full-HD-Display.
2. Verbinden Sie das Netzteil mit dem DC-Anschluss der Basiseinheit und den Stecker mit einer verfügbaren Steckdose und schalten Sie die Basiseinheit ein.
3. Nach dem Booten zeigt das System die Startseite automatisch an und ermöglicht so den weiteren Betrieb.
Wie erfolgt die Audio-Verbindung?
Ein UC1 Dongle (optional zur Basiseinheit erhältlich) kann die Audioausgabe des PCs / Laptops übertragen, umleiten und zusammen mit dem Videosignal an die Basiseinheit UC1 senden. Der Ton wird mit Line-Pegeln über die 3,5 mm Miniklinkenbuchse und gleichzeitig über die HDMI-Ausgangsanschlüsse ausgegeben. Es liegt am Nutzer zu entscheiden, ob er das Audiosignal zusammen mit dem Videosignal senden möchte oder selektiv.
Kann ich auch eine externe Beschallungsanlage/einen Aktiv-Lautsprecher verwenden?
Ja, dies erfolgt folgendermaßen:
1. Verbinden Sie ein Audiokabel mit der 3,5 mm Miniklinkenbuchse mit der Basiseinheit
2. Verbinden Sie nun die andere Seite mit dem Eingang eines Soundsystems innerhalb des Besprechungsraums.
Kann ich mit dem UC1 auch ein Whiteboard realisieren?
Ja, Klicken Sie dazu auf das entsprechende Symbol (E=mc² Icon) und wechseln Sie in den Whiteboard-Modus. Hier können Sie nun mit dem Finger auf einem Touchscreen oder mit einer Maus (Multitouch Capability)Texte und Zeichnungen schreiben bzw. erstellen.
Wie müssen die einzelnen Komponenten konfiguriert sein?
Ethernet
Proxy: None
DHCP: Enable
Wirless Network
Frequecy: 5 GHz
Channel: Auto
Auto change WiFi hotspot passowrd: 5 minutes
Display & Audio
HDMI Resolution: Auto
HDMI CEC:
Device auto power off: ON
Base unit auto power on: OFF
Audio Output: Jack and HDMI
Airplay screen quality: High
show device name and passowrd when mirroring: OFF
show PCs username when mirroring: ON
Moderator Control
Add a sub-window bar to enable previewing the connected device: ON
Real time preview: ON
System settings
Date and time: Automatic date and time. use network provide time
Auto standby: Never
Language: English/German
Security Settings
Security Level: Security Level 1
Connection Passowrd: 4-digit password beginning with 0000
Change admin password: admin (default)
Other settings
Auto create launcher: Disabled
Clear history after meeting: Always
Der Josawa UC1 kann 4 Quellen gleichzeitig auf ein einziges Hauptdisplay darstellen/spiegeln, das PCs/Laptops und andere mobile Geräte unterstützt.
Kann der der Josawa UC1 auch fest montiert werden?
Ja, für die Basiseinheit besteht die Möglichkeit der Patzierung/Montage auf einem Tisch oder an einer Wand. Die Antennen sind bei Bedarf abnehmbar. Benötigt werden dazu zwei Schrauben.
Wie werden die Antennen richtig positioniert/ausgerichtet?
Die Antennen sollten vertikal ausgerichtet werden, also senkrecht zur Decke und parallel zu den Wänden. Die Antennen sollten weit genug (mindestens 50 cm) von metallischen Oberflächen entfernt installiert werden, um unerwünschte Reflexionen zu vermeiden, und weit genug (mindestens 1 m ) von anderen Funkgeräten entfernt installiert werden, die im gleichen Frequenzbereich arbeiten, beispielsweise Wi-Fi Access Points, schnurlose Telefone, Mikrowellenherde usw..
Es ist auch ratsam, Antennen mindestens 15 cm von Betonwänden entfernt zu installieren. Die günstigste Situation ist eine direkte Sichtverbindung zwischen Antennen und den Buttons. Jedes Hindernis führt dazu, dass das Signal einem längeren Ausbreitungsweg folgt, was zu Leistungseinbußen führen kann.
Aufgrund des besonderen Funkmusters der Dipolantennen sollten die Antennen nicht direkt über potenziellen Positionen von UC1-Benutzern platziert werden. Daher ist die empfohlene Position für die Antennen an der Seite des Besprechungsraums als ideal anzusehen.
Wie wird die Basiseinheit mit Spannung versorgt?
Im Lieferumfang enthalten ist ein Netzteil. Parallel dazu kann aber die Spannung auch durch einen PoE-fähigen Ethernet-Switch ermöglicht werden - dann ist das Netzteil überflüssig.
Wie erfolgt die Video-Verbindung?
1. Verbinden Sie den HDMI-Ausgang der Basiseinheit über ein HDMI-Kabel mit einem 4K- oder Full-HD-Display.
2. Verbinden Sie das Netzteil mit dem DC-Anschluss der Basiseinheit und den Stecker mit einer verfügbaren Steckdose und schalten Sie die Basiseinheit ein.
3. Nach dem Booten zeigt das System die Startseite automatisch an und ermöglicht so den weiteren Betrieb.
Wie erfolgt die Audio-Verbindung?
Ein UC1 Dongle (optional zur Basiseinheit erhältlich) kann die Audioausgabe des PCs / Laptops übertragen, umleiten und zusammen mit dem Videosignal an die Basiseinheit UC1 senden. Der Ton wird mit Line-Pegeln über die 3,5 mm Miniklinkenbuchse und gleichzeitig über die HDMI-Ausgangsanschlüsse ausgegeben. Es liegt am Nutzer zu entscheiden, ob er das Audiosignal zusammen mit dem Videosignal senden möchte oder selektiv.
Kann ich auch eine externe Beschallungsanlage/einen Aktiv-Lautsprecher verwenden?
Ja, dies erfolgt folgendermaßen:
1. Verbinden Sie ein Audiokabel mit der 3,5 mm Miniklinkenbuchse mit der Basiseinheit
2. Verbinden Sie nun die andere Seite mit dem Eingang eines Soundsystems innerhalb des Besprechungsraums.
Kann ich mit dem UC1 auch ein Whiteboard realisieren?
Ja, Klicken Sie dazu auf das entsprechende Symbol (E=mc² Icon) und wechseln Sie in den Whiteboard-Modus. Hier können Sie nun mit dem Finger auf einem Touchscreen oder mit einer Maus (Multitouch Capability)Texte und Zeichnungen schreiben bzw. erstellen.
Wie müssen die einzelnen Komponenten konfiguriert sein?
Ethernet
Proxy: None
DHCP: Enable
Wirless Network
Frequecy: 5 GHz
Channel: Auto
Auto change WiFi hotspot passowrd: 5 minutes
Display & Audio
HDMI Resolution: Auto
HDMI CEC:
Device auto power off: ON
Base unit auto power on: OFF
Audio Output: Jack and HDMI
Airplay screen quality: High
show device name and passowrd when mirroring: OFF
show PCs username when mirroring: ON
Moderator Control
Add a sub-window bar to enable previewing the connected device: ON
Real time preview: ON
System settings
Date and time: Automatic date and time. use network provide time
Auto standby: Never
Language: English/German
Security Settings
Security Level: Security Level 1
Connection Passowrd: 4-digit password beginning with 0000
Change admin password: admin (default)
Other settings
Auto create launcher: Disabled
Clear history after meeting: Always
Technische Daten:
Typ: BYOD Matrix / Drahtloses Konferenzsystem

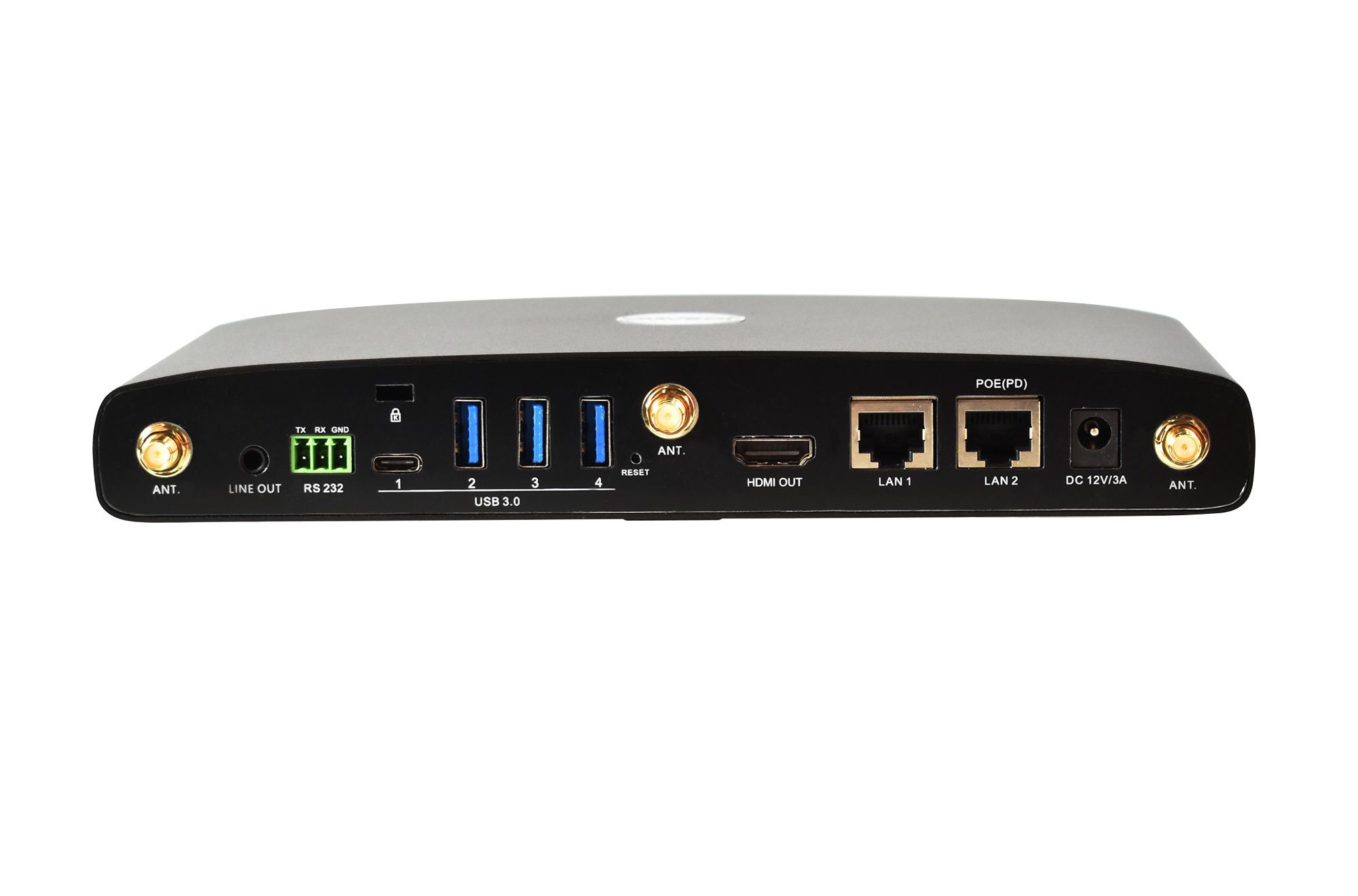

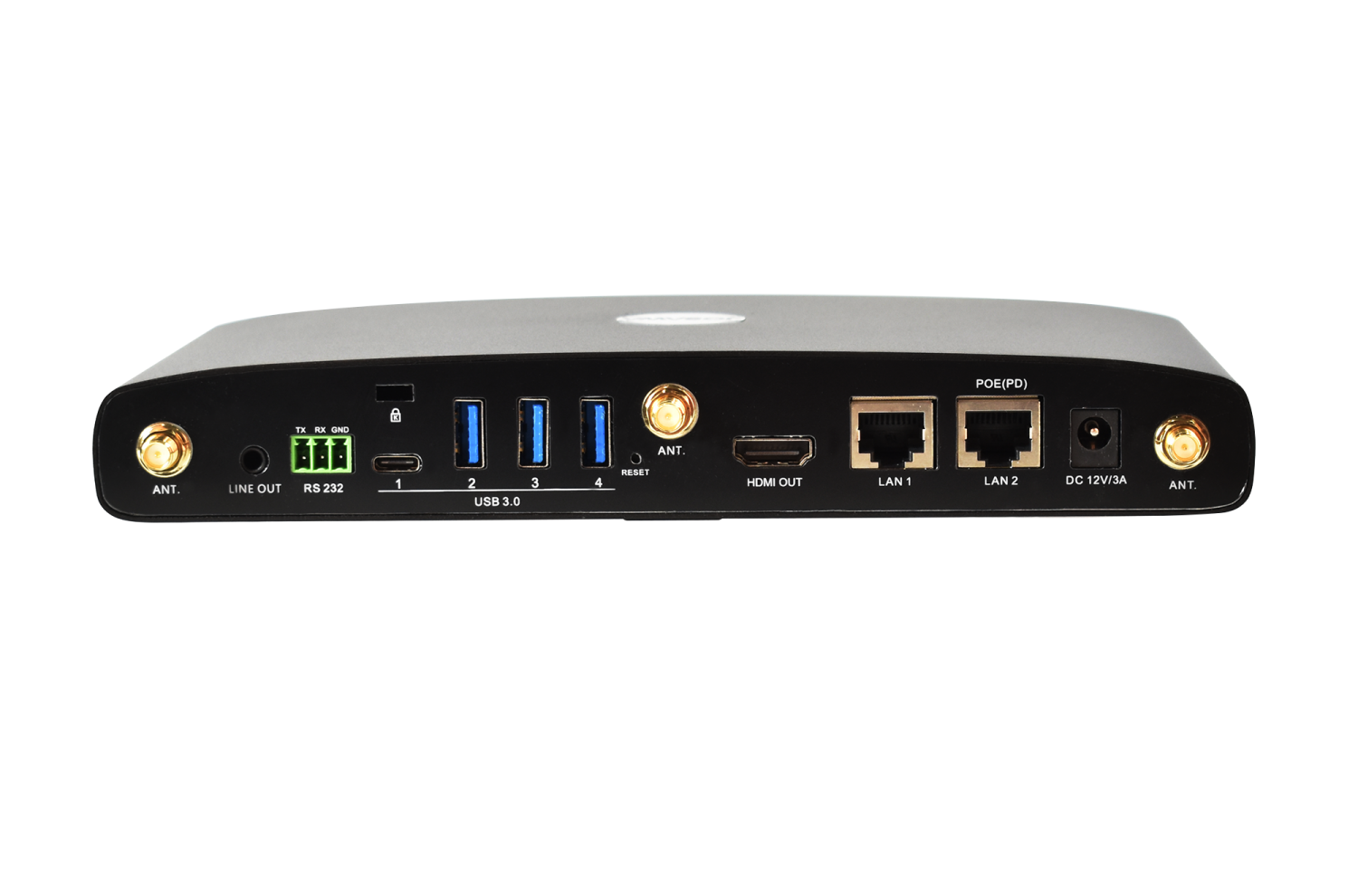

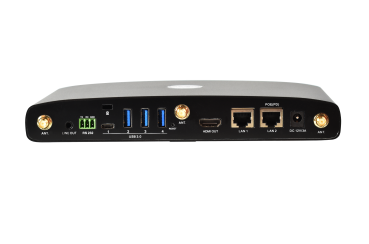

Eingänge: 3 x USB 3.0 / 1 x USB-C / RS232 (Phoenixklemme) / 2 x RJ45 (1 x 1 Gbps, 1 x 100 Mbps) + 1x USB 2.0 (Konfiguration Dongle) / 1x USB-C (Konfiguration Dongle)
Ausgänge: HDMI Out / Line Out (3,5 mm Stereo Klinke)
Unterstützte Auflösung: bis 3.840 x 2.160 Pixel (4K) @ 60 Hz
Stromversorgung: Netzteil DC - 12 V / 3 A oder LAN Port 2 (POE)
Leistungsaufnahme: 10 W (Max.)
Anzahl gleichzeitiger Verbindungen: 64 Teilnehmer
Maße (B x H x T): 165 mm x 95 mm x 24,5 mm / 165 mm x 125 mm x 24,5 mm (mit Antennen)
Latenz: <100 ms
Farbe: schwarz
Lieferumfang: Josawa UC1, Netzteil, Antennen
Gewicht: 0,4 kg
Besonderheiten: bis zu vier individuelle Schnittstellen: Zwei Dongles (HDMI oder USB-C), „ALF-WirelessMedia“ für Android APK, Airplay (IOS), MacOS und Miracast für Windows, das Gerät wirft sein eigenes Wlan mit den mitgelieferten Antennen
Garantie: 7 Jahre
Typ: BYOD Matrix / Drahtloses Konferenzsystem
Eingänge: 3 x USB 3.0 / 1 x USB-C / RS232 (Phoenixklemme) / 2 x RJ45 (1 x 1 Gbps, 1 x 100 Mbps) + 1x USB 2.0 (Konfiguration Dongle) / 1x USB-C (Konfiguration Dongle)
Ausgänge: HDMI Out / Line Out (3,5 mm Stereo Klinke)
Unterstützte Auflösung: bis 3.840 x 2.160 Pixel (4K) @ 60 Hz
Stromversorgung: Netzteil DC - 12 V / 3 A oder LAN Port 2 (POE)
Leistungsaufnahme: 10 W (Max.)
Anzahl gleichzeitiger Verbindungen: 64 Teilnehmer
Maße (B x H x T): 165 mm x 95 mm x 24,5 mm / 165 mm x 125 mm x 24,5 mm (mit Antennen)
Latenz: <100 ms
Farbe: schwarz
Lieferumfang: Josawa UC1, Netzteil, Antennen
Gewicht: 0,4 kg
Besonderheiten: bis zu vier individuelle Schnittstellen: Zwei Dongles (HDMI oder USB-C), „ALF-WirelessMedia“ für Android APK, Airplay (IOS), MacOS und Miracast für Windows, das Gerät wirft sein eigenes Wlan mit den mitgelieferten Antennen
Garantie: 7 Jahre

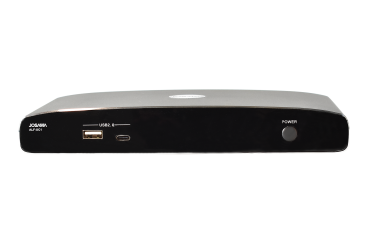

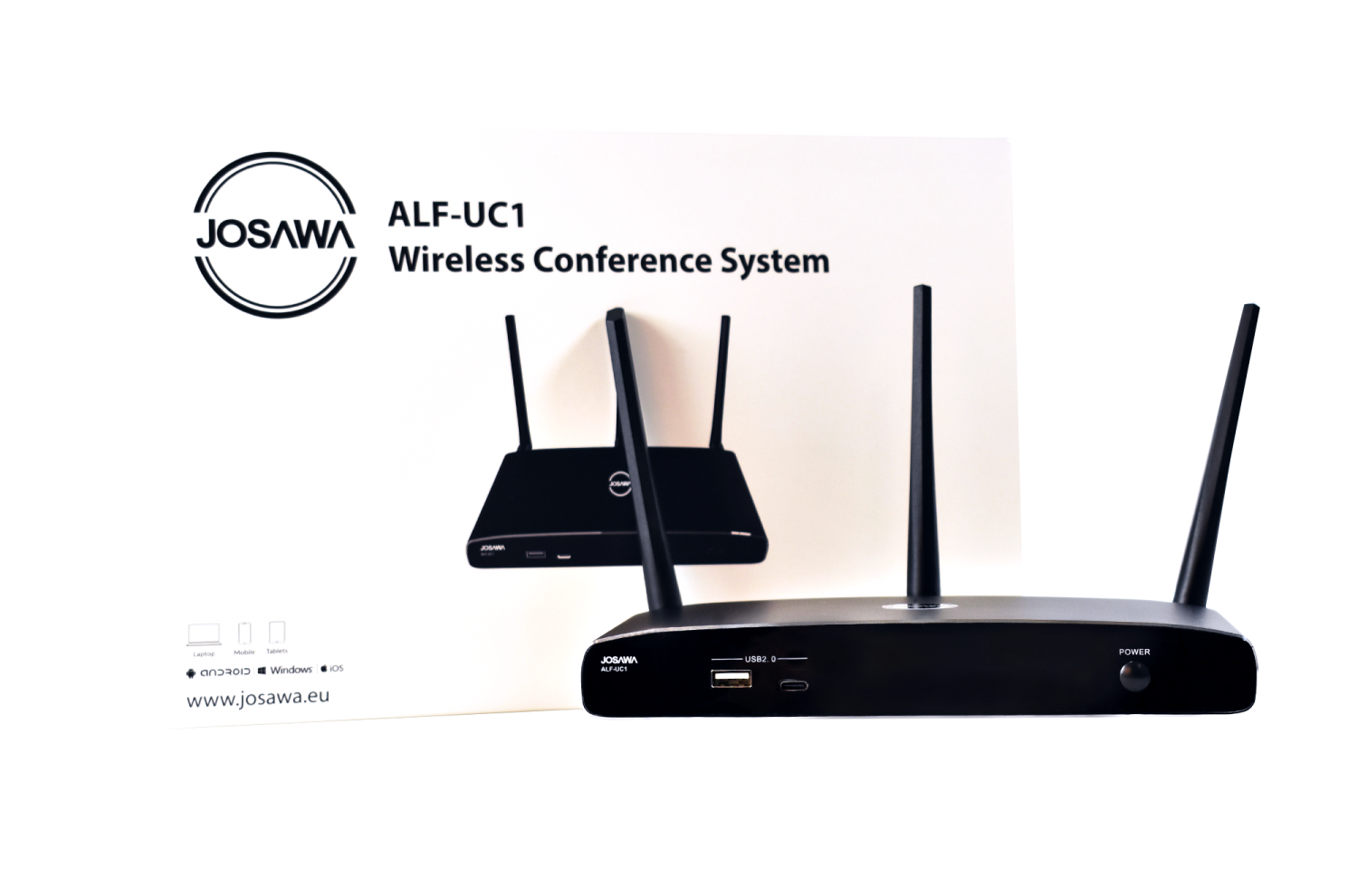

Josawa UC1
Artikel: 23.13.00
Drahtloses Präsentations- und Konferenzraumsystem
Das Gerät ermöglicht die Teilnahme an einem Meeting mit nur einem Knopfdruck - entweder per Dongle oder per Netzwerk. Es unterstützt dabei bis zu vier individuelle Schnittstellen - 2 Dongles (USBC-D, HDMI-D), ALF-WirelessMedia für Android APK, Airplay für IoS, Miracast für Windows und ALF-WirelessMedia Anwendung für Windows und MacOS. Es ermöglicht auch die Verbindung und Verwendung von Unified Communication-Geräten über WLAN.
Hersteller: Josawa
Modell: UC1
Eigenschaften in der Übersicht:
- Hybride Meetings direkt vom eigenen Laptop/PC oder mobilem Endgerät aus
- der PC/Laptop oder andere mobile Geräte verbindet sich automatisch mit den Raumkameras, den Display und den Lautsprechern
- Intelligente Meetings sorgen für ein intuitives und vor allem stressfreies Erlebnis
- keine Kabel
- Unterstützt Quad-Viewer auf einem Display
- Unterstützt VESA-PC-Auflösungseingang, automatische Erkennung
- Kann den erweiterten Desktop eines PCs oder den Desktop eines MacBook spiegeln
- Kann Fotos, Videos, Musik usw. von Smart-Geräten spiegeln
- Unterstützt USB/HDMI/USB Typ-C-Plug-in-Autokonfiguration/Pairing für ALF-WirelessMedia-Dongle
- Unterstützt "Airplay" für Apple-Geräte
- Unterstützt „Miracast“ für Windows und Android
Technische Daten:
Typ: BYOD Matrix / Drahtloses Konferenzsystem
Eingänge: 3 x USB 3.0 / 1 x USB-C / RS232 (Phoenixklemme) / 2 x RJ45 (1 x 1 Gbps, 1 x 100 Mbps) + 1x USB 2.0 (Konfiguration Dongle) / 1x USB-C (Konfiguration Dongle)
Ausgänge: HDMI Out / Line Out (3,5 mm Stereo Klinke)
Unterstützte Auflösung: bis 3.840 x 2.160 Pixel (4K) @ 60 Hz
Stromversorgung: Netzteil DC - 12 V / 3 A oder LAN Port 2 (POE)
Leistungsaufnahme: 10 W (Max.)
Anzahl gleichzeitiger Verbindungen: 64 Teilnehmer
Maße (B x H x T): 165 mm x 95 mm x 24,5 mm / 165 mm x 125 mm x 24,5 mm (mit Antennen)
Latenz: <100 ms
Farbe: schwarz
Gewicht: 0,4 kg
Besonderheiten: Eigenes Wlan mit den mitgelieferten Antennen
