Josawa SCK41TS
Josawa SCK41TS

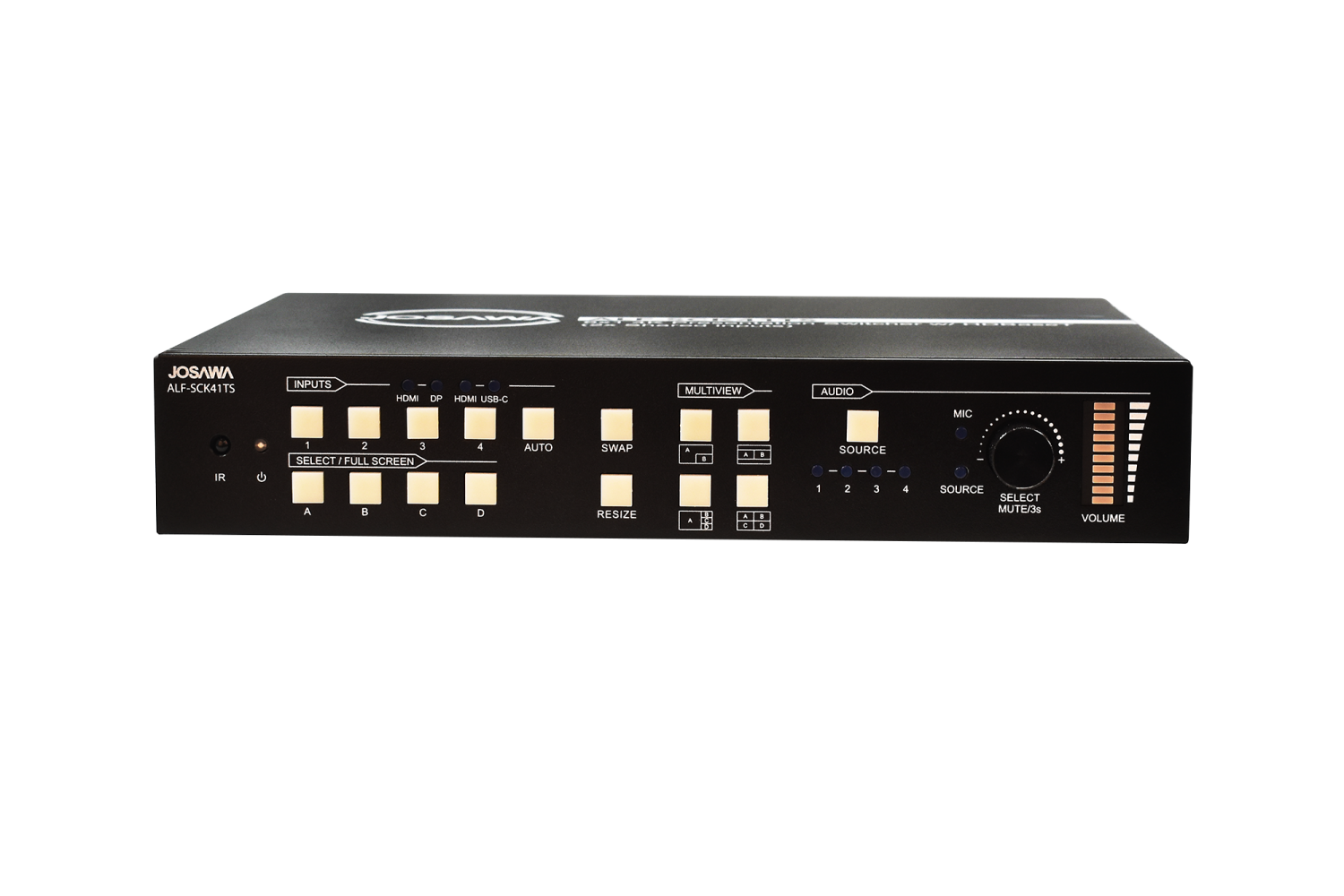

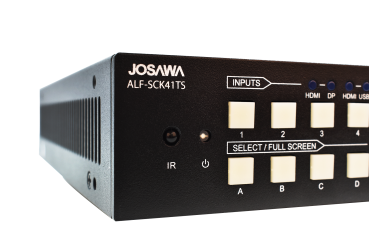

Der Josawa SCK41TS ist ein nahtloser 4K-Scaler-Umschalter mit 4 Videoeingängen (2x HDMI, 1x HDMI/DP und 1x HDMI/USB C).
Der SCK41TS skaliert und schaltet jedes Videosignal auf einen HDMI-Ausgang und einen HDBaseT-Ausgang um (unterstützt PoC) und stellt eine Verbindung zu einem HDBaseT-Empfänger her, der bis zu einer maximalen Übertragungsentfernung von 70 m bei Full-HD bzw. 40 m bei 4K entfernt platziert sein kann. Darüber hinaus kann der SCK41TS über Tasten auf der Vorderseite, mit Hilfe einer IR-Fernbedienung, über RS232-Befehle, CEC und/oder über die webbasierte GUI gesteuert werden.
Der Josawa SCK41TS ist ein nahtloser 4K-Scaler-Umschalter mit 4 Videoeingängen (2x HDMI, 1x HDMI/DP und 1x HDMI/USB C).
Der SCK41TS skaliert und schaltet jedes Videosignal auf einen HDMI-Ausgang und einen HDBaseT-Ausgang um (unterstützt PoC) und stellt eine Verbindung zu einem HDBaseT-Empfänger her, der bis zu einer maximalen Übertragungsentfernung von 70 m bei Full-HD bzw. 40 m bei 4K entfernt platziert sein kann. Darüber hinaus kann der SCK41TS über Tasten auf der Vorderseite, mit Hilfe einer IR-Fernbedienung, über RS232-Befehle, CEC und/oder über die webbasierte GUI gesteuert werden.
Produkteigenschaften:
- HDMI 1.4, HDCP 2.2, 10.2G, bis zu 4K@30Hz 4:4:4
- HDBaseT-Technologie, 4K – 40 m oder 1.080p – 70 m. Multi-View mit 16 Voreinstellungen und 4 benutzerdefinierten Layouts
- Positionieren Sie die Fenster neu und ändern Sie deren Größe.
- Nahtloses Umschalten zwischen Fenstern
- Einweg-PoC vom Umschalter zum Empfänger
- Inklusive Empfänger
- Netzteil: DC 24 V, 2,71 A, DC-Verriegelung
- Gehäuseabmessungen: 250 (B) x 44 (H) x 200 mm (T) Bidirektionale IR- und RS232-Steuerung.
- 7 Jahre Garantie
Was ist der SC41TS?
Der SC41TS ist ein nahtloser Scaler-Umschalter mit 4 Eingängen (2 gemeinsame Eingänge) und einem gespiegelten Ausgang
Können die gemeinsamen Eingänge gleichzeitig verwendet werden?
Neint. Es kann entweder der DisplayPort / USB-C oder HDMI verwendet werden
Wie wird das Gerät gesteuert?
Das Gerät unterstützt RS232, Contact In, IR sowie TCP/IP
Unterstützt das Gerät Audioausgabe?
Ja, es hat einen symmetrischen L+R-Audio- und TOSLINK-Ausgang
Wie viele Multi-View-Voreinstellungen gibt es?
Es stehen 16 Multi-View-Modi zur Auswahl
Der SC41TS ist ein nahtloser Scaler-Umschalter mit 4 Eingängen (2 gemeinsame Eingänge) und einem gespiegelten Ausgang
Können die gemeinsamen Eingänge gleichzeitig verwendet werden?
Neint. Es kann entweder der DisplayPort / USB-C oder HDMI verwendet werden
Wie wird das Gerät gesteuert?
Das Gerät unterstützt RS232, Contact In, IR sowie TCP/IP
Unterstützt das Gerät Audioausgabe?
Ja, es hat einen symmetrischen L+R-Audio- und TOSLINK-Ausgang
Wie viele Multi-View-Voreinstellungen gibt es?
Es stehen 16 Multi-View-Modi zur Auswahl
- 1x SCK41TS 6x1 4K Präsentations-Umschalter
- 2x Montageohren mit 4 Schrauben
- 2x 3-Pin Terminal-Blocks
- 2x 5-Pin Terminal-Blocks

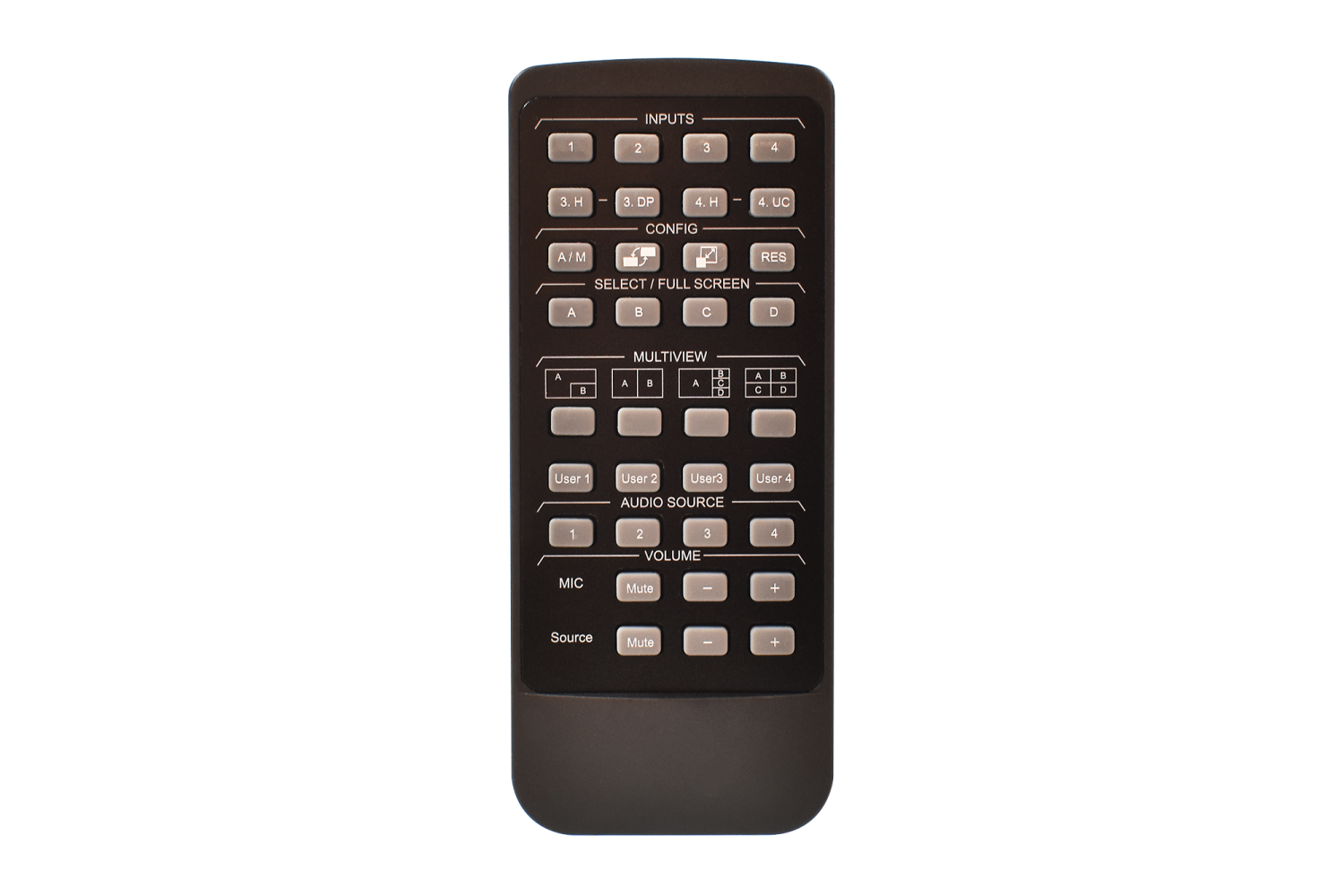

- 1x IR-Remote
- 1x IR-Receiver
- 1x IR-Emitter
- 1x RS2312 Kabel (3-Pin auf DB9)
- 1x Power-Adapter (24 V DC, 5 A)
- 1x Netzkabel
- 1x Bedienungsanleitung
Crestron Treiber
Technische Daten:

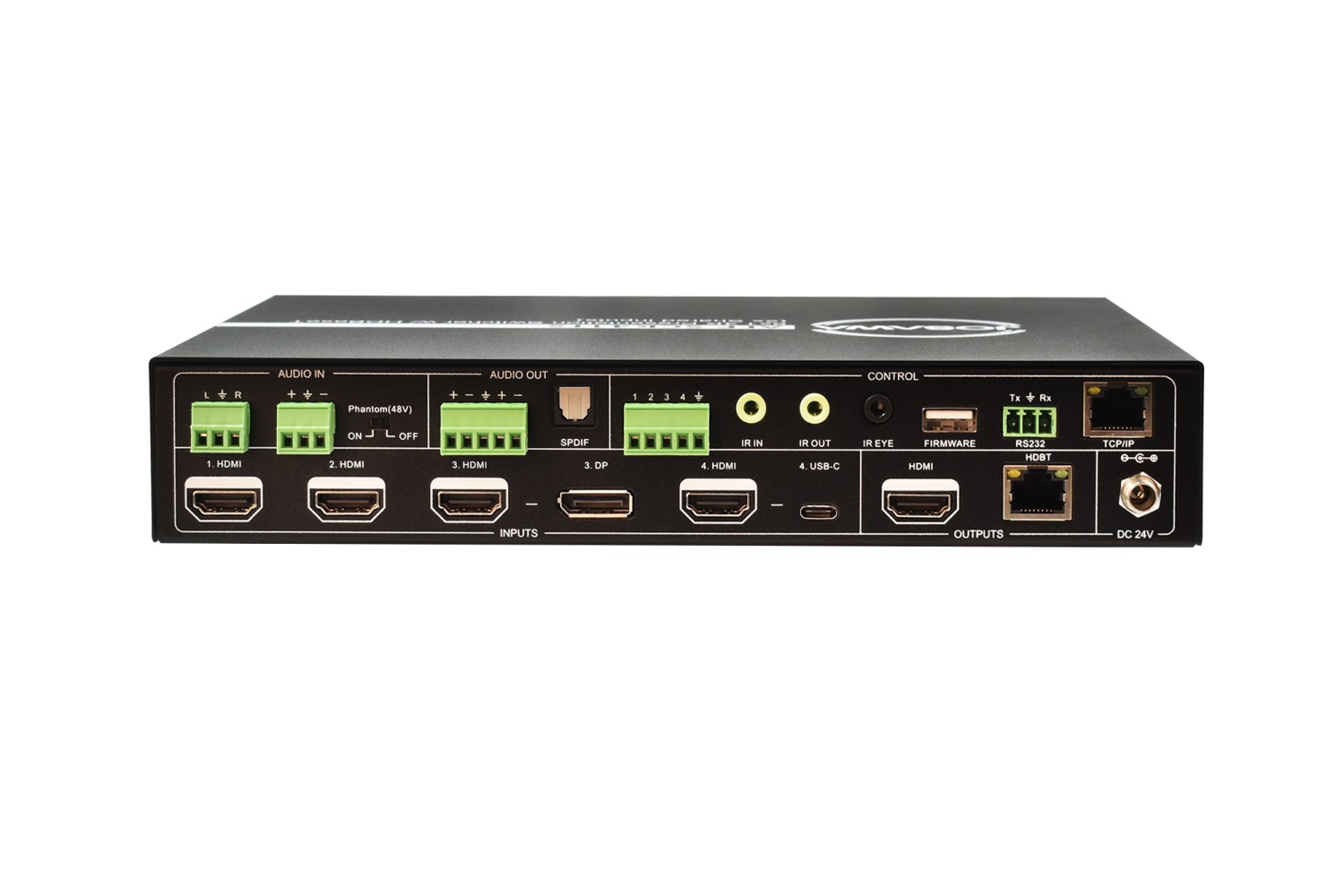

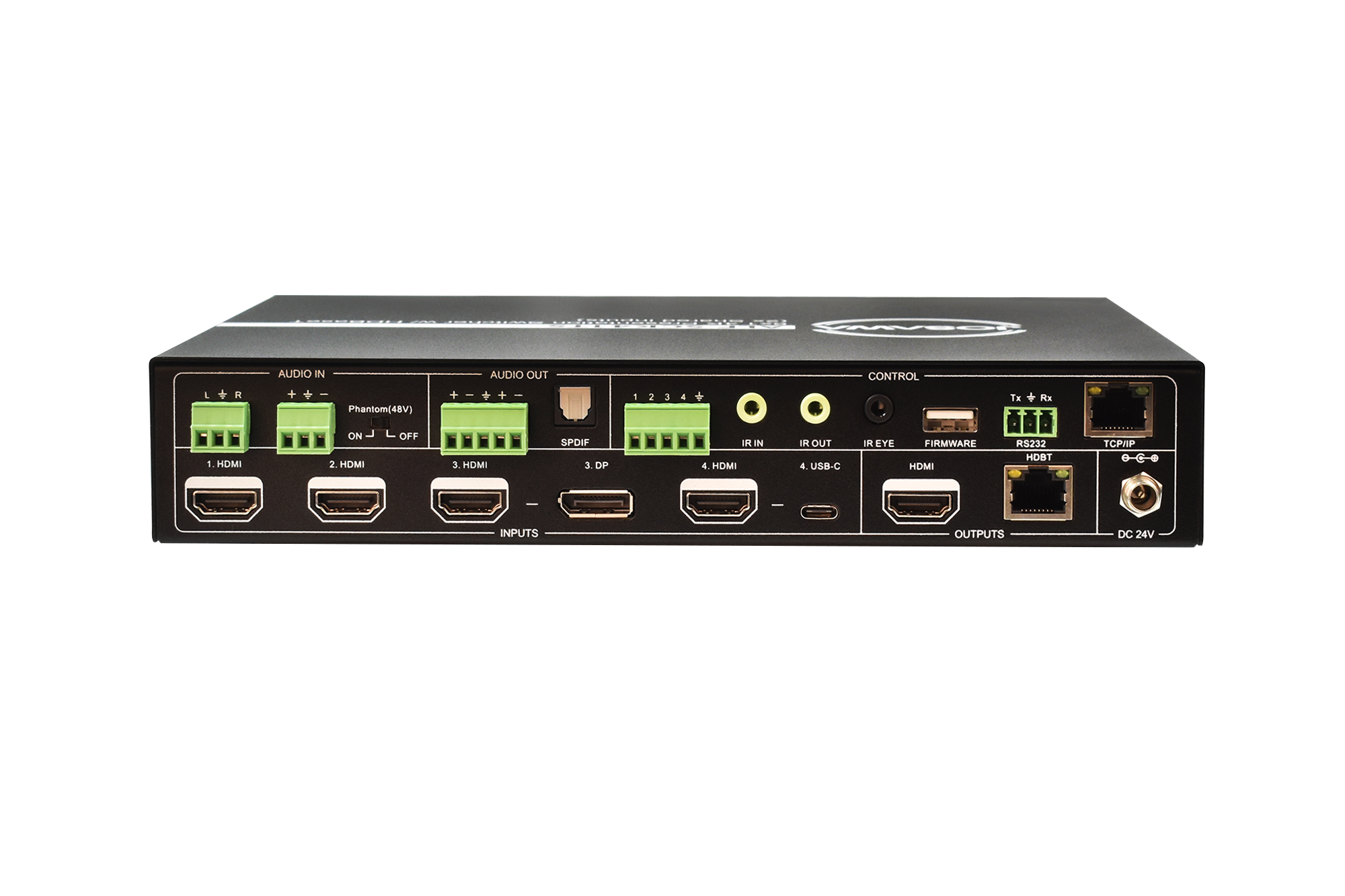

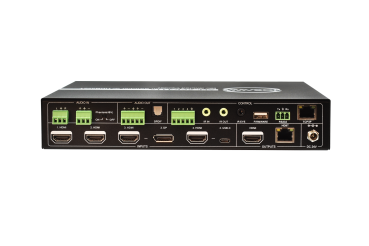

Videoeingangsanschluss: (4) Typ-A-HDMI-Buchse, (1) DisplayPort, (1) Typ-C-USB
Eingangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, DP – bis zu 4K bei 30 Hz 4:4:4, USB-C – bis zu 4K bei 30 Hz 4:4:4
Videoausgang: (1) HDMI, (1) HDBaseT
Videoausgangsanschluss: (1) Typ-A-HDMI-Buchse, (1) RJ45
Ausgangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, HDBaseT – bis zu 4K bei 30 Hz 4:4:4, HDMI-Standard – bis zu 1.4, HDCP-Version – bis zu 2.2
Audioeingang: (1) LINE, (1) MIC
Audioeingangsanschluss: (2) 3-polige Klemmenblöcke
Frequenzgang: 20 Hz ~ 20 kHz, ±3 dB
Max. Eingangspegel: 2,0 Vrms ± 0,1
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Eingangsimpedanz: > 10 kΩ
LINE/MIC-Audioformat: PCM 2.0
HDMI/DP-Audioformat: PCM 2.0 48K
Audioausgang: (1) L+R
Audioausgangsanschluss: (1) 5-poliger Anschlussblock
Frequenzgang: 20Hz ~ 20kHz, ±1dB
Maximaler Ausgangspegel: 2,0 ± 0,1 Vrms
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
SNR: > 80 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Ausgangslastfähigkeit: 1 kΩ und höher (unterstützt 10 x parallel geschaltete 10 kΩ-Lasten)
Geräuschpegel: -80 dB
SPDIF-Ausgang: (1) SPDIF
Audioausgangsanschluss: (1) Toslink
Maximaler Ausgangspegel: ±0,3 dBFS
Frequenzgang: 20Hz ~ 20kHz, ±1dB
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
Signal-Rausch-Verhältnis: > 90 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel (oder maximaler Pegel vor Clipping)
Rauschen: – 90 dB
Audioformat: PCM 2.0
Steuerungsport: (1) KONTAKT IN, (1) IR IN, (1) IR OUT, (1) IR EYE, (1) FIRMWARE, (1) RS232, (1) TCP/IP
Steueranschluss: (1) 5-poliger Klemmenblock, (3) 3,5-mm-Buchse, (1) Typ-A-USB, (1) 3-poliger Klemmenblock, (1) RJ45
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Relative Luftfeuchtigkeit: 10 % ~ 90 %
Externe Stromversorgung: Eingang: AC 100~240 V, 50/60 Hz; Ausgang: 24 V DC 5 A
Stromverbrauch: 90 W (max.)
Aufladen über USB-C: 60 W (max.)
Abmessungen (B*H*T): 250 mm x 44 mm x 200 mm
Nettogewicht: 1,6 kg

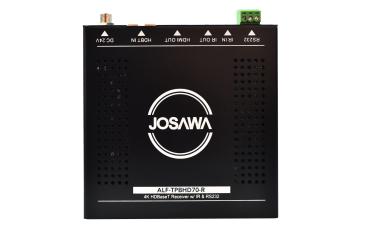

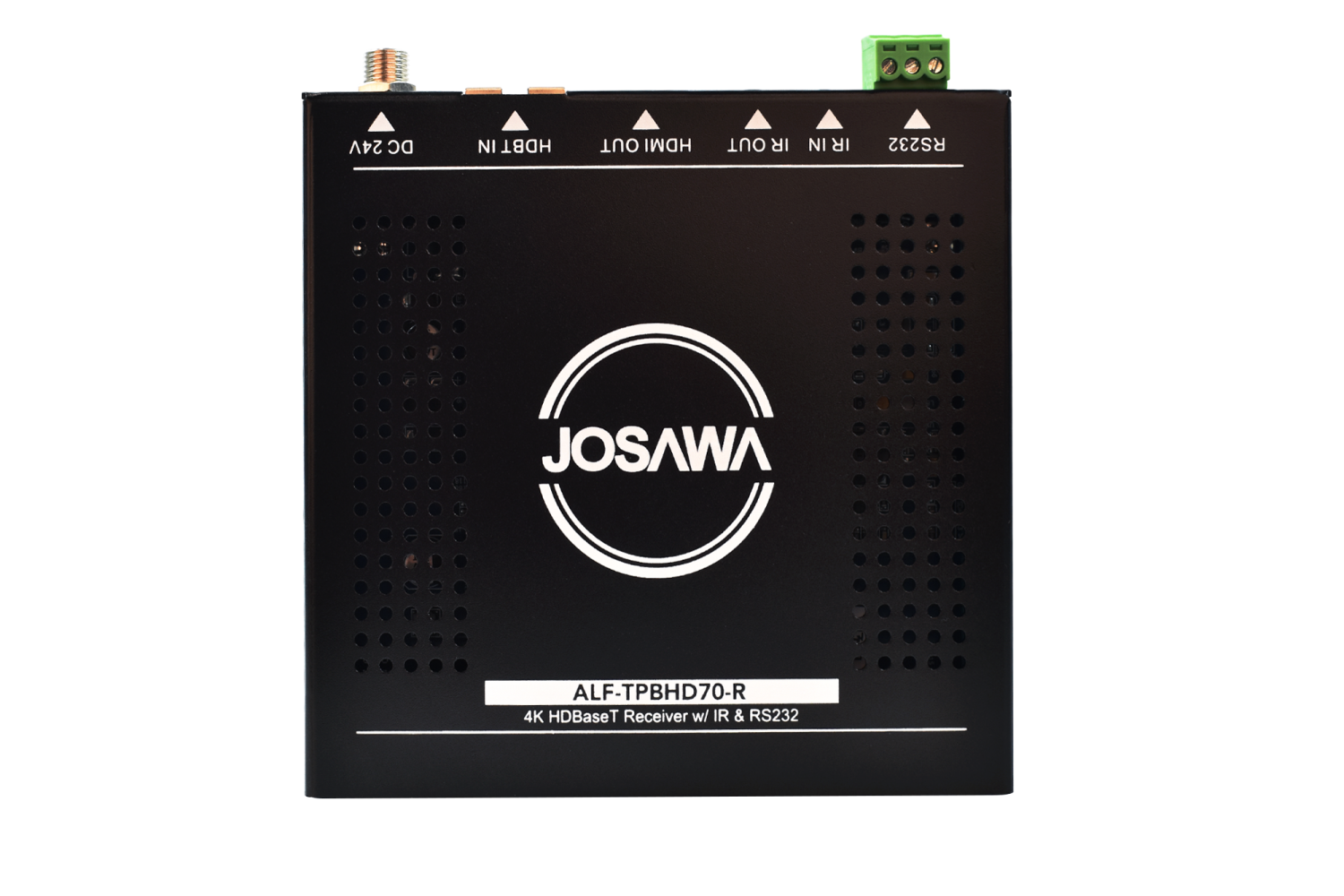

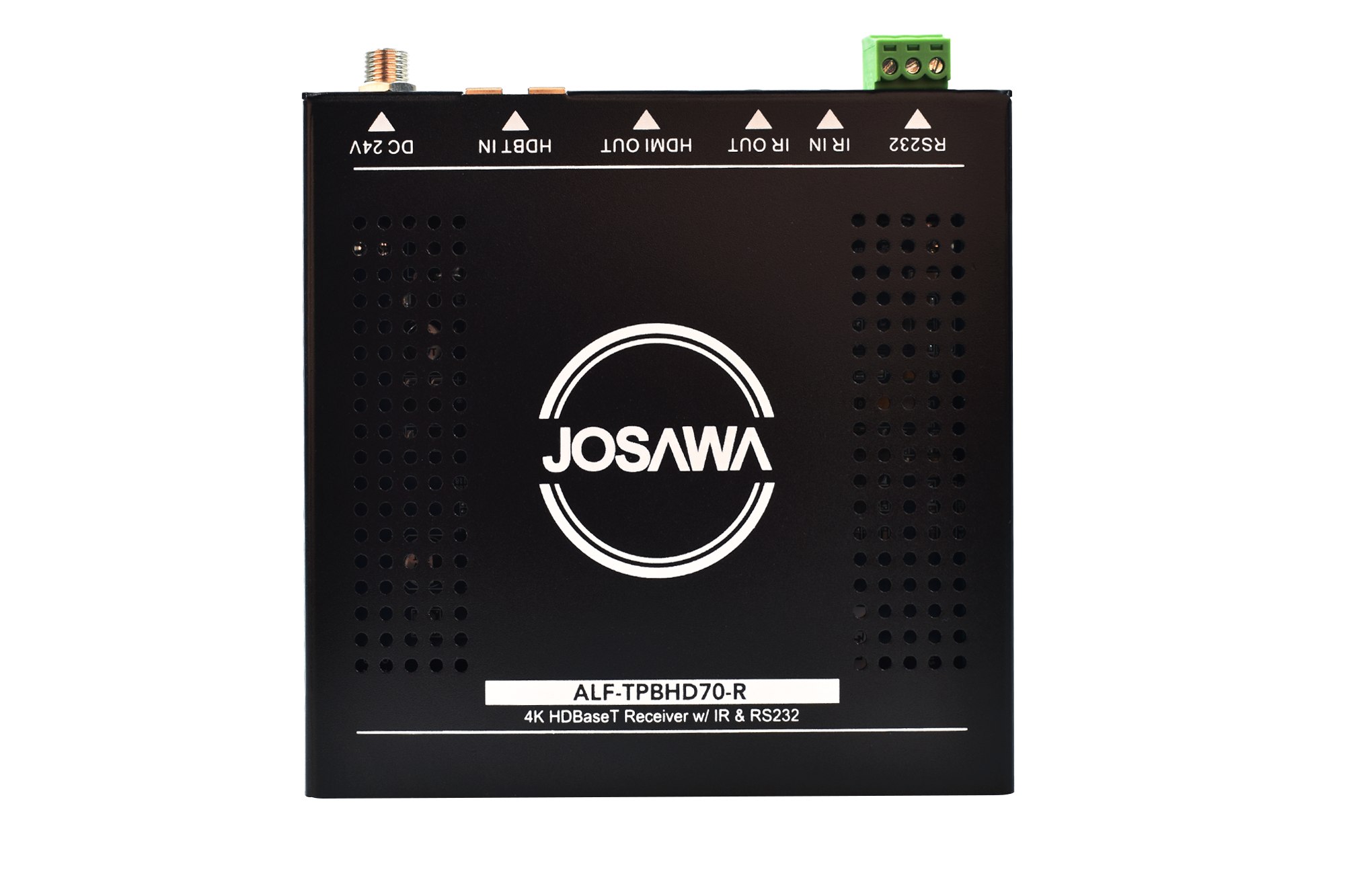

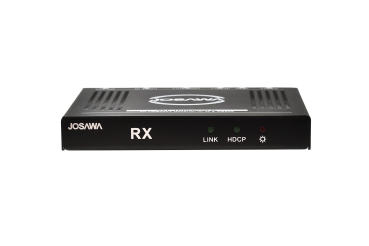

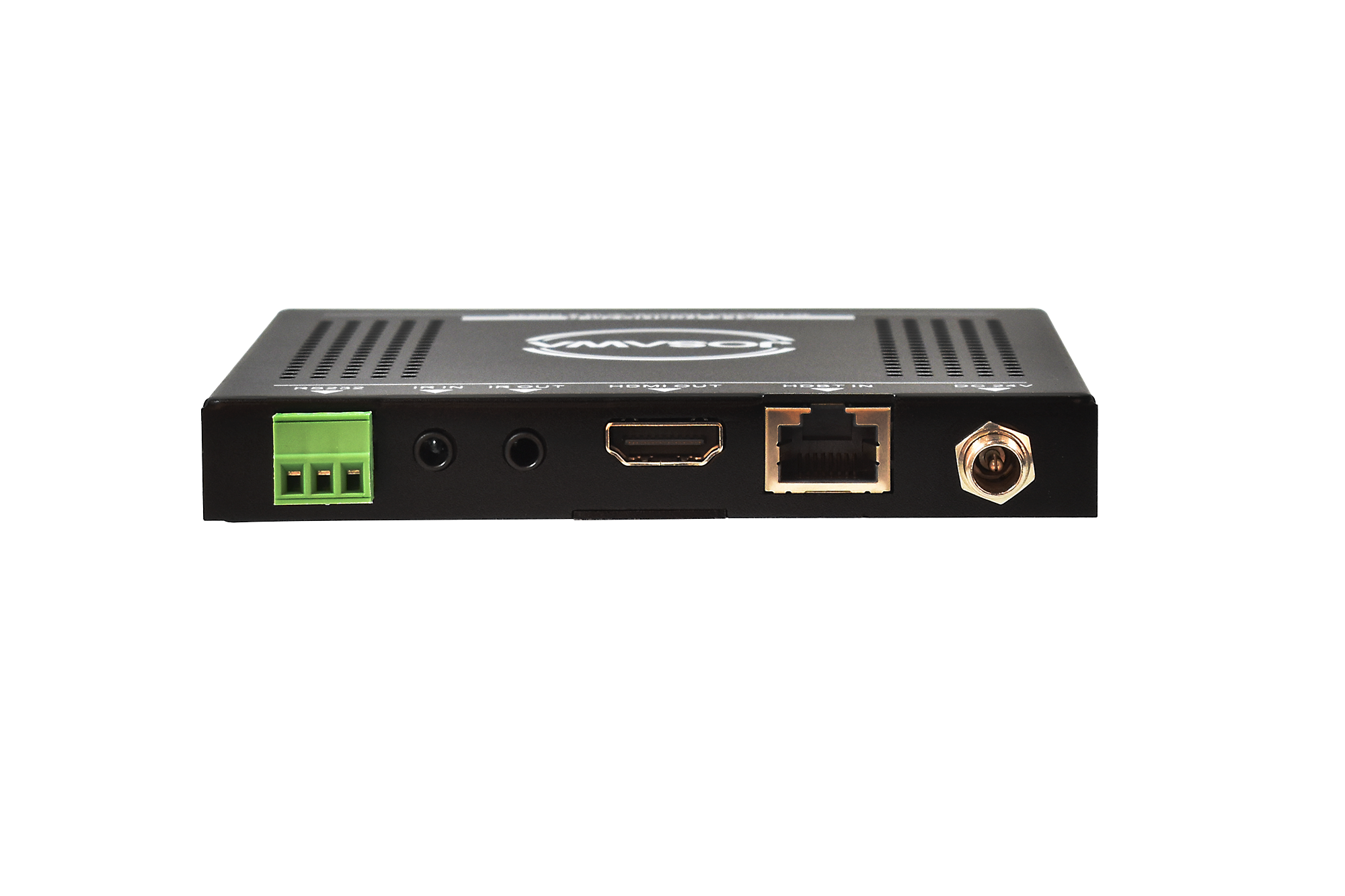

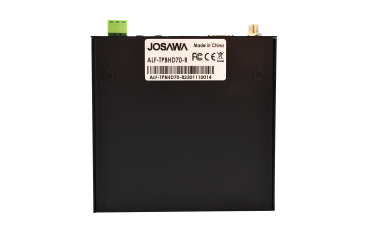

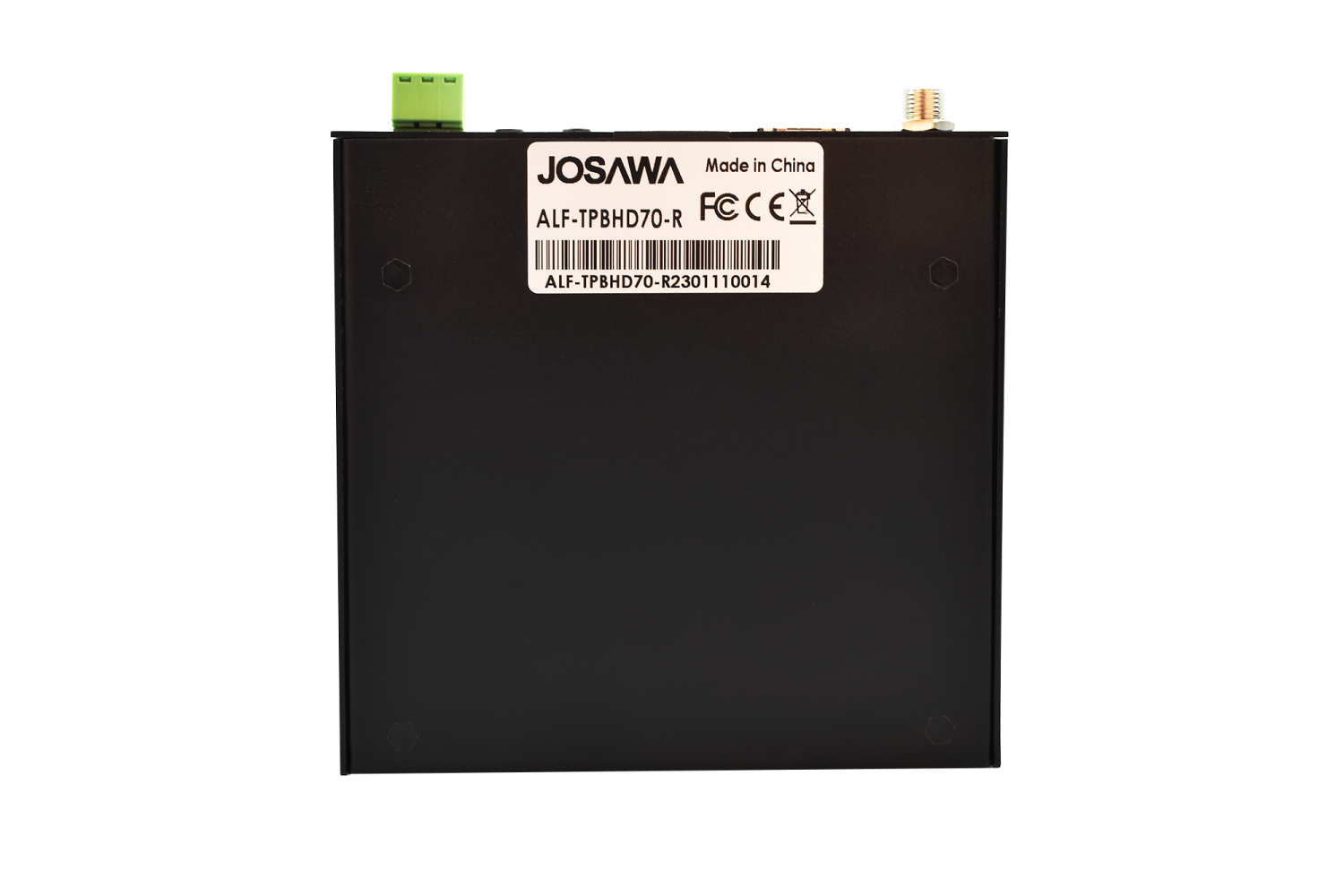

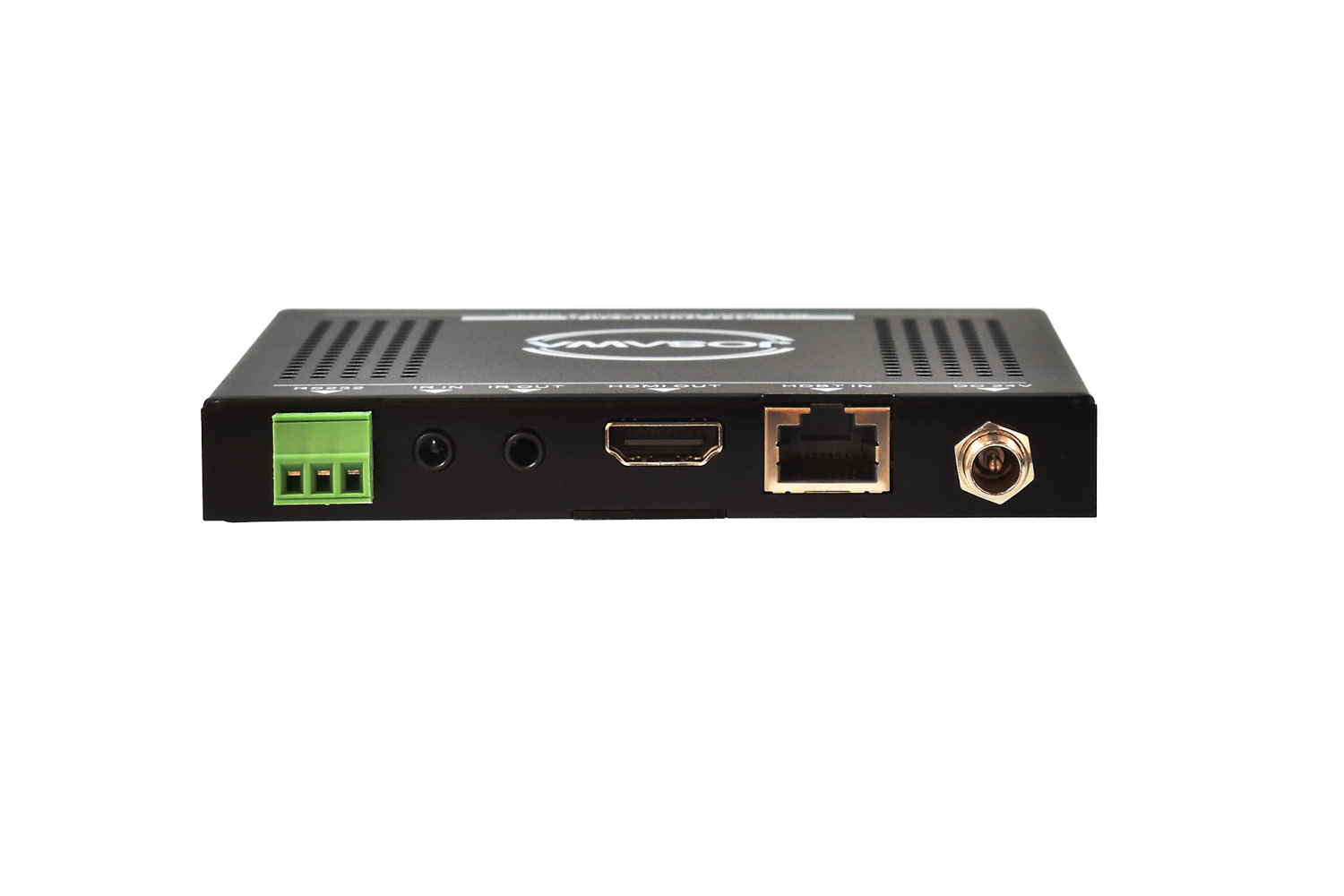

TPBHD70-R-Empfänger
Eingang: (1) HDBT-IN
Eingangsanschluss: (1) RJ45
Ausgang: (1) HDMI-OUT
Ausgangsanschluss: (1) Typ-A-HDMI-Buchse
Steuerung: (1) IR IN, (1) IR OUT, (1) RS232
Steueranschluss: (2) 3,5-mm-Buchse, (1) 3-poliger Anschlussblock
Maximale Videoauflösung: 4K@30Hz 4:4:4, einschließlich 1080p@60Hz
Übertragungsmodus: HDBaseT
Übertragungsreichweite: 1080p-Signal bis 70 m, 4K-Signal bis 40 m
Bandbreite: 10,2 Gbit/s
Videostandard: HDMI 1.4 mit HDCP 2.2
Stromverbrauch: 7 Watt
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Betriebsfeuchtigkeit: 0 % ~ 90 %
Stromversorgung: Eingangsleistung: 24 VDC 1,25 A oder Power over HDBaseT (PoH);
Netzadapter-Eingangsleistung: 100~240 VAC, 50/60 Hz
Abmessungen (B*H*T): 115 mm x 16,2 mm x 109 mm
Nettogewicht: 196 g
Videoeingangsanschluss: (4) Typ-A-HDMI-Buchse, (1) DisplayPort, (1) Typ-C-USB
Eingangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, DP – bis zu 4K bei 30 Hz 4:4:4, USB-C – bis zu 4K bei 30 Hz 4:4:4
Videoausgang: (1) HDMI, (1) HDBaseT
Videoausgangsanschluss: (1) Typ-A-HDMI-Buchse, (1) RJ45
Ausgangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, HDBaseT – bis zu 4K bei 30 Hz 4:4:4, HDMI-Standard – bis zu 1.4, HDCP-Version – bis zu 2.2
Audioeingang: (1) LINE, (1) MIC
Audioeingangsanschluss: (2) 3-polige Klemmenblöcke
Frequenzgang: 20 Hz ~ 20 kHz, ±3 dB
Max. Eingangspegel: 2,0 Vrms ± 0,1
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Eingangsimpedanz: > 10 kΩ
LINE/MIC-Audioformat: PCM 2.0
HDMI/DP-Audioformat: PCM 2.0 48K
Audioausgang: (1) L+R
Audioausgangsanschluss: (1) 5-poliger Anschlussblock
Frequenzgang: 20Hz ~ 20kHz, ±1dB
Maximaler Ausgangspegel: 2,0 ± 0,1 Vrms
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
SNR: > 80 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Ausgangslastfähigkeit: 1 kΩ und höher (unterstützt 10 x parallel geschaltete 10 kΩ-Lasten)
Geräuschpegel: -80 dB
SPDIF-Ausgang: (1) SPDIF
Audioausgangsanschluss: (1) Toslink
Maximaler Ausgangspegel: ±0,3 dBFS
Frequenzgang: 20Hz ~ 20kHz, ±1dB
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
Signal-Rausch-Verhältnis: > 90 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel (oder maximaler Pegel vor Clipping)
Rauschen: – 90 dB
Audioformat: PCM 2.0
Steuerungsport: (1) KONTAKT IN, (1) IR IN, (1) IR OUT, (1) IR EYE, (1) FIRMWARE, (1) RS232, (1) TCP/IP
Steueranschluss: (1) 5-poliger Klemmenblock, (3) 3,5-mm-Buchse, (1) Typ-A-USB, (1) 3-poliger Klemmenblock, (1) RJ45
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Relative Luftfeuchtigkeit: 10 % ~ 90 %
Externe Stromversorgung: Eingang: AC 100~240 V, 50/60 Hz; Ausgang: 24 V DC 5 A
Stromverbrauch: 90 W (max.)
Aufladen über USB-C: 60 W (max.)
Abmessungen (B*H*T): 250 mm x 44 mm x 200 mm
Nettogewicht: 1,6 kg
TPBHD70-R-Empfänger
Eingang: (1) HDBT-IN
Eingangsanschluss: (1) RJ45
Ausgang: (1) HDMI-OUT
Ausgangsanschluss: (1) Typ-A-HDMI-Buchse
Steuerung: (1) IR IN, (1) IR OUT, (1) RS232
Steueranschluss: (2) 3,5-mm-Buchse, (1) 3-poliger Anschlussblock
Maximale Videoauflösung: 4K@30Hz 4:4:4, einschließlich 1080p@60Hz
Übertragungsmodus: HDBaseT
Übertragungsreichweite: 1080p-Signal bis 70 m, 4K-Signal bis 40 m
Bandbreite: 10,2 Gbit/s
Videostandard: HDMI 1.4 mit HDCP 2.2
Stromverbrauch: 7 Watt
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Betriebsfeuchtigkeit: 0 % ~ 90 %
Stromversorgung: Eingangsleistung: 24 VDC 1,25 A oder Power over HDBaseT (PoH);
Netzadapter-Eingangsleistung: 100~240 VAC, 50/60 Hz
Abmessungen (B*H*T): 115 mm x 16,2 mm x 109 mm
Nettogewicht: 196 g
Josawa SCK41TS
Artikel: 23.20.19
4K-Scaler mit 4x Video-In
Das Gerät skaliert und schaltet jedes Videosignal auf einen HDMI-Ausgang und einen HDBaseT-Ausgang um (unterstützt PoC) und stellt eine Verbindung zu einem HDBaseT-Empfänger her, der bis zu einer maximalen Übertragungsentfernung von 70 m bei FullHD bzw. 40 m bei 4K entfernt platziert sein kann. Darüber hinaus kann der SCK41TS über Tasten auf der Vorderseite, mit Hilfe einer IR-Fernbedienung, über RS232-Befehle, CEC und/oder über die webbasierte GUI gesteuert werden.
Hersteller: Josawa
Modell: SCK41TS
Eigenschaften in der Übersicht:
- HDMI 1.4, HDCP 2.2, 10.2G, bis zu 4K@30Hz 4:4:4
- HDBaseT-Technologie, 4K – 40 m oder 1.080p – 70 m. Multi-View mit 16 Voreinstellungen und 4 benutzerdefinierten Layouts
- Positionieren Sie die Fenster neu und ändern Sie deren Größe.
- Nahtloses Umschalten zwischen Fenstern
- Einweg-PoC vom Umschalter zum Empfänger
- Inklusive 4x Empfänger
- Netzteil: DC 24 V, 2,71 A, DC-Verriegelung
- Gehäuseabmessungen: 250 (B) x 44 (H) x 200 mm (T) Bidirektionale IR- und RS232-Steuerung
Technische Daten:
Video Ein-/Ausgänge
Videoeingangsanschluss: (4) Typ-A-HDMI-Buchse, (1) DisplayPort, (1) Typ-C-USB
Eingangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, DP – bis zu 4K bei 30 Hz 4:4:4, USB-C – bis zu 4K bei 30 Hz 4:4:4
Videoausgang: (1) HDMI, (1) HDBaseT
Videoausgangsanschluss: (1) Typ-A-HDMI-Buchse, (1) RJ45
Ausgangsauflösung: HDMI – bis zu 4K bei 30 Hz 4:4:4, HDBaseT – bis zu 4K bei 30 Hz 4:4:4, HDMI-Standard – bis zu 1.4, HDCP-Version – bis zu 2.2
Audioeingang
Audioeingang: (1) LINE, (1) MIC
Audioeingangsanschluss: (2) 3-polige Klemmenblöcke
Frequenzgang: 20 Hz ~ 20 kHz, ±3 dB
Max. Eingangspegel: 2,0 Vrms ± 0,1
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Eingangsimpedanz: > 10 kΩ
LINE/MIC-Audioformat: PCM 2.0
HDMI/DP-Audioformat: PCM 2.0 48K
L+R-Audioausgang
Audioausgang: (1) L+R
Audioausgangsanschluss: (1) 5-poliger Anschlussblock
Frequenzgang: 20Hz ~ 20kHz, ±1dB
Maximaler Ausgangspegel: 2,0 ± 0,1 Vrms
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
SNR: > 80 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel
L-R-Pegelabweichung: < 0,3 dB, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel vor Clipping)
Ausgangslastfähigkeit: 1 kΩ und höher (unterstützt 10 x parallel geschaltete 10 kΩ-Lasten)
Geräuschpegel: -80 dB
SPDIF-Audioausgang
SPDIF-Ausgang: (1) SPDIF
Audioausgangsanschluss: (1) Toslink
Maximaler Ausgangspegel: ±0,3 dBFS
Frequenzgang: 20Hz ~ 20kHz, ±1dB
THD+N: < 0,05 %, 20 Hz ~ 20 kHz Bandbreite, 1 kHz Sinus bei 0 dBFS-Pegel (oder maximalem Pegel)
Signal-Rausch-Verhältnis: > 90 dB, 20 Hz ~ 20 kHz Bandbreite
Übersprechisolation: < -70 dB, 10 kHz Sinus bei 0 dBFS-Pegel (oder maximaler Pegel vor Clipping)
Rauschen: – 90 dB
Audioformat: PCM 2.0
Steuerung
Steuerungsport: (1) KONTAKT IN, (1) IR IN, (1) IR OUT, (1) IR EYE, (1) FIRMWARE, (1) RS232, (1) TCP/IP
Steueranschluss: (1) 5-poliger Klemmenblock, (3) 3,5-mm-Buchse, (1) Typ-A-USB, (1) 3-poliger Klemmenblock, (1) RJ45
Allgemein
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Relative Luftfeuchtigkeit: 10 % ~ 90 %
Externe Stromversorgung: Eingang: AC 100~240 V, 50/60 Hz; Ausgang: 24 V DC 5 A
Stromverbrauch: 90 W (max.)
Aufladen über USB-C: 60 W (max.)
Abmessungen (B*H*T): 250 mm x 44 mm x 200 mm
Nettogewicht: 1,6 kg
TPBHD70-R-Empfänger
Ein- und Ausgänge
Eingang: (1) HDBT-IN
Eingangsanschluss: (1) RJ45
Ausgang: (1) HDMI-OUT
Ausgangsanschluss: (1) Typ-A-HDMI-Buchse
Steuerung: (1) IR IN, (1) IR OUT, (1) RS232
Steueranschluss: (2) 3,5-mm-Buchse, (1) 3-poliger Anschlussblock
Allgemein
Maximale Videoauflösung: 4K@30Hz 4:4:4, einschließlich 1080p@60Hz
Übertragungsmodus: HDBaseT
Übertragungsreichweite: 1080p-Signal bis 70 m, 4K-Signal bis 40 m
Bandbreite: 10,2 Gbit/s
Videostandard: HDMI 1.4 mit HDCP 2.2
Stromverbrauch: 7 Watt
Betriebstemperatur: -5℃ ~ +55℃
Lagertemperatur: -25℃ ~ +70℃
Betriebsfeuchtigkeit: 0 % ~ 90 %
Stromversorgung: Eingangsleistung: 24 VDC 1,25 A oder Power over HDBaseT (PoH);
Netzadapter-Eingangsleistung: 100~240 VAC, 50/60 Hz
Abmessungen (B*H*T): 115 mm x 16,2 mm x 109 mm
Nettogewicht: 196 g
