Murideo MU-GEN-SEVEN-G8K

Allgemeine Merkmale:

• HDMI-Videogenerator mit 8K-Auflösung
• Zertifiziert von der Imaging Science Foundation
• Von Dolby Laboratories, Inc. zugelassenes Gerät
• Unterstützung für alle HDMI-Versionen
• Unterstützung für alle HDCP-Versionen (einschließlich Off)
• Erweiterte EDID-Analyse
• 40 Gbit/s maximale Bandbreite
• 4K BT.2020 Native 10-Bit- und 12-Bit-Unterstützung
• SDR, Dolby Vision, HDR 10 und HLG
• HDMI 2.1-Funktionen
• ARC und eARC Tx & Rx
• 120 fps Muster- und Videowiedergabe (@1080p) ​

Steuerungsfunktionen:

• PC-Steuerungssoftware mit Datenberichts- und Exportfunktionen
• Webinterface (auf dem Gerät gehostet)
• API (Application Programming Interface) auf Anfrage erhältlich
• Automatische Schnittstellensteuerung mit Calman und Light Illusion Calibration Software
• 7-Zoll-1080p-LCD-Display mit zweizeiliger OLED-Datenanzeige und Direct-Touch-Tastatur Navigieren Sie durch ein intuitives Menüsystem mit logischem Feedback für eine schnelle Einarbeitung
•

Audiotest:

• HDMI-Audiogenerator
• Externer (L/R) Audioeingang
• Abtastrate, Bittiefe und Kanalkonfiguration
• Auswahl der Sinuswellenfrequenz
• Bis zu 7.1-Kanal-LPCM
• Hochladen und Wiedergeben von benutzerdefinierten Audiostreams
• Audiosignal-Übergangstest/Timing
• Audiolatenz (nach Generation)
• HDMI, ARC, eARC
• Audio-Input-Lag-Test
• (Extrahiert aus HDMI-generiertem Signal)
• A/V-Sync (Vergleich Audio-zu-Video-Synchronisation)
• HDMI, ARC, eARC
• Toslink/Koaxial-Audiogenerator
• ARC/eARC HPD-Steuerung
• ARC/eARC CDS Info Analyzer (menschlicher Text)
• ARC/eARC Rx-Analysator
• ARC/eARC-Tx-Audiogenerator
• Von Xperi zugelassenes Testgerät für DTS Audio
• Dolby Laboratories, Inc. Zugelassen für Dolby Audio™ ​

Videotests:

• Von Dolby Laboratories zugelassenes Gerät für Dolby Vision™
• „Sofort gezeichnete“ FPGA-Testmuster
• Diversified Video Solutions Test Pattern Suite einschließlich HDR10 in unkomprimiertem nativem YUV
• Von der Imaging Science Foundation zertifizierte Testmuster in 1080p und UHD 4K, einschließlich Größenmustern von 1,78:1 und 2,40:1
• Bill Wetzel 1080p und UHD 4K Testmuster
• Videoclips und Muster von ISF, PVA, Sony Pictures & Spears & Munsil.
• UHD 4K HDR10 Unkomprimierte Video-Demonstrationsclips von Spicy Pixels
• APL-Unterstützung (Average Picture Level).
• ANSI-Kontrasttestmuster
• RGB-Triplet-Unterstützung über Software oder Konfiguration auf dem Gerät
• Durch die Verwendung von RGB-Tripletts und APL ist praktisch eine unbegrenzte Anzahl von Fenstermustern möglich
• Mehrere Bewegungstestmuster zur Überprüfung der Bildstabilitätsverarbeitung
• BT.2020 10-Bit- und 12-Bit-Farbraumgenerator
• Audio-Video-Synchronisation (Lippensynchronisation)
• Input-Lag-Test
• Natives YUV-Muster und Hochladen von Videos plus Wiedergabe
• UHD-4K-Video-Upload und native Wiedergabe (YUV)
• UHD-Pattern-Upload und native Wiedergabe (JPG, TIF, BMP)

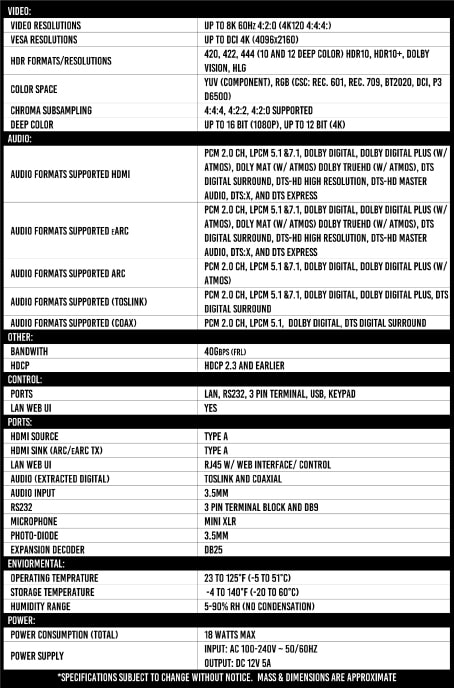

Technische Daten:

AVRs
Mit dem SEVEN-Generator zum Testen, Verifizieren und Analysieren von standardisierten Audiosignalen, einschließlich bisher nicht verfügbarer Dolby-Signale, haben Sie die Oberhand. Mit dem SEVEN Generator ist für diese erweiterten Formate keine Verifizierung durch Dritte erforderlich. Sie können dies selbst intern tun, was Ihre Produktentwicklungszeit erheblich verkürzt und es Ihnen ermöglicht, Produkte mit dem gleichen Maß an Vertrauen schneller auf den Markt zu bringen.

• Generieren Sie bis zu 7.1 Audiosignale inklusive Dolby Audio
• Über HDMI generieren
• Aus ARC-Ts generieren (HDMI-Senke)
• Generieren aus eARC (HDMI-Senke)
• Dolby Digital, Dolby Digital Plus, Dolby MAT, Dolby True HD – einschließlich Dolby Atmos
• Testen Sie A/V Sync (Lip Sync) in menschenlesbarer Sprache
• Beispiel – „Audio ist 15 ms vor Video eingetroffen“
• Passen Sie die Audio- oder Video-Startzeit an, um die Auswirkungen absichtlicher Verzögerungen zu messen
• Testen Sie die gesamte Audio- und Videolatenz ab dem Generierungspunkt
• Testsignal-Übergangszeit zwischen PCM, LPCM und Dolby Audio
• Unbegrenzte Freiheit beim Erstellen von Tests basierend auf einer bestimmten Video- und Audiokombination
• Displays/Projektoren
• Testen Sie die maximale Bandbreite und Leistungsfähigkeit der von Ihnen hergestellten Displays. Verwenden Sie eine beliebige Kombination aus Auflösung, Bildrate, Bittiefe oder Chroma-Subsampling, die Sie für ultimative Flexibilität während der Entwicklung, Produktion und Qualitätssicherung des Displays wünschen. Mit dem SEVEN G können Sie sich einen größeren Anteil am Markt erobern, indem Sie der Öffentlichkeit ein überlegenes Produkt liefern

Displays/Projektoren

• Testen Sie die maximale Bandbreite und Leistungsfähigkeit der von Ihnen hergestellten Displays. Verwenden Sie eine beliebige Kombination aus Auflösung, Bildrate, Bittiefe oder Chroma-Subsampling, die Sie für ultimative Flexibilität während der Entwicklung, Produktion und Qualitätssicherung des Displays wünschen. Mit dem SEVEN G können Sie sich einen größeren Anteil am Markt erobern, indem Sie der Öffentlichkeit ein überlegenes Produkt liefern
• Generieren Sie bis zu 8K60 4:4:4 Videosignale
• Generieren Sie bis zu 1080P 120Hz
• A/V-Synchronisation testen (Lippensynchronisation)
• Testen Sie die Eingangsverzögerung von Audio und Video
• Native 10/12-Bit-BT2020-Videomuster
• Unterstützt die Wiedergabe von YUV-Rohdateien
• Über 1000 Muster
• Einschließlich Muster von - Diversified Video Systems, Spears & Munsil, ISF, PVA Sony Pictures, Bill Wetzel & Murideo
• Dolby Vision-Verifizierung und -Kalibrierung (Standard und niedrige Latenz)
• USB 3.0-Pattern-Uploader für Standbilder und Videos in rohem YUV bis zu 4K 60 4:4:4

Konnektivität/Repeater & OEM-Hersteller
Standardisieren Sie Ihren QS- und Testprozess mit dem SEVEN Generator. Indem Sie jedes Produkt ausführen, stellen Sie die Litanei von SEVEN Generators mit verschiedenen Auflösungen, Timings und Farbräumen her und geben Ihnen die Gewissheit, ein Produkt zu liefern, das für reale Szenarien bereit ist. Die Lieferung eines Produkts nach diesem Standard spart Zeit und Personal für den technischen Support.
​

• Verstehen, was wahre Fähigkeiten von Produkten sind (Video- und Audiounterstützung)
• Schnelle, tragbare und einfach anzuwendende Tests – ideal für die abschließende QA
• Überprüfen Sie HDR-Passthrough mit hoher Bandbreite (SDR, HDR, Dolby Vision, HLG), einschließlich 4:2:2
• Überprüfen Sie den HDR-Durchgang
• Testen Sie die Gesamtproduktlatenz in endgültigen Messungen
• Vereinheitlichen Sie Ihre Produkttests
• Überprüfen Sie die ARC/eARC-Leistung
• Verstehen Sie HDMI Rx EDID und wie seine Quellen beeinflusst werden
• HDMI-Kabel
• Testen Sie einzelne HDMI-Kabel auf 40-Gbit/s-Konformität, bevor Sie sie an Ihre Kunden versenden. Vermeiden Sie Rücksendungen defekter HDMI-Kabel, bevor Sie Ihre Einrichtung verlassen, um die Betriebskosten zu senken, Geld zu sparen und Ihnen einen guten Ruf für Qualität zu verschaffen.​

Professionelles AV
Die Testmuster, Bilder und Bewegungsmuster sind bitgenau. Verlassen Sie sich auf die Genauigkeit der Testmuster und Videoclips, da sie nativ in YUV/YCbCr wiedergegeben werden können, ohne Konvertierung in oder aus RGB. Das SEVEN G ermöglicht es Ihnen, während der Kalibrierung einen wirklich genauen Messwert zu erhalten, was Ihre Gesamtgenauigkeit erhöht. Ihre Kunden werden von ihrem Bild so begeistert sein, dass sie Ihre Talente mit all ihren Freunden teilen und Ihnen mehr Kalibrieraufträge einbringen werden.
​

• Verweisen Sie auf die 40-Gbit/s-Quelle
• Generieren Sie 40-Gbit/s-Videosignale (bis zu 4K60 4:4:4)
• Erzeugt Stand- und Bewegungsmuster sowie die Wiedergabe von YUV-Videodateien im Rohformat
• Kalibrieren Sie HDR, HLG und Dolby Vision
• Kalibrieren Sie D65 P3, BT2020, BT709 oder jeden gewünschten Farbraum
• Rohe YUV-Wiedergabe für Muster und Video für unkomprimierte Originaldateien
• Echte native 10/12-Bit-Ausgabe - keine Konvertierungsmatrix
• Vollständige RGB-Triplets und APL für automatische Kalibrierung
• Voll kompatibel mit CalMAN (demnächst erhältlich)
• Vollständig kompatibel mit Light Illusion (demnächst erhältlich)
• Über 1000 Muster, einschließlich Muster von - Diversified Video Systems, Spears & Munsil, ISF, PVA Sony Pictures, Bill Wetzel & Murideo
• USB 3.0-Muster-Uploader für die schnelle Installation von benutzerdefinierten Mustern und Videodateien
• Reserviert für bis zu 3 Minuten rohe 4K-Videodateien
• Tastatur-, LAN-, USB- und RS232-Steuerung.
• Eingebaute Web-GUI und PC-Software

Kommerzielle Integratoren
Das SEVEN G ist ein ANSI- und AVIXA-konformes Referenzgerät zur Messung des Kontrastverhältnisses eines Videosystems. Vereinfachen Sie die Installation mit den spezialisierten Testmustern des SEVEN-Generators, um Ihre Systeme so einzustellen, dass sie schnell gut lesbare Anzeigen liefern. Wenn Sie bei diesen Schritten Zeit sparen, können Sie die Installation schnell abschließen, sodass Sie mit dem nächsten Projekt und Gehaltsscheck fortfahren können.
​

• Verbessern Sie die Kundenzufriedenheit, indem Sie bis zu 4K-Videowände kalibrieren
• ANSI (American National Standards Institute) und AVIXA-konformes Gerät für ISCR (Image System Contrast Ratation)
• Hinweis: Der ISCR-Standard kombiniert ANSI/INFOCOMM 3M-2011, Projected Image System Contrast Ratio (PISCR) und den Entwurf des Standards ANSI/AVIXA V201.02 Direct View Display Image System Contrast Ratio (DVDSCR).
• Überprüfen Sie die CEC-Leistung (demnächst verfügbar)
• Überprüfen Sie kommerzielle HDMI-Installationen auf 9K, HDR, Kontrastverhältnisse, Audioleistung und mehr
• Testen und bestätigen Sie Audiorückkanäle für Smartboards, die ARC/eARC unterstützen
• Überprüfen Sie das richtige Seitenverhältnis und die richtige Skalierung für RGB-Systeme
• Identifizieren Sie Kompressions- und Bewegungsartefakte in Repeater- oder Sink-Geräten mit einer Vielzahl von Testmustern

Residential Integratoren
Sie sind sich nicht sicher, ob Audio über HDMI/ARC/eARC zu oder von einem Display gelangt? Das SEVEN G hilft Ihnen zu überprüfen, ob diese Signale dort ankommen, wo sie sein sollen. Die Zeiten, in denen man auf eine Installation zurückgreifen musste, um das verteilte Audiosystem zu „reparieren“, sind vorbei. Installieren Sie mit Zuversicht, indem Sie zuerst mit dem SEVEN-Generator testen. Wenn Sie ein System zuerst testen, sparen Sie Geld für Fahrten bis hin zu fertigen Installationen, sodass Sie zum nächsten Heimkino oder verteilten System übergehen können.
​

• Verbessern Sie die Kundenzufriedenheit, indem Sie Displays nach Industriestandards kalibrieren
• Stellen Sie sicher, dass die Infrastruktur die gepriesenen hochwertigen Spezifikationen unterstützt (HDR, Dolby Vision, Wide Color Gamut usw.)
• Validieren Sie ARC/eARC in Kabeln und Infrastruktur
• Kennen Sie die tatsächliche Systemlatenz
• Synchronisieren Sie Audio und Video mit der Lip Sync-Anzeige in Millisekunden
• Identifizieren Sie Kompressions- und Bewegungsartefakte
