AV ProEdge AC-EX40-444-KIT

Produkteigenschaften:

• HDMI 2.0 (a/b)
• 18 Gbit/s Bandbreitenunterstützung (unter Verwendung von ICT)
• Ultraflach (0,47 Zoll/12 mm)
• Bis zu 4K60 4:4:4-Unterstützung
• Volle HDR-Unterstützung (HDR 10 & 12 Bit) HDR-, HDR10+- und HLG-Unterstützung
• 4K -> 1080P Herunterskalierung für gemischte Systeme
• EDID-Management und EDID-Emulation
• In Tx und Rx integrierte 4K- und HD-Testmuster zur Fehlerbehebung
• L/R-Audioextraktion auf Tx und Rx
• HDCP 2.2 (und alle unterstützten früheren Versionen)
• 70m auf 1080P (CAT6a)
• Bis zu 40 m auf 4K (bis zu 4K60 4:4:4, HDR) (CAT6a)
• Bidirektionales 48-V-PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
• I-Pass Feature für Leitsystem „Pass-Through“
• Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
• Bidirektionaler RS232-Transport
• LED-Status-, Verbindungs- und Stromanzeigeleuchten
• Verwenden Sie ein einzelnes UTP/STP-LAN-Kabel (CAT-6A) mit einem Ersatz-HDMI-Kabel, um eine Übertragung über große Entfernungen zu erreichen
• Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
• ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
• Kann kaskadiert werden

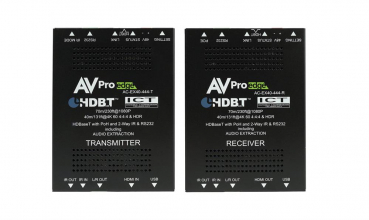

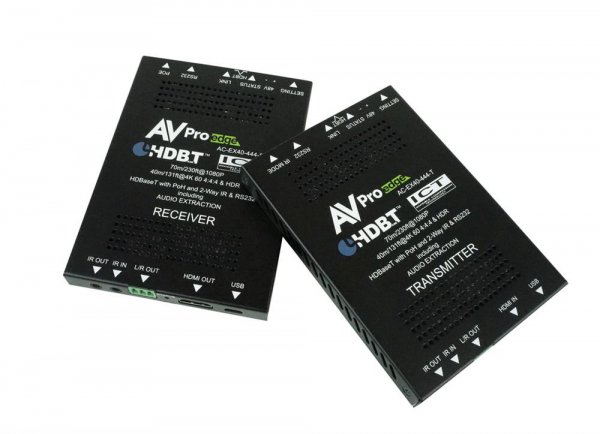

Lieferumfang:

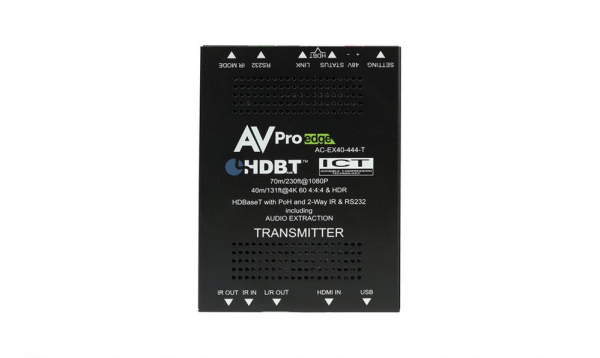

• AC-EX40-444-T2 (Sender)

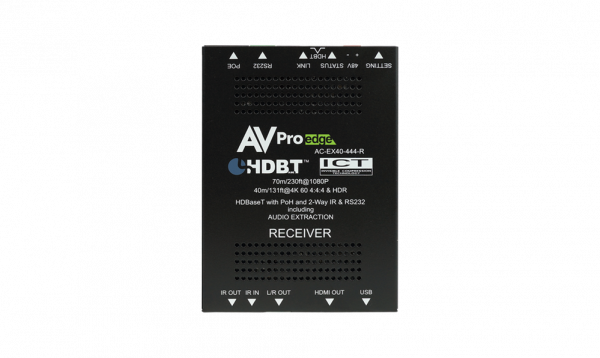

• AC-EX40-444-R (Empfänger)
• 48 V 0,5 A-Netzteil (eines im Lieferumfang enthalten)
• 1 x IR-Sendeeinheit
• 1 x IR-Rx-Einheit
• 4 x 3-polige Klemmenblöcke für Audio- und RS232-Ports
• 4 x Montagehalterungen
• 8 x Schrauben für Montagehalterungen

Anwendungsbeispiele:

• Punkt-zu-Punkt-HDMI-Verlängerung – sorgt für eine sehr saubere Installation
• Als Add-on zu jedem Matrixswitch bis zu 18G für die Abdeckung von Langstreckenzonen
• Zum Übertragen der Steuersignale (IR/RS232) für die Steuerungsintegration von Drittanbietern zum Ein- und Ausschalten von Komponenten und Umschalten von Kanälen usw.
• Zur Verwendung bei Installationen, bei denen bereits CAT-Kabel verlegt sind und eine Neukonstruktion keine Option ist
• Kaskadierung für ultralange Distanzen




Was ist ICT?
Diese im Hause AVPro Edge entwickelte sogenannte IC-Technologie kann HDMI-Signale mit hoher Bandbreite auf eine handhabbare Größe komprimieren, damit diese problemlos über ein CAT-Kabel übertragen werden können. Der ICT-Algorithmus kann alle Arten von HDR verwalten, einschließlich 4:4:4, 4:2:2 und 4:2:0  sowie Signale bis zu 18 Gbit/s und 4K 60 Hz 4:4:4. Die Architektur von ICT ermöglicht die Kompatibilität mit allen Chroma-Subsampling-Typen, Farbräumen und HDMI Deep Color bis zu 12 Bit.

Diese Technologie ist auf dem Markt einzigartig. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und jede Senke unsichtbar – ganz nach dem Motto „Was reinkommt, geht auch raus“. Das Besondere an ICT ist, dass diese HDR-Metadaten, Farbinformationen und -tiefe in ihrer vollständigen, ursprünglichen Integrität bewahren kann. Andere Komprimierungstechnologien opfern diese und es kommt zu deutlich sichtbaren Streifenbildungen, Farbverschiebungen und Bewegungsartefakten im Bild.

Was ist HDCP?
HDCP ist Abkürzung für den englischen Begriff High-Bandwith Digital Content Protection und heißt frei übersetzt: Schutz digitaler Inhalte von hoher Bandbreite. Die Filmbranche hat HDCP als Plicht für alle HD-Geräte durchgesetzt. HDCP verhindert wirkungsvoll das Kopieren und Aufzeichnen in hochauflösender Qualität. Seit 2015 gibt es den Kopierschutz HDCP 2.2 und der ist speziell ein für 4K-Inhalte optimierter Kopierschutz. Um demnach beispielsweise Filme in 4K-Fomrat abspielen zu können, müssen alle verwendeten Komponenten diese Verschlüsselung auch verarbeiten können.

Was ist eine Audio Extraktion?
Diese Funktion ermöglicht, dass das Audiosignal am Sender über beispielsweise einen Digitalausgang extrahiert werden kann, um an einen Aktiv-Lautsprecher oder einen Verteiler-Verstärker weitergeleitet zu werden.

Technische Daten:

Typ: 4K HDR und 18Gbps unterstützendes HDBaseT Extender Set

Videoauflösung: bis zu 4K60 4:4:4

VESA-Auflösung: bis zu 4.096 x 2.160

HDR-Format/Auflösung: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG

Farb-Tiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)

Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung, 4k-1.080p Downscaling für Mischsysteme

Unterstützte Audioformate: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-
HD Master Audio, DTS-X, Dolby Atmos

Audio De-embedding: PCM 2Ch. (kein Downmix)

Besonderheiten: Bi-Direktionales RS232, PoH (nur ein Netzteil benötigt)

max. Übertragungstrecke: 40m (4k), 70m (1.080p)

Abmessungen: t.b.a.

Gewicht: 0,13 kg

weitere Details: EDID-Manager/Emulator, integrierte Test-Pattern

Garantie: 10 Jahre



AVPro Edge AC-EX40-444-KIT
Artikel: 89.07.05


4K HDR und 18 Gbps unterstützendes HDBaseT Extender-Set

Dieses Set besteht aus Sender und Empfänger und ist ein 4K HDR und 18 Gbps unterstützendes HDbaseT Extender Set mit einer Reichweite bis zu 40 m (4K@60 Hz 4:4:4). Mit der ICT (Invisible Compression Technology) wird ein verlustfreies 4K-HDR-Signal mit hoher Bandbreite übertragen, dass alle Signale bis zu 18 Gbit/s unterstützt. Deep Color und HDR-Metadaten bleiben intakt, sodass die Übertragung frei von Artefakten wie beispielsweise Banding ist.

Hersteller: AVPro Edge
Modell: AC-EX40-444-KIT


Eigenschaften in der Übersicht:

• HDMI 2.0 (a/b)
• 18 Gbit/s Bandbreitenunterstützung (unter Verwendung von ICT)
• Ultraflach (12 mm)
• Bis zu 4K60 4:4:4-Unterstützung
• Volle HDR-Unterstützung (HDR 10 & 12 Bit)
• HDR-, HDR10+ und HLG-Unterstützung
• 4K --> 1080P Herunterskalierung für gemischte Systeme
• EDID-Management und EDID-Emulation
• In Tx und Rx integrierte 4K- und HD-Testmuster zur Fehlerbehebung
• 10/100 Ethernet-Ports auf Tx und Rx
• L/R-Audioextraktion auf Tx und Rx
• HDCP 2.2 (und alle unterstützten früheren Versionen)
• Reichweite 100 m bei 1080P (Cat6a)
• Reichweite 70 m bei 4K (bis zu 4K60 4:4:4, HDR) (Cat6a)
• Bidirektionales 48-V-PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
• I-Pass Feature für Leitsystem „Pass-Through“
• Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
• Bidirektionaler RS232-Transport
• LED-Status-, Verbindungs- und Stromanzeigeleuchten
• Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
• ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
• Kann kaskadiert werden



Technische Daten:

Typ: 4K HDR und 18Gbps unterstützendes HDBaseT Extender Set
Videoauflösung: bis zu 4K60 4:4:4
VESA-Auflösung: bis zu 4.096 x 2.160
HDR-Format/Auflösung: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG
Farb-Tiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Scaler: 4k-1.080p Downscaling für Mischsysteme
Unterstützte Audioformate: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Audio De-embedding: PCM 2Ch. (kein Downmix)
RS232-Port: Bi-Direktionales RS232, PoH (nur ein Netzteil benötigt)
max. Übertragungstrecke: 40 m (4K), 70 m (1.080p)
Abmessungen: 157 x 103 x 12 mm
Gewicht: 0,18 kg
Lieferumfang: AC-EX40-444-KIT (Transmitter und Receiver), 48 V Netzteil, 1 x IR Tx-Einheit, 1 x IR Rx-Einheit, 4 x Terminal Blocks, Montage-Ohren, Bedienungsanleitung
Besonderheit: EDID-Manager/Emulator integrierter Ethernet HUB integrierte Test-Pattern Kaskadierung für Long-Range Betrieb
