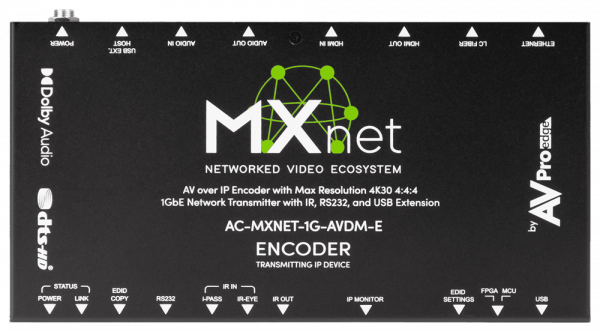

AV ProEdge AC-MXNET-1G-AVDM-E

Produkteigenschaften:

• 4K AV over IP Encoder/Transmitter
• HDMI 2.0
• 18 Gbit/s Bandbreitenunterstützung
• HDCP 2.3 (und alle früheren Versionen werden unterstützt)
• 1G maximale Datenrate
• Objekt- und verlustfreies Audioformat Stereo-Downmixing
• Bandbreitenverwaltung über MXNet Mentor
• Nutzbar mit jedem CAT-Kabel (CAT 5e oder besser)
• SPF-Glasfaserverbindung für größere Distanzen
• Eingebautes OLED-Display
• Vollständige Außenlichtsteuerung (für diskrete Installationen)
• RS-232 und IR Direct Routing zu einem oder mehreren Decodern
• RS-232-über-IP serielle Pass-Through-Unterstützung
• 10 Jahre Garantie!

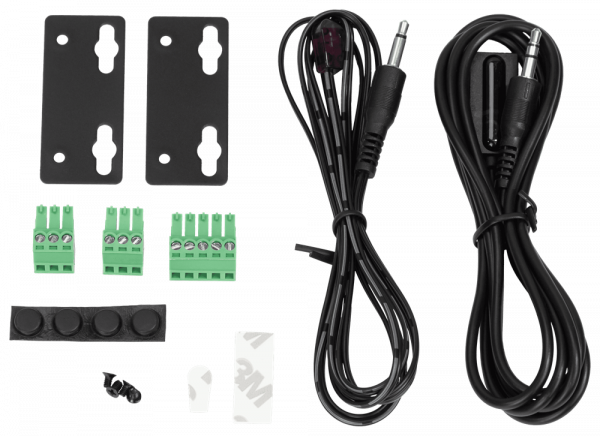

Lieferumfang:

• AC-MXNET-1G-AVDM-E (Encoder/Sendergerät)
• 1 x IR-Emitter
• 1 x IR-Empfänger
• 2 x Montagehalterungen
• 4 x Schrauben für Montagehalterungen
• 2 x 3-polige Klemmenblöcke

---

---

---

---







Was ist MXNet Mentor?
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.


• SYSTEM-DIENSTPROGRAMME: Neustarten und Zurücksetzen auf die Werkseinstellungen von CBOX, Encodern und Decoder
• EINRICHTUNG UND DIAGNOSE: Weisen Sie Encodern und Decodern benutzerdefinierte Namen zu
• AUTO-MATRIX: Einfach zu verwendende und verständliche Quelle, um auf die Switching-Schnittstelle abzuzielen
• VIDEOWÄNDE: Unbegrenzt mit Mosaik- und asymmetrischen Arrays
• CEC UND RS-232 Pass-Through
• Direktes RS-232- UND IR-Routing
• ZEIT SPAREN: Richten Sie Ihr neues AV/IP-Projekt in Rekordzeit ein und konfigurieren Sie es auf einfachster Art und Weise.
• Fehlerbehebung war noch nie so einfach. Die Diagnose von MXNet Mentor ist live und liefert sofortiges Feedback zum Zustand Ihrer HDMI-Kabelverbindungen, Netzwerkkabelverbindungen, Auflösung und vielem mehr.
• MXNet Mentor hilft Ihnen beim einfachen Einrichten und Erstellen unbegrenzter Videowände mit Mosaikstilen und asymmetrischen Arrays.
• Richten Sie die Abhängigkeiten der Leistungssteuerung einfach ein, indem Sie entweder gekapselte RS-232-über-IP-Befehle oder CEC-über-HDMI-Leistungssteuerungen verwenden. Darüber hinaus unterstützt Mentor direktes RS-232- und IR-Routing zum Einrichten der Steuerungsverarbeitung von Drittanbietern.

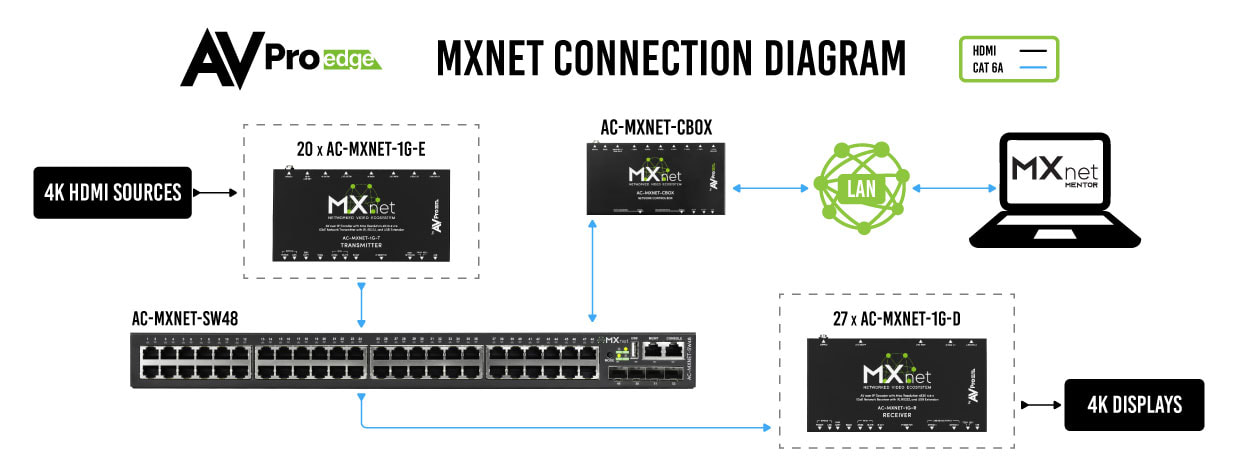

Wie viele Endpunkte	Switch für Verteilung	Verbindungskabel
24 oder weniger	AC-MXNET-SW24	-
48 oder weniger	AC-MXNET-SW48	-
72 oder weniger	AC-MXNET-SW48 + MXNET-SW24	4x 10G DAC-Kabel
96 oder weniger	2x AC-MXNET-SW48	4x 10G DAC-Kabel
120 oder weniger	2x AC-MXNET-SW48 + MXNET-SW24 (40 Encoder max.)	2x 10G DAC-Kabel
144 oder weniger	3x AC-MXNET-SW48 (40 Encoder max.)	2x 10G DAC-Kabel


Was macht das AV-over-IP System von AVPro Edge so einzigartig?

• Alle Systemkomponenten – auch die Switches - werden von AVPro Edge selber entwickelt und hergestellt. Das oberste Ziel ist die einfache Installation und Bedienung sowie eine garantierte störungsfreie Nutzung.
• Schnelles Umschalten - einschließlich 4K und Formatänderungen.
• Unbegrenzte Anzahl Videowände.
• Umfangreiche Videoformat-Unterstützung.
• Von 720p bis 4K60 (4:4:4).
• 10 Jahre Garantie!

Was ist AV over IP?
AV over IP schnell erklärt.....folgen Sie diesem Link!

Technische Daten:

Typ: Sender (Encoder/Transmitter) für das MXnet-AV-over-IP-System

Ein-/Ausgänge: 1x RJ-45 mit PoE, 1x SFP Slot, 1x HDMI in, 1x HDMI Loop out, 1x 5-Pin Terminal Block L/R Audio out, 1x 3,5 mm Stereo Audio in, 3x 3,5 mm für IR-Eye, IR-out und IR-Pass, 1x 3-Pin Terminal Block RS232, 1x USB 2.0 Type-B zur USB-Übertragung, 1x Micro-USB für Servicezwecke, Netzteilanschluss

Datenrate: max. 1Gbit für Übertragung bis 4K@60Hz 4:4:4

Übertragungslänge: Ethernet bis zu 100 m über min. CAT5e-Kabel 1000BASE-SX SFP bis zu 550 m (mit optionalem Modul) 1000BASE-LX/LH SFP bis zu 10 km (mit optionalem Modul)

Leistungsaufnahme: max. 9,5 Watt

Abmessungen (B x T x H): 200 x 104 x 20 mm

Farbe: schwarz

Lieferumfang: AC-MXNET-1G-AVDM-E, 1x IR-Sender, 1x IR-Empfänger, 2x Rackhalter, 2x 3-Pin-Phoenix-Verbinder, 1x 5-Pin Phoenix-Verbinder, Bedienungsanleitung

Gewicht: 0,55 kg

Besonderheiten: OLED-Front-IP-Monitor, individuelle EDID-Einstellung am Gerät, Mehrkanal Audio downmix auf 2 Kanal analog Audio

AV-over-IP Sender/Encoder mit Audio-Downmix Unterstützung

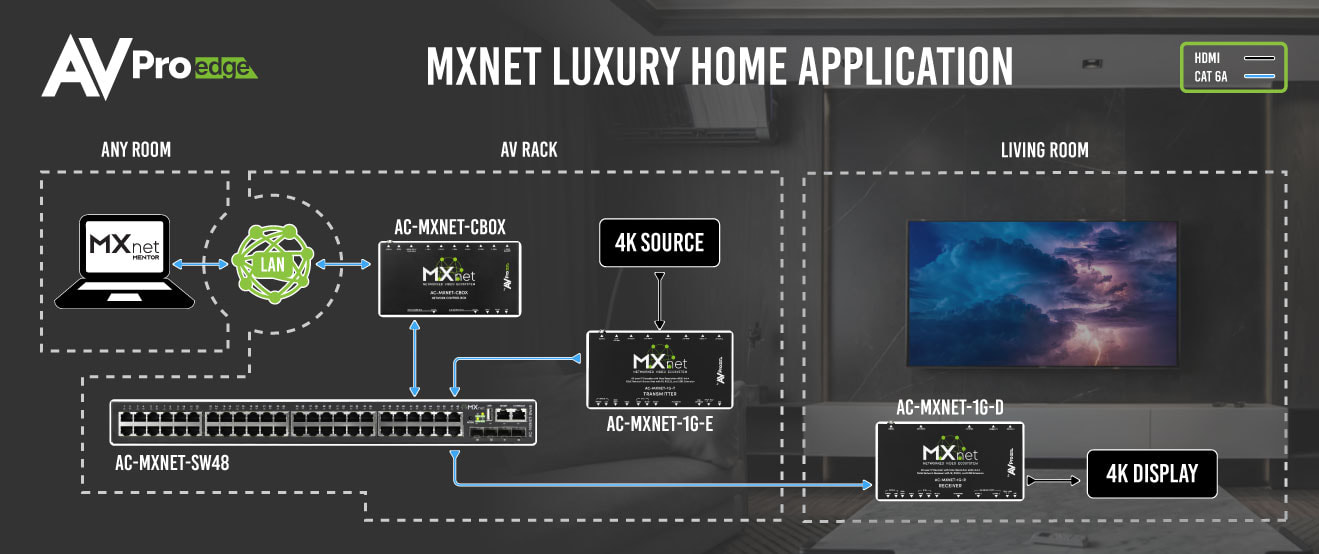

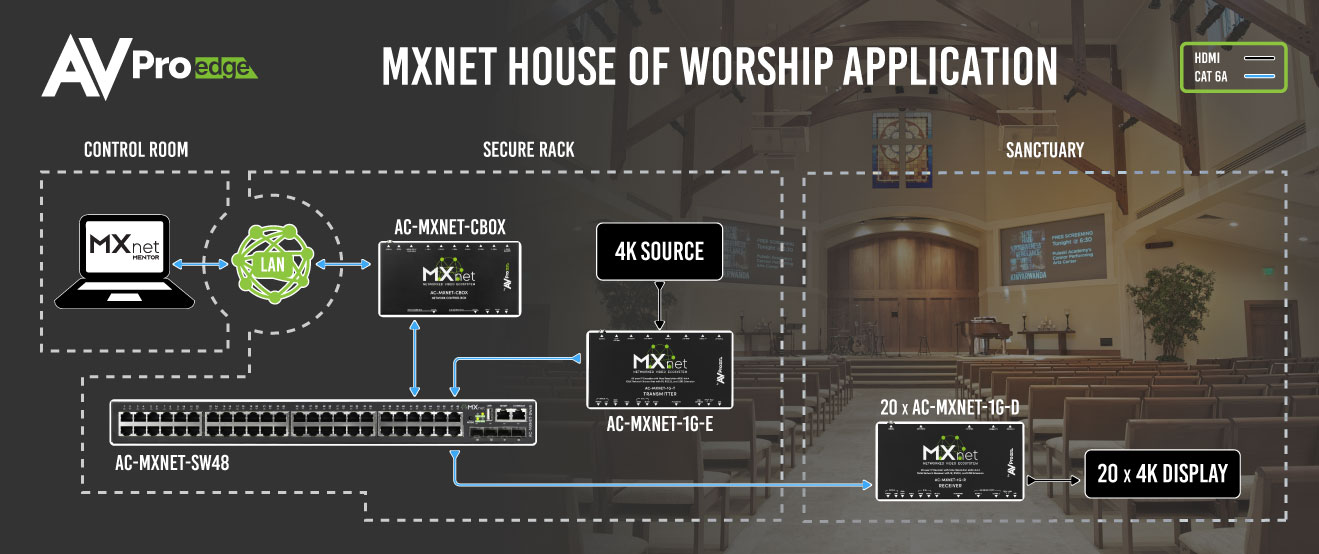

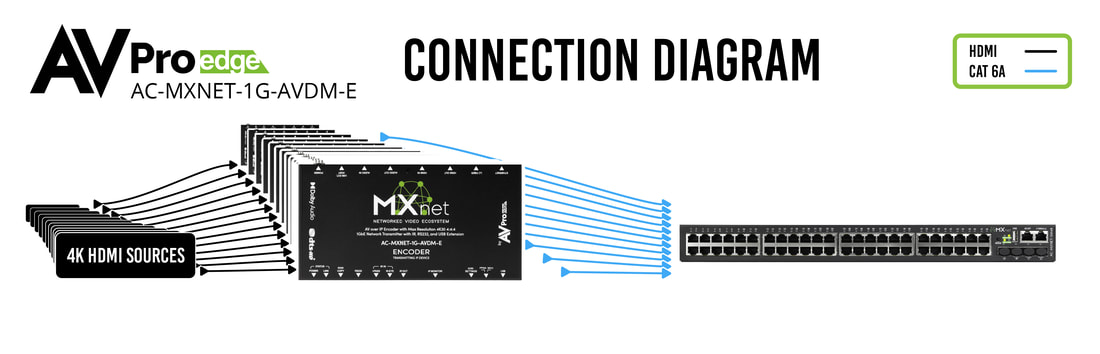

Der AV over IP Encoder kodiert ein Videosignal mit einer maximalen Auflösung von 4K 60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Die Signal-Latenz beträgt hierbei weniger als 17ms (bei 60Hz). Der Encoder (Sender) kodiert die Audio-/Video-/Steuersignale in IP-Pakete unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Der Sender verwendet einen speziellen Audioprozessor-Chipsatz, der Dolby Digital, DTS-HD und andere verlustfreie Audioformate decodiert und diese Signale als Stereo über den symmetrischen Stereo-Anschlussblock am Gerät ausgibt. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Decoder des gleichen Typs angeschlossen wird. Das Lüfterlose Design, das geringe Gewicht und das OLED Informations-Display auf der Front fördern die Integration und Installation. Es lassen sich alle selbstleuchtenden Elemente, wie LED´s und Displays deaktivieren um eine sogenannte Dunkelraum-Installation zu gewährleisten. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.

Eigenschaften:

• 1GBit maximale Datenrate
• JPEG2000 Codec für nahezu latenzfreie Übertragung
• Audio Downmixing von Dolby Digital, DTS-HD und andere verlustfreie Audioformaten

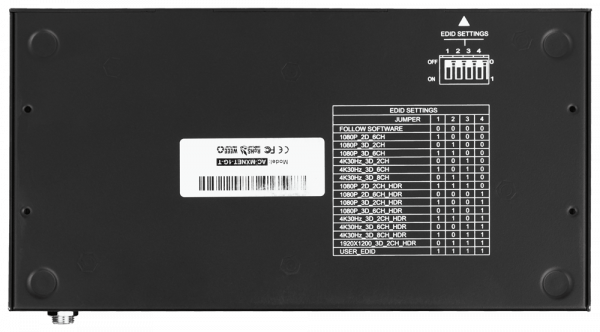

• Erweitertes EDID Management
• Bandbreitenkontrolle
• Konfiguration und Überwachung über Mentor Software
• HDMI-Loop Anschluss zur Weiterleitung des anliegenden Signals
• Analoges Audio Embedding und De-embedding
• PoE Unterstützung mit einer maximalen Leistungsaufnahme von 6,5 Watt
• Lüfterloses Design und geringes Gewicht (<550g)
• SFP-Port für eine Multimode oder Singlemode Glasfaserverbindung
• Eingebautes OLED-Display zur Anzeige aller relevanten Informationen
• Unterstützung für USB/KVM-Host
• Direktes RS-232- und IR-Routing zu einem oder mehreren Decodern über TCP/IP
• Alle Signale (Audio, Video, Control) können völlig frei geroutet werden
• Komplette Deaktivierung aller LED´s und des OLED-Displays (Dunkelraum-Montage)
• 10 Jahre Hersteller Garantie

Technische Ausführung:
Signaleingänge: 1x HDMI, RJ45 (AVoverIP), 1x Audio-In, SFP-Port, 1x USB-B (Host), 2x IR-In, DC, Micro-USB (für Updates);
Signalausgänge: 1x HDMI-Loop, 1x balanced analog Audio-Out, 1x IR-Out;
Stromversorgung: PoE oder DC 12V / 2,0A;
Leistungsaufnahme: max. 6,5 W;
Gehäuseabmessungen (BxTxH): 200 x 104 x 20 mm;
Gehäusefarbe: schwarz;
Gewicht: 0,55 kg;

Hersteller: AVPro Edge
Modell: AC-MXNET-1G-AVDM-E
Artikelnummer: 89.11.11
