AV ProEdge AC-MXNET-1G-D
AC-MXNET-1G-D

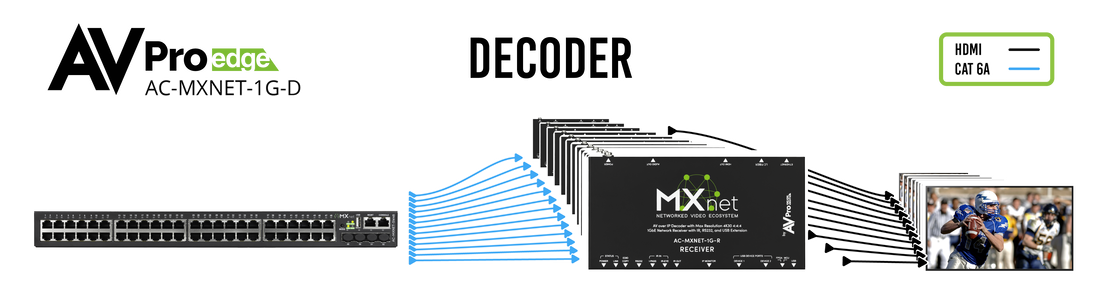

Der AC-MXNET-1G-D ist der Decoder (Empfänger) des AVPro Edge MXNet-Systems bei dem die Signale schließlich ankommen. Verbinden Sie den Receiver mit einem beliebigen HDMI-Anzeigegerät und das eingehende Audio-/Videosignal wird wieder in den ursprünglichen Zustand - ohne sichtbare Verluste -zurückgewandelt und angezeigt.

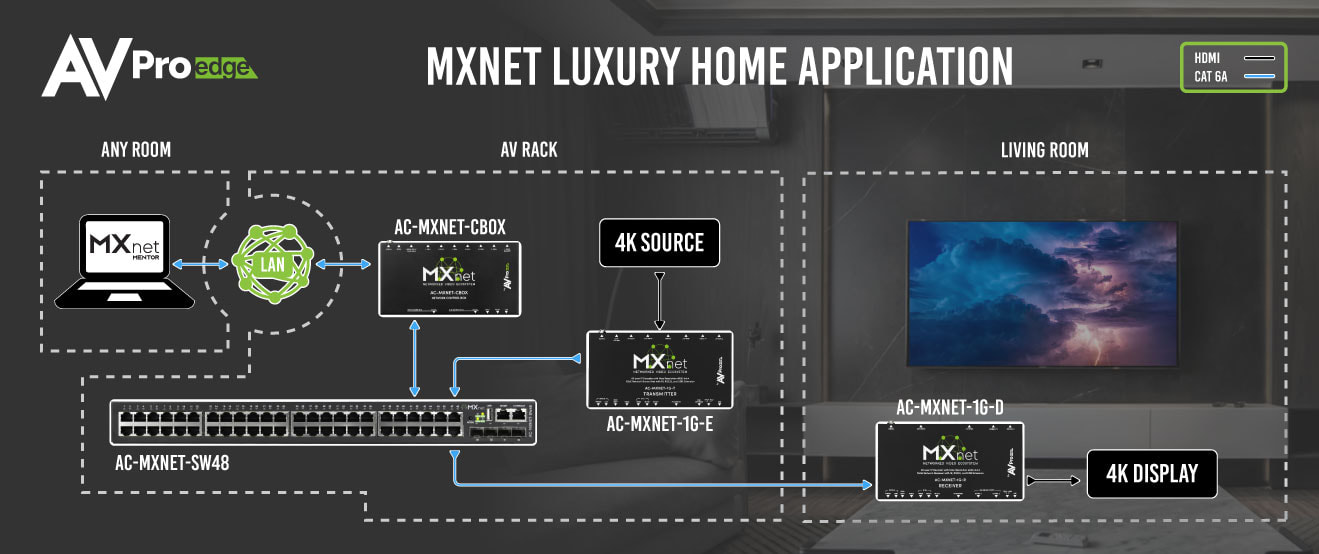

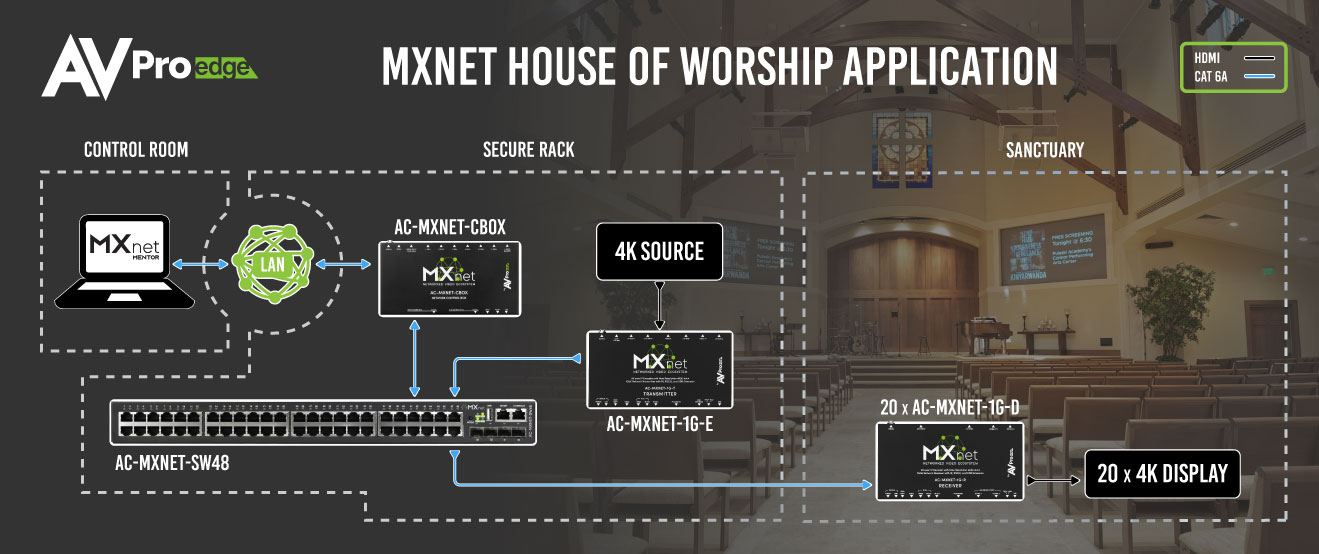

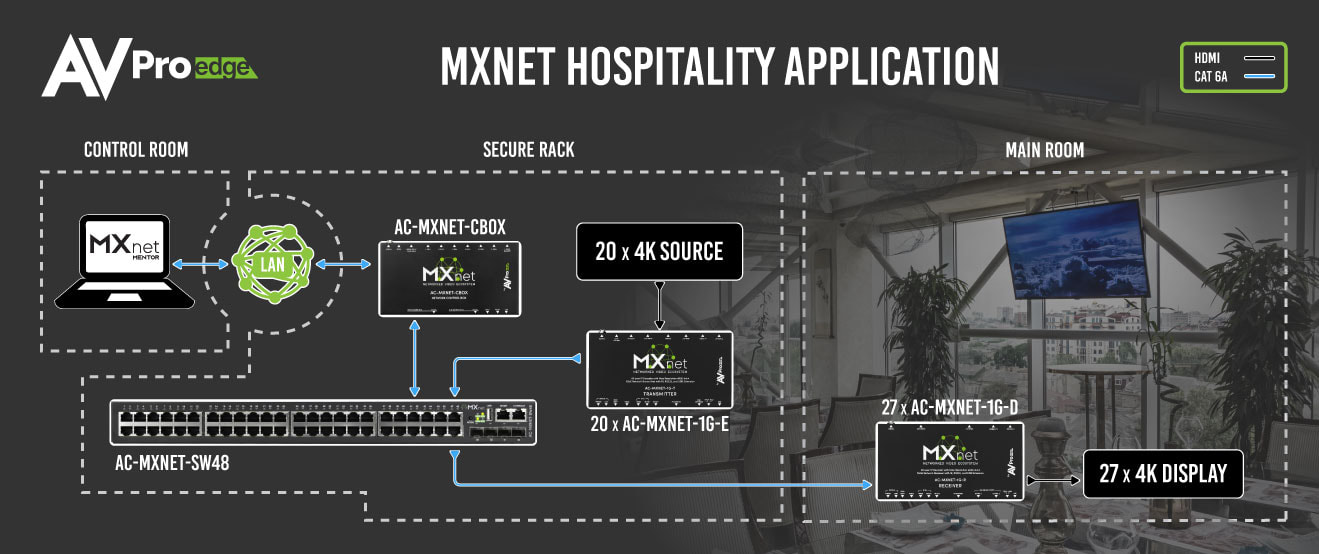

Die Übertragung erfolgt über ein CAT 6A Kabel (empfohlen) oder Glasfaser über den MXNet Switch oder einem beliebigen, kompatiblen Multicast fähigen verwalteten L3-Netzwerk Switch. Der AC-MXNET-1G-D decodiert bis zu einem vollständigen 4K 4:4:4 60-Hz-HDMI-Videosignal, zusammen mit den zugehörigen Audio-, Steuerungs-, Stromversorgungs- und HDR-Metadatensignalen. Diese Signale werden über Multicast-Routing in Verbindung mit einem MXnet- oder einen beliebigen, Multicast-kompatiblen L3-verwalteten Netzwerk-Switch empfangen. Und das alles mit nahezu 0 Latenz.
MXnet-Decoder wandeln die empfangenen IP-Pakete wieder in Audio- und Videosignale zurück. Darüber hinaus kann mit dem AC-MXNET-1G-D-Decoder auch eine eigenständige Punkt zu Punkt Verbindung eingerichtet werden, wenn dieser direkt mit einem der AC-MXNET-1G-E-Encoder im Netzwerk verbunden ist.
Der AC-MXNET-1G-D ist der Decoder (Empfänger) des AVPro Edge MXNet-Systems bei dem die Signale schließlich ankommen. Verbinden Sie den Receiver mit einem beliebigen HDMI-Anzeigegerät und das eingehende Audio-/Videosignal wird wieder in den ursprünglichen Zustand - ohne sichtbare Verluste -zurückgewandelt und angezeigt.
Die Übertragung erfolgt über ein CAT 6A Kabel (empfohlen) oder Glasfaser über den MXNet Switch oder einem beliebigen, kompatiblen Multicast fähigen verwalteten L3-Netzwerk Switch. Der AC-MXNET-1G-D decodiert bis zu einem vollständigen 4K 4:4:4 60-Hz-HDMI-Videosignal, zusammen mit den zugehörigen Audio-, Steuerungs-, Stromversorgungs- und HDR-Metadatensignalen. Diese Signale werden über Multicast-Routing in Verbindung mit einem MXnet- oder einen beliebigen, Multicast-kompatiblen L3-verwalteten Netzwerk-Switch empfangen. Und das alles mit nahezu 0 Latenz.
MXnet-Decoder wandeln die empfangenen IP-Pakete wieder in Audio- und Videosignale zurück. Darüber hinaus kann mit dem AC-MXNET-1G-D-Decoder auch eine eigenständige Punkt zu Punkt Verbindung eingerichtet werden, wenn dieser direkt mit einem der AC-MXNET-1G-E-Encoder im Netzwerk verbunden ist.
Produkteigenschaften:
- 4K AV over IP Decoder/Receiver
- Analog Audio De-Embedding
- integriertes Scaling Funktion
- Stromversorgung via PoE
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Betrieb über CAT-Kabel (CAT5E oder besser)
- SFP-Glasfaserverbindung für große Distanzen
- Eingebautes OLED-Display
- Unterstützung für USB/KVM-Geräte
- RS-232- und IR Direct Routing-Endpunkt
- RS-232-über-IP serielle Pass-Through-Unterstützung
- 10 Jahre Garantie

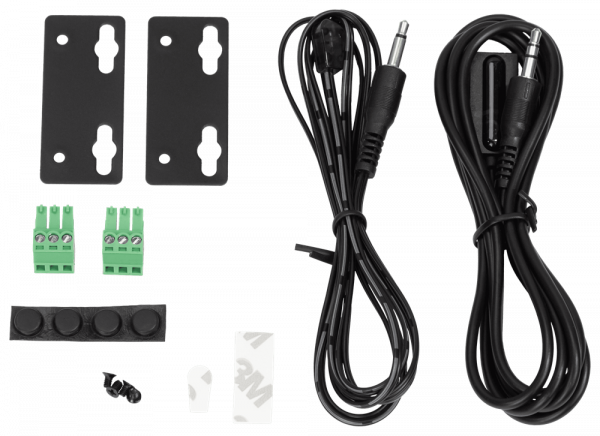

Lieferumfang
- AC-MXNET-1G-D (Decoder/Empfangsgerät)
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 2 x 3-polige Klemmenblöcke
Was ist MXNet Mentor?
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.
Was macht das AV-over-IP System von AVPro Edge so einzigartig?
Was ist AV over IP?
AV over IP schnell erklärt.....folgen Sie diesem Link!
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.
- SYSTEM-DIENSTPROGRAMME: Neustarten und Zurücksetzen auf die Werkseinstellungen von CBOX, Encodern und Decoder
- EINRICHTUNG UND DIAGNOSE: Weisen Sie Encodern und Decodern benutzerdefinierte Namen zu
- AUTO-MATRIX: Einfach zu verwendende und verständliche Quelle, um auf die Switching-Schnittstelle abzuzielen

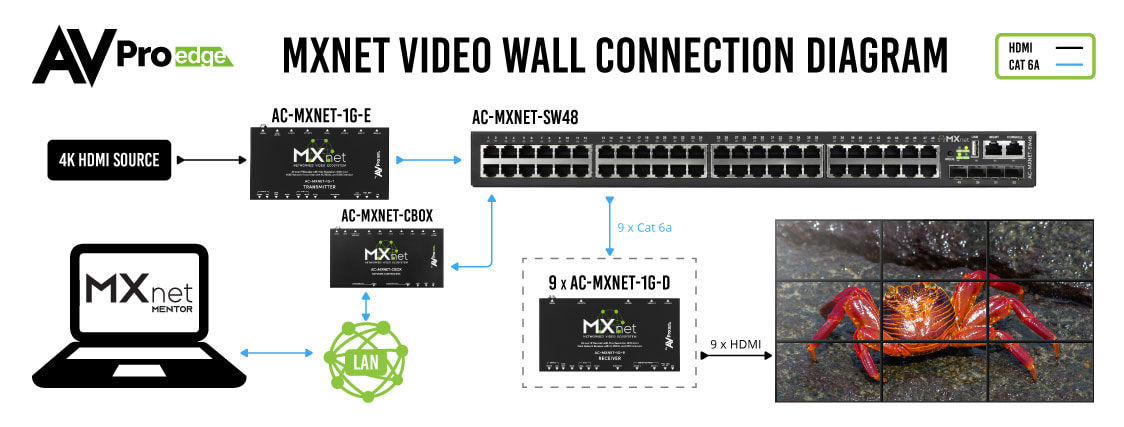

- VIDEOWÄNDE: Unbegrenzt mit Mosaik- und asymmetrischen Arrays
- CEC UND RS-232 Pass-Through
- Direktes RS-232- UND IR-Routing
- ZEIT SPAREN: Richten Sie Ihr neues AV/IP-Projekt in Rekordzeit ein und konfigurieren Sie es auf einfachster Art und Weise.
- Fehlerbehebung war noch nie so einfach. Die Diagnose von MXNet Mentor ist live und liefert sofortiges Feedback zum Zustand Ihrer HDMI-Kabelverbindungen, Netzwerkkabelverbindungen, Auflösung und vielem mehr.
- MXNet Mentor hilft Ihnen beim einfachen Einrichten und Erstellen unbegrenzter Videowände mit Mosaikstilen und asymmetrischen Arrays.
- Richten Sie die Abhängigkeiten der Leistungssteuerung einfach ein, indem Sie entweder gekapselte RS-232-über-IP-Befehle oder CEC-über-HDMI-Leistungssteuerungen verwenden. Darüber hinaus unterstützt Mentor direktes RS-232- und IR-Routing zum Einrichten der Steuerungsverarbeitung von Drittanbietern.
Was macht das AV-over-IP System von AVPro Edge so einzigartig?
- Alle Systemkomponenten – auch die Switches - werden von AVPro Edge selber entwickelt und hergestellt. Das oberste Ziel ist die einfache Installation und Bedienung sowie eine garantierte störungsfreie Nutzung.
- Schnelles Umschalten - einschließlich 4K und Formatänderungen.
- Unbegrenzte Anzahl Videowände.
- Umfangreiche Videoformat-Unterstützung.
- Von 720p bis 4K60 (4:4:4).
- 10 Jahre Garantie!
Was ist AV over IP?
AV over IP schnell erklärt.....folgen Sie diesem Link!
.jpg)
Technische Daten:
Typ: Empfänger (Decoder/Receiver) für das MXnet-AV-over-IP-System

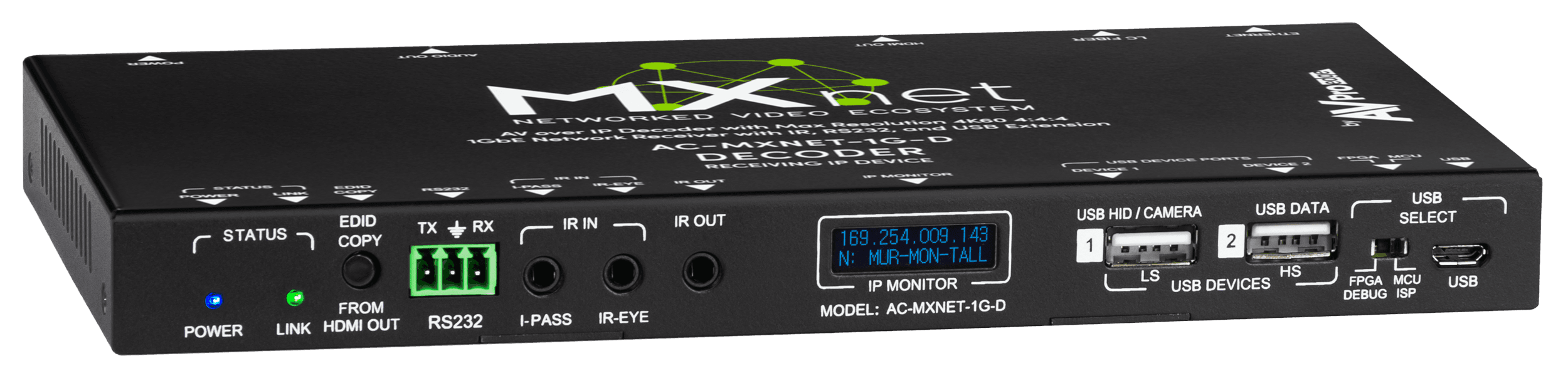

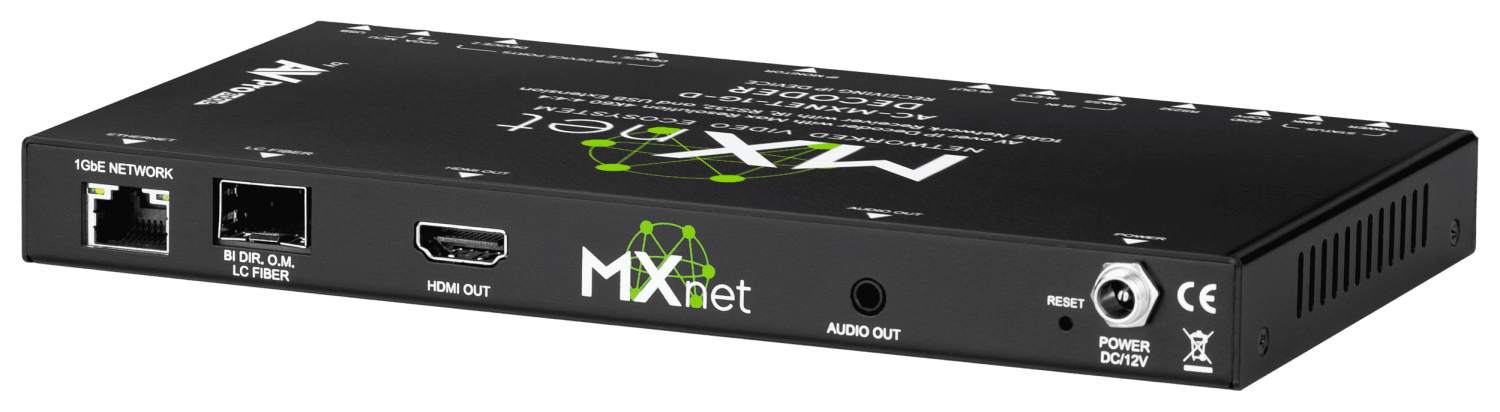

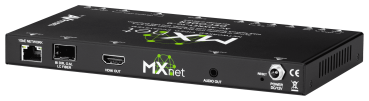

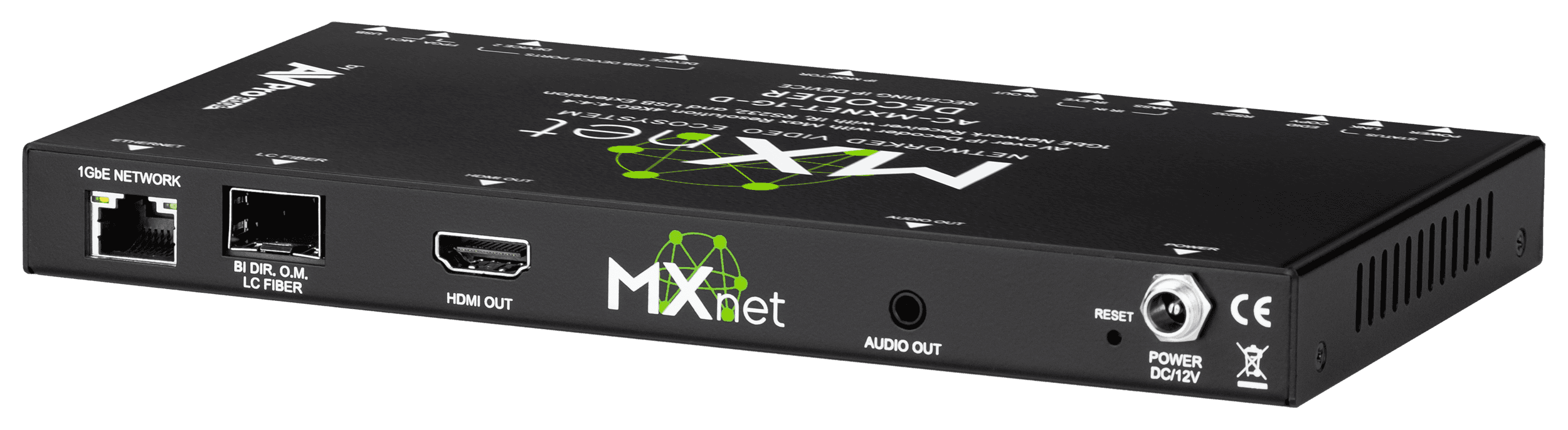

Ein-/Ausgänge: 1x RJ-45 mit PoE, 1x SFP Slot, 1x HDMI out, 1x 3,5 mm Stereo Audio out, 3x 3,5 mm für IR-Eye, IR-out und IR-Pass, 1x 3-Pin Terminal Block RS232, 2x USB 2.0 Type-A zur USB-Übertragung, 1x Micro-USB Type-B für Servicezwecke, Netzteilanschluß
Datenrate: max. 1Gbit für Übertragung bis 4K@60Hz 4:4:4
Übertragungslänge: Ethernet bis zu 100 m über min. CAT5e-Kabel 1000BASE-SX SFP bis zu 550 m (mit optionalem Modul) 1000BASE-LX/LH SFP bis zu 10 km (mit optionalem Modul)
Leistungsaufnahme: max. 9 Watt
Abmessungen (B x T x H): 200 x 104 x 20 mm
Farbe: schwarz
Lieferumfang: AC-MXNET-1G-D, 1x IR-Sender, 1x IR-Empfänger, 2x RackHalter, 2x 3-Pin-Phoenix-Verbinder, 1x 5-Pin Phoenix-Verbinder, Bedienungsanleitung
Gewicht: 0,55 kg

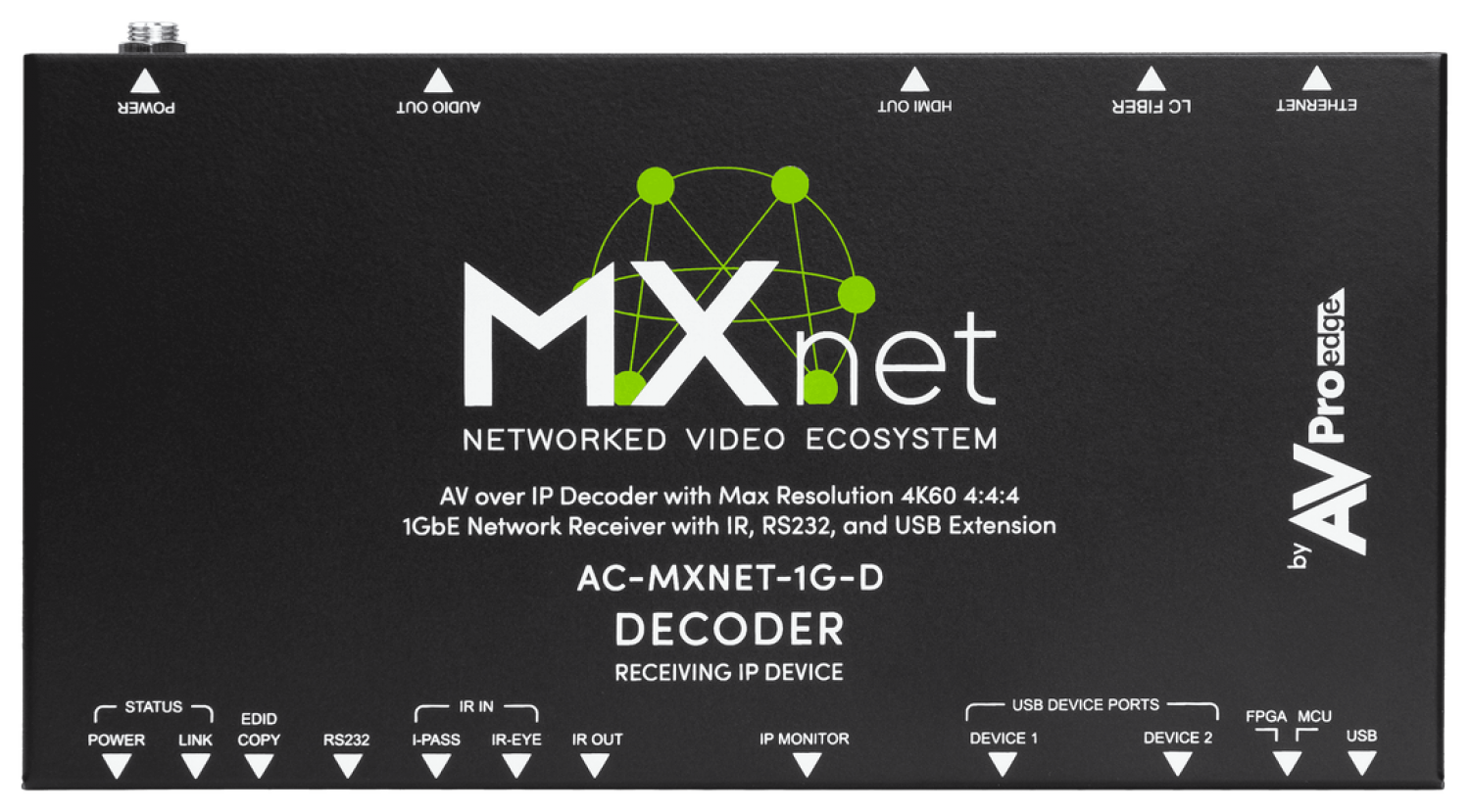

Besonderheiten: OLED-Front-IP-Monitor, individuelle EDID-Einstellung am Gerät
Garantie: 10 Jahre
Typ: Empfänger (Decoder/Receiver) für das MXnet-AV-over-IP-System
Ein-/Ausgänge: 1x RJ-45 mit PoE, 1x SFP Slot, 1x HDMI out, 1x 3,5 mm Stereo Audio out, 3x 3,5 mm für IR-Eye, IR-out und IR-Pass, 1x 3-Pin Terminal Block RS232, 2x USB 2.0 Type-A zur USB-Übertragung, 1x Micro-USB Type-B für Servicezwecke, Netzteilanschluß
Datenrate: max. 1Gbit für Übertragung bis 4K@60Hz 4:4:4
Übertragungslänge: Ethernet bis zu 100 m über min. CAT5e-Kabel 1000BASE-SX SFP bis zu 550 m (mit optionalem Modul) 1000BASE-LX/LH SFP bis zu 10 km (mit optionalem Modul)
Leistungsaufnahme: max. 9 Watt
Abmessungen (B x T x H): 200 x 104 x 20 mm
Farbe: schwarz
Lieferumfang: AC-MXNET-1G-D, 1x IR-Sender, 1x IR-Empfänger, 2x RackHalter, 2x 3-Pin-Phoenix-Verbinder, 1x 5-Pin Phoenix-Verbinder, Bedienungsanleitung
Gewicht: 0,55 kg
Besonderheiten: OLED-Front-IP-Monitor, individuelle EDID-Einstellung am Gerät
Garantie: 10 Jahre
AV-over-IP Empfänger/Decoder
Der AV over IP Decoder dekodiert ein Videosignal mit einer maximalen Auflösung von 4K 60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch von einem kompatiblen Encoder zur Verfügung gestellt. Die Signal-Latenz beträgt hierbei weniger als 17ms (bei 60Hz). Der Decoder (Empfänger) dekodiert die Audio-/Video-/Steuersignale aus IP-Paketen unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Encoder des gleichen Typs angeschlossen wird. Das Lüfterlose Design, das geringe Gewicht und das OLED Informations-Display auf der Front fördern die Integration und Installation. Es lassen sich alle selbstleuchtenden Elemente, wie LED´s und Displays deaktivieren um eine sogenannte Dunkelraum-Installation zu gewährleisten. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.
Eigenschaften:
- 1GBit maximale Datenrate
- JPEG2000 Codec für nahezu latenzfreie Übertragung
- Integriertes Scaling und erweitertes EDID Management
- Bandbreitenkontrolle
- Konfiguration und Überwachung über Mentor Software
- Analoges Audio De-embedding
- PoE Unterstützung mit einer maximalen Leistungsaufnahme von 6,5 Watt
- Lüfterloses Design und geringes Gewicht (<550g)
- SFP-Port für eine Multimode oder Singlemode Glasfaserverbindung
- Eingebautes OLED-Display zur Anzeige aller relevanten Informationen
- Unterstützung für USB/KVM-Host
- Direktes RS-232- und IR-Routing zu einem oder mehreren Decodern über TCP/IP
- Alle Signale (Audio, Video, Control) können völlig frei geroutet werden
- Komplette Deaktivierung aller LED´s und des OLED-Displays (Dunkelraum-Montage)
- 10 Jahre Hersteller Garantie
Technische Ausführung:
Signaleingänge: RJ45 (AVoverIP), SFP-Port, 2x USB-A (Device), RS232, 2x IR-In, DC, Micro-USB (für Updates);
Signalausgänge: 1x HDMI, 1x analog Audio-Out, 1x IR-Out;
Stromversorgung: PoE oder DC 12V / 2,0A;
Leistungsaufnahme: max. 6,5 W;
Gehäuseabmessungen (BxTxH): 200 x 104 x 20 mm;
Gehäusefarbe: schwarz;
Gewicht: 0,55 kg;
Hersteller: AVPro Edge
Modell: AC-MXNET-1G-D
Artikelnummer: 89.11.20
