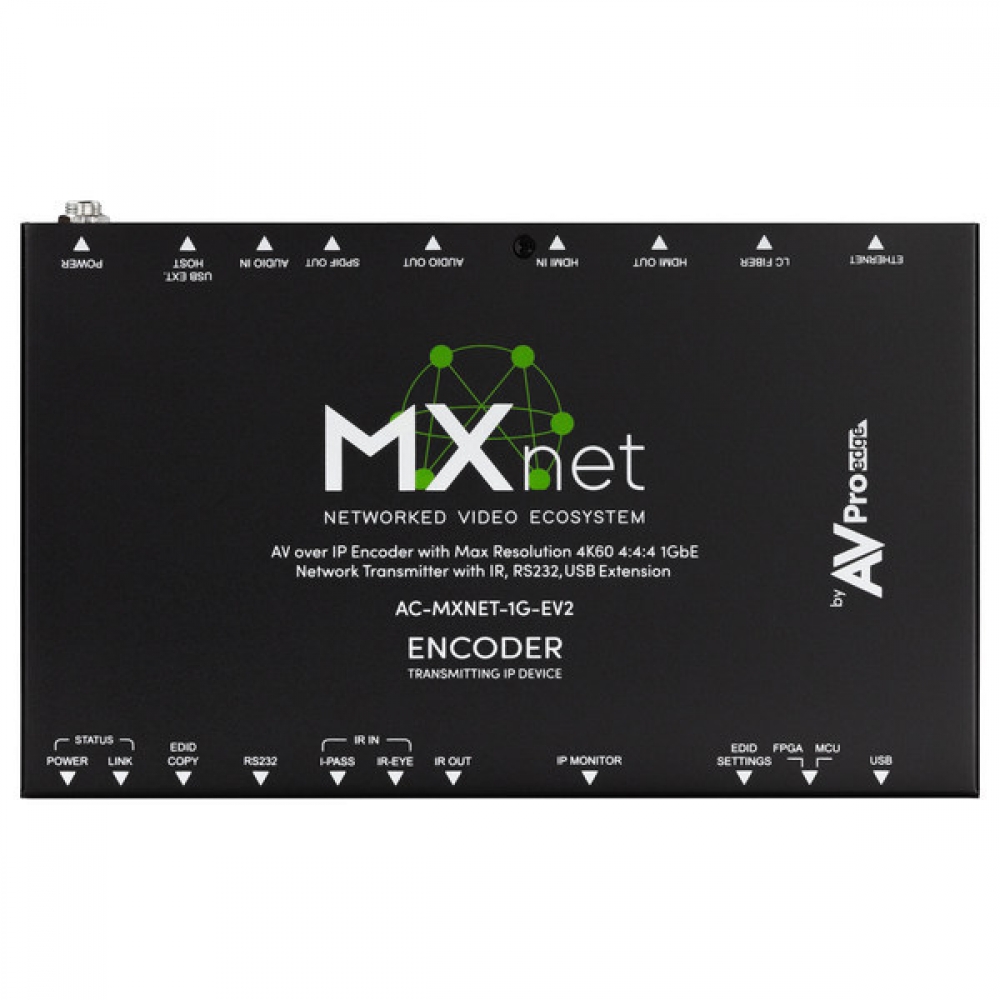

AV ProEdge AC-MXNET-1G-EV2
AC-MXNET-1G-EV2
Das AC-MXNET-1G-EV2 stellt den nächsten Schritt auf dem Evolutionspfad der MXNet-Plattform dar, die einen branchenweit ersten, ganzheitlich integrierten Ansatz für die AV-over-IP Videoverteilung von einem einzelnen Hersteller umfasst. Die exklusive MXNet-Plattform von AVPro Edge bietet das einzige proprietäre, optimierte AV-over-IP-System aus netzwerkbasierten Encodern, Decodern und verwalteten Switches, die von einer zentralisierten Steuereinheit - dem MXNet Mentor, die eigenentwickelte Softwarelösung für die Einrichtung und Verwaltung von Systemdienstprogrammen - gesteuert werden.
AC-MXNET-1G-EV2, ein Evolution II-Codierungs-/Übertragungsgerät, enthält einen neu entwickelten anwendungsspezifischen integrierten AVPro Edge-Schaltkreis (ASIC), der eine verbesserte softwarebasierte Videocodierungs-/decodierungs-Engine für eine verbesserte Videoverarbeitung einführt. Zu den Verfeinerungen des neuen ICs gehören native Unterstützung für 4K/60fps 4:4:4-Signale (RGB und YCbCr @10- und 12-Bit) sowie erweiterte Audiofunktionen zur Unterstützung von Mehrkanalformaten mit hoher Bitrate, einschließlich Dolby Atmos und DTS:X für IMAX Enhanced Soundtracks. Alle MXNet Encoder-Funktionen der ersten Generation bleiben für den AC-MXNET-1G-EV2 erhalten.
Das AC-MXNET-1G-EV2 stellt den nächsten Schritt auf dem Evolutionspfad der MXNet-Plattform dar, die einen branchenweit ersten, ganzheitlich integrierten Ansatz für die AV-over-IP Videoverteilung von einem einzelnen Hersteller umfasst. Die exklusive MXNet-Plattform von AVPro Edge bietet das einzige proprietäre, optimierte AV-over-IP-System aus netzwerkbasierten Encodern, Decodern und verwalteten Switches, die von einer zentralisierten Steuereinheit - dem MXNet Mentor, die eigenentwickelte Softwarelösung für die Einrichtung und Verwaltung von Systemdienstprogrammen - gesteuert werden.
AC-MXNET-1G-EV2, ein Evolution II-Codierungs-/Übertragungsgerät, enthält einen neu entwickelten anwendungsspezifischen integrierten AVPro Edge-Schaltkreis (ASIC), der eine verbesserte softwarebasierte Videocodierungs-/decodierungs-Engine für eine verbesserte Videoverarbeitung einführt. Zu den Verfeinerungen des neuen ICs gehören native Unterstützung für 4K/60fps 4:4:4-Signale (RGB und YCbCr @10- und 12-Bit) sowie erweiterte Audiofunktionen zur Unterstützung von Mehrkanalformaten mit hoher Bitrate, einschließlich Dolby Atmos und DTS:X für IMAX Enhanced Soundtracks. Alle MXNet Encoder-Funktionen der ersten Generation bleiben für den AC-MXNET-1G-EV2 erhalten.
Produkteigenschaften
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Evolution II ASIC mit verbesserter Codierungs-Engine
- Bei „verlustbehafteten“ Signalen optimiert JPEG 2000 die Komprimierungseffizienz
- Proprietäre MXNet Mentor-Schnittstelle für Bandbreitenmanagement, Echtzeit-Status-Feedback, Live-Diagnose sowie EDID-Kopie und -Konfiguration
- Kodiert natives 4K/60fps 4:4:4 RGB oder YCbCr mit dynamischer Metadatenunterstützung
- Mehrkanalunterstützung mit hoher Bitrate für Dolby Atmos und DTS:X

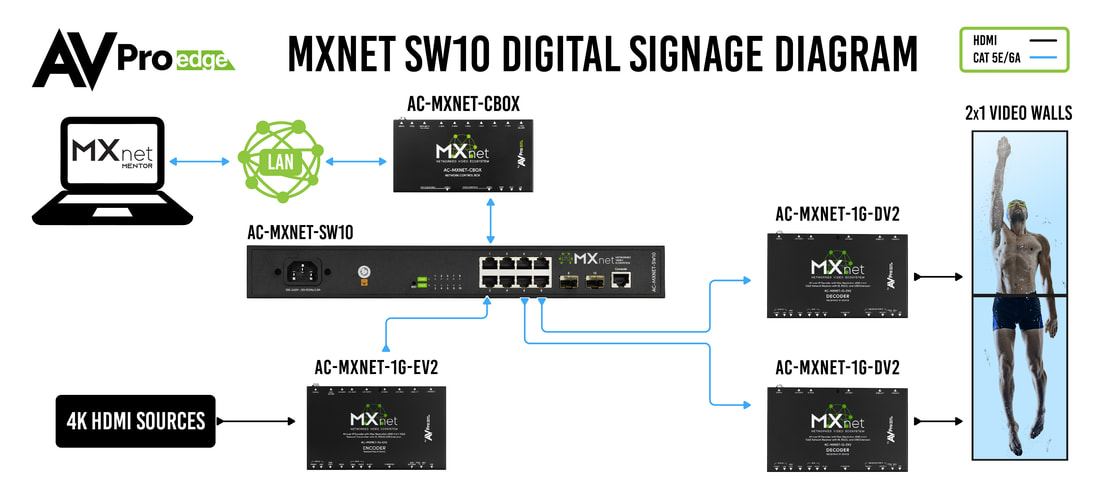

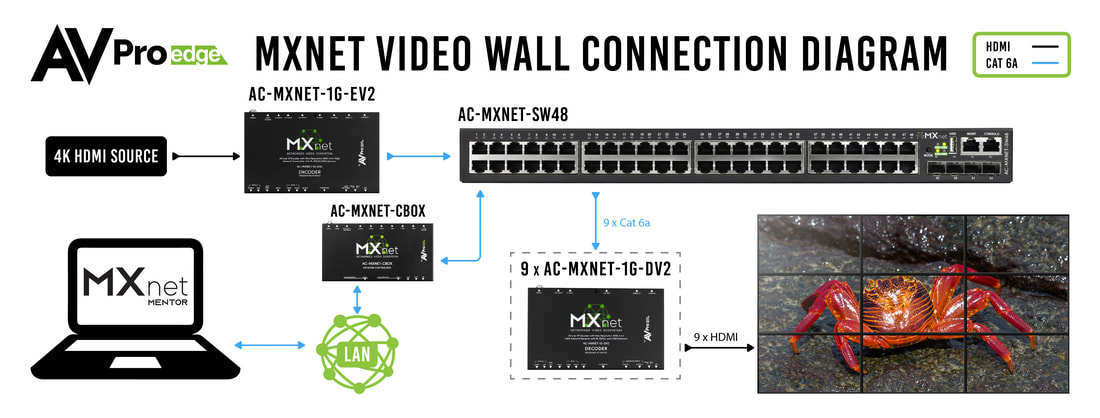

- Genlock Frame-Syncing stellt sicher, dass Videowände frei von Bildrissen sind
- Nahezu keine Latenz, visuell nicht wahrnehmbar
- Konfigurieren Sie das Steuersignal-Routing für RS-232, IR oder USB über MXNet Mentor
- USB/KVM-Unterstützung mit USB 2.0 Typ-B Host-Verbindung
- Verbesserte USB 2.0-Videoverarbeitung für Auflösungen bis zu 1920 x 1080p bei 30 Hz
- Das integrierte OLED-Datenfenster bietet lokalisierte Geräteinformationen auf einen Blick
- Unterstützt durch die 10-jährige, unkomplizierte Garantie von AVPro Edge
- 10 Jahre Garantie
Lieferumfang
- AC-MXNET-1G-EV2 (Encoder/Sendergerät)
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 2 x 3-polige Klemmenblöcke
Technische Daten:
Video:
Signaltyp: DVI 1.0, HDMI 2.0b
Videoauflösung: 720P@50/60Hz; 1080P@50/60Hz; 4K@50/60HZ 4:4:4*; 4K@30HZ 4:4:4; 4K@60HZ 4:2:0; 4K@24HZ 4:2:0/4:2:2 [Ultrawide-Unterstützung]
HDR-Format: HDR 10, HLG, Dolby Vision @30Hz
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Visuell verlustfrei: 4096x2160P@60Hz (8 BIT) 4:4:4 oder RGB; 3840x2160P@60HZ (12BIT) 4:2:2 DOLBY VISION; 3840x 2160P@60HZ (10BIT) 4:2:2 HDR10/HLG; 1920x1080P@60HZ (12BIT)
Audio:
Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
Audioformat (HDMI-Loop-Out): Identisch mit End-to-End
Embedded Audio: Stereo-Analog-Audio
De-Embedded Audio: Stereo-Analog-Audio

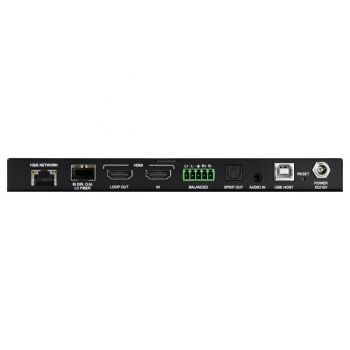

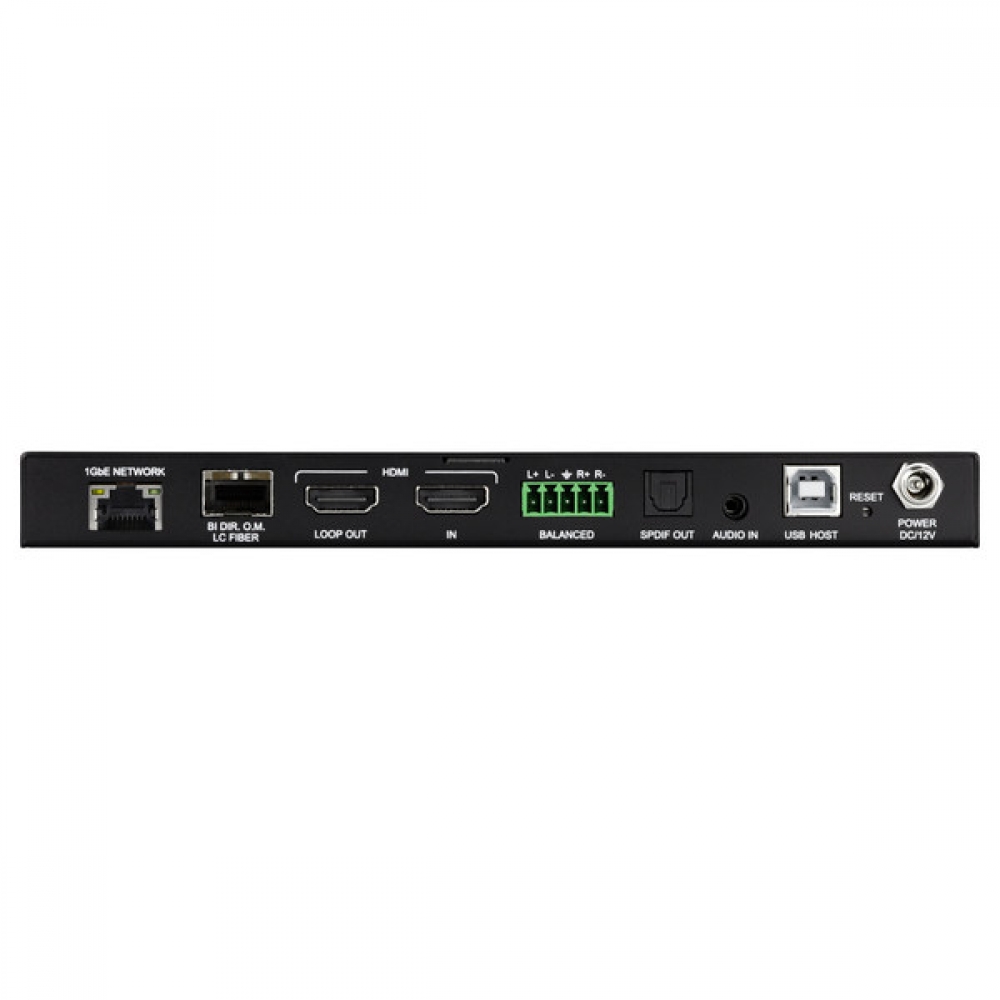

Ports:
Ethernet: (1) × RJ-45-Buchse, PoE
SFP: (1) × SFP-Steckplatz
HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
RS232: (1) × 5-poliger Klemmenblock
USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro Typ-B für MXNet-Service
Distanz:
Ethernet: 100 Meter/330 Fuß über CAT5e und höher
SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Umwelt:
Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung:
Maximaler Stromverbrauch: 6,5 W (AVDM 9,5 W)
PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang DC 12 V, 2 A
Maße:
Montage: Halterung für Rack- und Möbelmontage
Abmessungen (nur Gerät Breite/Tiefe/Höhe) mm: 200 x 120 x 20
Abmessungen (verpackte Breite/Tiefe/Höhe) mm: 310 x 180 x 54
Gewicht (Einheit): 0,8 kg
Gewicht (verpackt): 0,91 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
Video:
Signaltyp: DVI 1.0, HDMI 2.0b
Videoauflösung: 720P@50/60Hz; 1080P@50/60Hz; 4K@50/60HZ 4:4:4*; 4K@30HZ 4:4:4; 4K@60HZ 4:2:0; 4K@24HZ 4:2:0/4:2:2 [Ultrawide-Unterstützung]
HDR-Format: HDR 10, HLG, Dolby Vision @30Hz
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Visuell verlustfrei: 4096x2160P@60Hz (8 BIT) 4:4:4 oder RGB; 3840x2160P@60HZ (12BIT) 4:2:2 DOLBY VISION; 3840x 2160P@60HZ (10BIT) 4:2:2 HDR10/HLG; 1920x1080P@60HZ (12BIT)
Audio:
Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
Audioformat (HDMI-Loop-Out): Identisch mit End-to-End
Embedded Audio: Stereo-Analog-Audio
De-Embedded Audio: Stereo-Analog-Audio
Ports:
Ethernet: (1) × RJ-45-Buchse, PoE
SFP: (1) × SFP-Steckplatz
HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
RS232: (1) × 5-poliger Klemmenblock
USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro Typ-B für MXNet-Service
Distanz:
Ethernet: 100 Meter/330 Fuß über CAT5e und höher
SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Umwelt:
Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung:
Maximaler Stromverbrauch: 6,5 W (AVDM 9,5 W)
PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang DC 12 V, 2 A
Maße:
Montage: Halterung für Rack- und Möbelmontage
Abmessungen (nur Gerät Breite/Tiefe/Höhe) mm: 200 x 120 x 20
Abmessungen (verpackte Breite/Tiefe/Höhe) mm: 310 x 180 x 54
Gewicht (Einheit): 0,8 kg
Gewicht (verpackt): 0,91 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
AVPro Edge AC-MXNET-1G-EV2
Artikel: 89.11.10
AV over IP Sender/Encoder

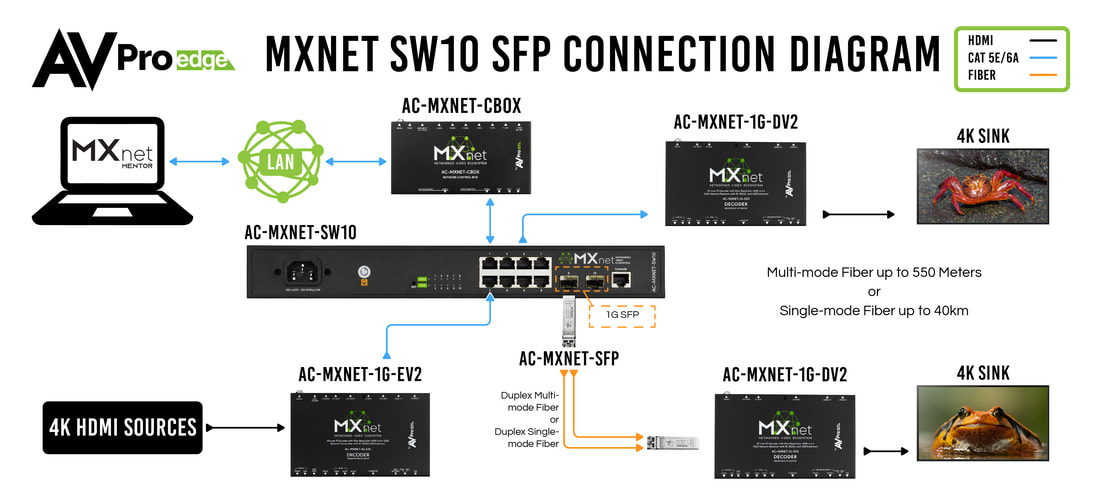

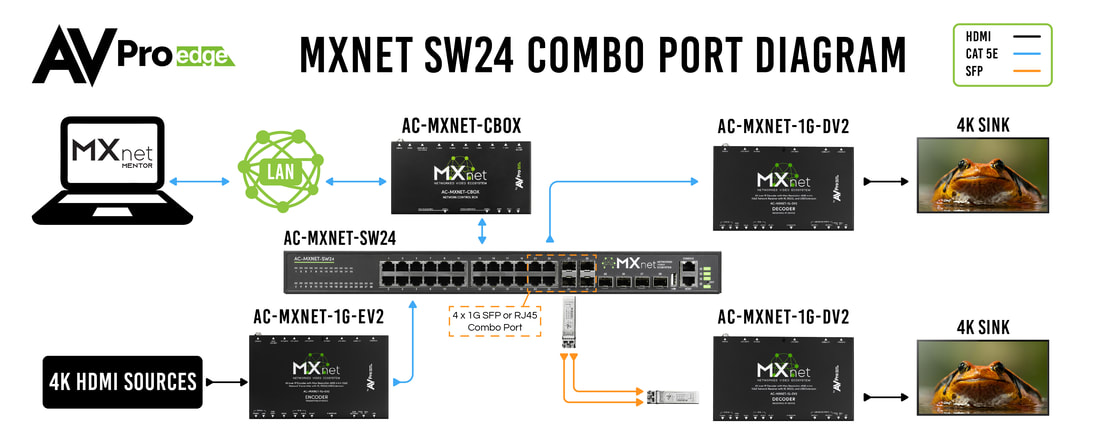

Der AV over IP Encoder kodiert ein Videosignal mit einer maximalen Auflösung von 4K@60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Die Signal-Latenz beträgt hierbei weniger als 17ms (bei 60Hz). Der Encoder (Sender) kodiert die Audio-/Video-/Steuersignale in IP-Pakete unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Decoder des gleichen Typs angeschlossen wird. Das Lüfterlose Design, das geringe Gewicht und das OLED Informations-Display auf der Front fördern die Integration und Installation. Es lassen sich alle selbstleuchtenden Elemente, wie LED´s und Displays deaktivieren um eine sogenannte Dunkelraum-Installation zu gewährleisten. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.
Hersteller: AVPro Edge
Modell: AC-MXNET-1G-EV2
Eigenschaften in der Übersicht:
- 1GBit maximale Datenrate
- JPEG2000 Codec für nahezu latenzfreie Übertragung
- Erweitertes EDID Management
- Konfiguration und Überwachung über Webbasierte Software
- HDMI-Loop Anschluss zur Weiterleitung des anliegenden Signals
- Analoges Audio Embedding und De-embedding
- PoE Unterstützung mit einer maximalen Leistungsaufnahme von 6,5 Watt
- Lüfterloses Design und geringes Gewicht (<550g)
- SFP-Port für eine Multimode oder Singlemode Glasfaserverbindung
- Eingebautes OLED-Display zur Anzeige aller relevanten Informationen
- Unterstützung für USB/KVM-Host

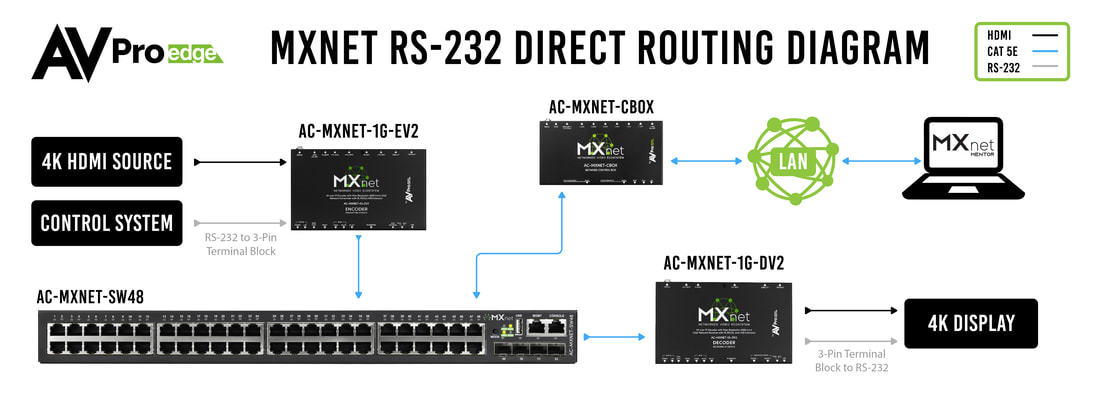

- Direktes RS-232- und IR-Routing zu einem oder mehreren Decodern über TCP/IP
- Alle Signale (Audio, Video, Control) können völlig frei geroutet werden
- Komplette Deaktivierung aller LED´s und des OLED-Displays (Dunkelraum-Montage)
- 10 Jahre Hersteller Garantie
Technische Daten:
Video:
Signaltyp: DVI 1.0, HDMI 2.0b
Videoauflösung: 720P@50/60Hz; 1080P@50/60Hz; 4K@50/60HZ 4:4:4*; 4K@30HZ 4:4:4; 4K@60HZ 4:2:0; 4K@24HZ 4:2:0/4:2:2 [Ultrawide-Unterstützung]
HDR-Format: HDR 10, HLG, Dolby Vision @30Hz
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Visuell verlustfrei: 4096x2160P@60Hz (8 BIT) 4:4:4 oder RGB; 3840x2160P@60HZ (12BIT) 4:2:2 DOLBY VISION; 3840x 2160P@60HZ (10BIT) 4:2:2 HDR10/HLG; 1920x1080P@60HZ (12BIT)
Audio:
Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
Audioformat (HDMI-Loop-Out): Identisch mit End-to-End
Embedded Audio: Stereo-Analog-Audio
De-Embedded Audio: Stereo-Analog-Audio
Ports:
Ethernet: (1) × RJ-45-Buchse, PoE
SFP: (1) × SFP-Steckplatz
HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
RS232: (1) × 5-poliger Klemmenblock
USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro Typ-B für MXNet-Service
Distanz:
Ethernet: 100 Meter/330 Fuß über CAT5e und höher
SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Umwelt:
Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung:
Maximaler Stromverbrauch: 6,5 W (AVDM 9,5 W)
PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang DC 12 V, 2 A
Maße:
Montage: Halterung für Rack- und Möbelmontage
Abmessungen (nur Gerät Breite/Tiefe/Höhe) mm: 200 x 120 x 20
Abmessungen (verpackte Breite/Tiefe/Höhe) mm: 310 x 180 x 54
Gewicht (Einheit): 0,8 kg
Gewicht (verpackt): 0,91 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
