AV ProEdge AC-MXNET-1G-EWP
AC-MXNET-1G-EWP

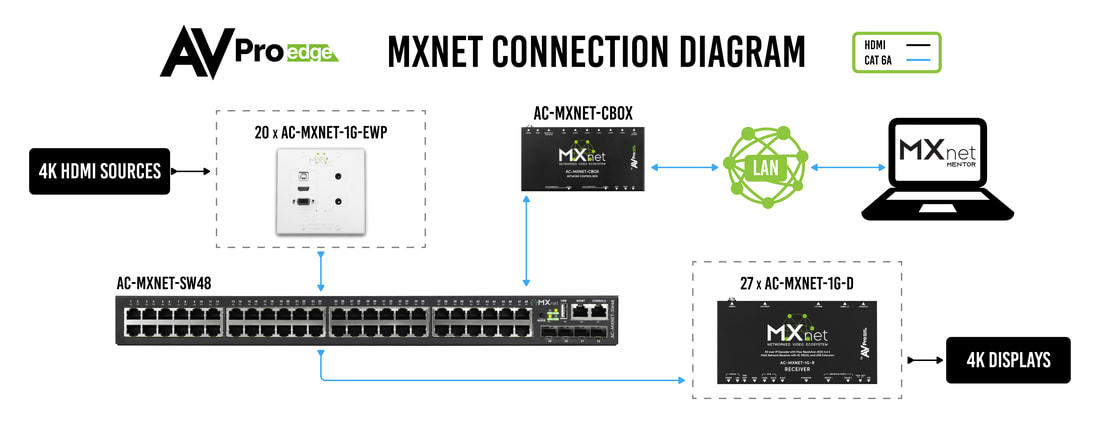

Der AC-MXNET-1G-EWP ist ein Teil der MXnet-Familie mit AV-over-IP-Produkten von AVPro Edge. Mit dem Encoder (Sender) beginnt der Signalfluß. Schließen Sie das Gerät an eine beliebige HDMI-Quelle an, und das Audio-/Videosignal wird in ein Multicast-Datenformat codiert, das an einen beliebigen Decoder (Empfänger) innerhalb der Installation weitergeleitet wird. Die Übertragung erfolgt über ein CAT6A-Kabel (empfohlen) oder Glasfaser über den MXnet-Switch (AC-MXNET-SW48) oder einem beliebigem, kompatiblen Multicast-fähigen verwalteten L3-Netzwerk-Switch.
Der AC-MXNET-1G-EWP codiert ein vollständiges 4K 4:4:4 60-Hz-HDMI-Videosignal, zusammen mit den zugehörigen Audio-, Steuerungs-, Stromversorgungs- und HDR-Metadatensignalen. Diese Signale werden über Multicast-Routing über einen MXnet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Und das alles mit nahezu 0 Latenz.
Durch den optimierten JPEG2000-Codec mit flexibler Datenrate wird die zuverlässige Übertragung in entsprechenden IP-Paketen gesichert. (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K30-Inhalte, bis zu 850 Mbit/s können erreicht werden). Darüber hinaus kann mit dem AC-MXNET-1G-EWP Encoder auch eine eigenständige Punkt zu Punkt Verbindung umgesetzt werden, wenn dieser direkt zusammen mit einem AC-MXNET-1G-D-Decoder im Netzwerk agiert.
Der AC-MXNET-1G-EWP ist ein Teil der MXnet-Familie mit AV-over-IP-Produkten von AVPro Edge. Mit dem Encoder (Sender) beginnt der Signalfluß. Schließen Sie das Gerät an eine beliebige HDMI-Quelle an, und das Audio-/Videosignal wird in ein Multicast-Datenformat codiert, das an einen beliebigen Decoder (Empfänger) innerhalb der Installation weitergeleitet wird. Die Übertragung erfolgt über ein CAT6A-Kabel (empfohlen) oder Glasfaser über den MXnet-Switch (AC-MXNET-SW48) oder einem beliebigem, kompatiblen Multicast-fähigen verwalteten L3-Netzwerk-Switch.
Der AC-MXNET-1G-EWP codiert ein vollständiges 4K 4:4:4 60-Hz-HDMI-Videosignal, zusammen mit den zugehörigen Audio-, Steuerungs-, Stromversorgungs- und HDR-Metadatensignalen. Diese Signale werden über Multicast-Routing über einen MXnet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Und das alles mit nahezu 0 Latenz.
Durch den optimierten JPEG2000-Codec mit flexibler Datenrate wird die zuverlässige Übertragung in entsprechenden IP-Paketen gesichert. (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K30-Inhalte, bis zu 850 Mbit/s können erreicht werden). Darüber hinaus kann mit dem AC-MXNET-1G-EWP Encoder auch eine eigenständige Punkt zu Punkt Verbindung umgesetzt werden, wenn dieser direkt zusammen mit einem AC-MXNET-1G-D-Decoder im Netzwerk agiert.
Produkteigenschaften:
- 4K AV over IP Encoder/Transmitter in Wandeinbau-Format
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Bandbreitenverwaltung über MXNet Mentor
- Verwendet jedes Kabel der Standardkategorie (CAT 6A oder besser)
- SFP-Glasfaserverbindung für lange Strecken
- Eingebautes „Datenfenster“-OLED-Display
- RS-232 und IR Direct Routing zu einem oder mehreren Decodern
- 10 Jahre Garantie
Lieferumfang:
- AC-MXNET-1G-EWP (Encoder/Sendergerät)
- 1 x Decora Abdeckplatte Wand (weiß)
- 2 x lange Steckdosenschrauben
.jpg)
Technische Daten:
Typ: Sender (Encoder/Transmitter) für das MXnet-AV-over-IP-System im Wandeinbau-Format (Decora Double-Gang)
Ein-/Ausgänge: 1x RJ-45 mit PoE, 1x HDMI, 1x VGA (mit Audio), 1x USB 2.0 Type-B zur USB-Übertragung, 1x Micro-USB für Servicezwecke
Datenrate: max. 1Gbit für Übertragung bis 4K@60Hz 4:4:4
Übertragungslänge: Ethernet bis zu 100 m über min. CAT5e-Kabel
Leistungsaufnahme: max. 7,0 Watt
Abmessungen (B x T x H): 68 x 87 x 47 mm
Farbe: schwarz
Lieferumfang: AC-MXNET-1G-EWP, Bedienungsanleitung
Gewicht: 0,53 kg
Besonderheiten: individuelle EDID-Einstellung am Gerät, USB 2.0 Datenübertragung
Garantie: 10 Jahre
Typ: Sender (Encoder/Transmitter) für das MXnet-AV-over-IP-System im Wandeinbau-Format (Decora Double-Gang)
Ein-/Ausgänge: 1x RJ-45 mit PoE, 1x HDMI, 1x VGA (mit Audio), 1x USB 2.0 Type-B zur USB-Übertragung, 1x Micro-USB für Servicezwecke
Datenrate: max. 1Gbit für Übertragung bis 4K@60Hz 4:4:4
Übertragungslänge: Ethernet bis zu 100 m über min. CAT5e-Kabel
Leistungsaufnahme: max. 7,0 Watt
Abmessungen (B x T x H): 68 x 87 x 47 mm
Farbe: schwarz
Lieferumfang: AC-MXNET-1G-EWP, Bedienungsanleitung
Gewicht: 0,53 kg
Besonderheiten: individuelle EDID-Einstellung am Gerät, USB 2.0 Datenübertragung
Garantie: 10 Jahre

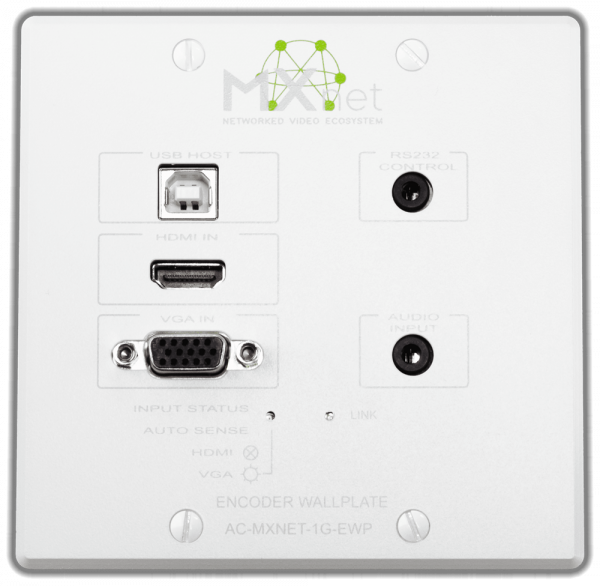

AV-over-IP Sender/Encoder als Wandeinbaulösung
Der AV over IP Encoder kodiert ein Videosignal mit einer maximalen Auflösung von 4K 60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Die Signal-Latenz beträgt hierbei nahezu null. Der Encoder (Sender) kodiert die Audio-/Video-/Steuersignale in IP-Pakete unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Decoder des gleichen Typs angeschlossen wird.
Der Sender ist als Wandeinbau Lösung konzipiert und schaltet automatisch zwischen einem vorhandenen HDMI sowie einem VGA-Eingang, mit separatem Audioeingang um. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.
Eigenschaften:
- Wandeinbau Format Decora Double-Gang
- HDMI/VGA Automatik Umschalter
- 1GBit maximale Datenrate
- JPEG2000 Codec für nahezu latenzfreie Übertragung
- Erweitertes EDID Management
- Bandbreitenkontrolle via Mentor Software
- Konfiguration und Überwachung über Mentor Software
- PoE Unterstützung mit einer maximalen Leistungsaufnahme von 6,5 Watt
- Lüfterloses Design und sehr geringes Gewicht (550g)
- Unterstützung für USB/KVM-Host
- Direktes RS-232 Routing zu einem oder mehreren Decodern über TCP/IP
- Alle Signale (Audio, Video, Control) können völlig frei geroutet werden
- 10 Jahre Hersteller Garantie
Technische Ausführung:
Signaleingänge: 1x HDMI, 1x VGA (+ Audio als 3,5mm Klinkenausführung), RJ45 (AVoverIP),1x USB-B (Host), 1x RS232, Micro-USB (für Updates);
Signalausgänge: RJ45 (AVoverIP);
Stromversorgung: PoE;
Leistungsaufnahme: max. 7,0 W;
Gehäuseabmessungen (BxTxH): 68 x 87 x 47 mm;
Gehäusefarbe: weiß;
Gewicht: 0,55 kg;
Hersteller: AVPro Edge
Modell: AC-MXNET-1G-EWP
Artikelnummer: 89.11.12
