Josawa DSP44-UD

Produkt Eigenschaften:

• Audio DSP mit fester Architektur
• 4x Ein-/Ausgänge + USB Audio Schnittstelle
• 4x4 Dante Schnittstelle
• Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere
• RS232/RS485 Schnittstellen
• steuerbar über Bedienteil (optional) oder APP für iOS und Android
• 3rd Party Control Unterstützung (IP/RS232/RS485)
• 7 Jahre Garantie

Trainingsreihe zum Josawa DSP
Part 1: DSP - Software Overview





Part 2: How to connect your Josawa DSP





Part 3: Module Editing & Configuration





Part 4: Matrix Routing





Part 5: Gain Sharing AutoMixer





Part 6: Acoustic Echo Cancellation





Part 7: Ambient Noise Suppression





Part 8: Wall Control Panel ALF-CP1L

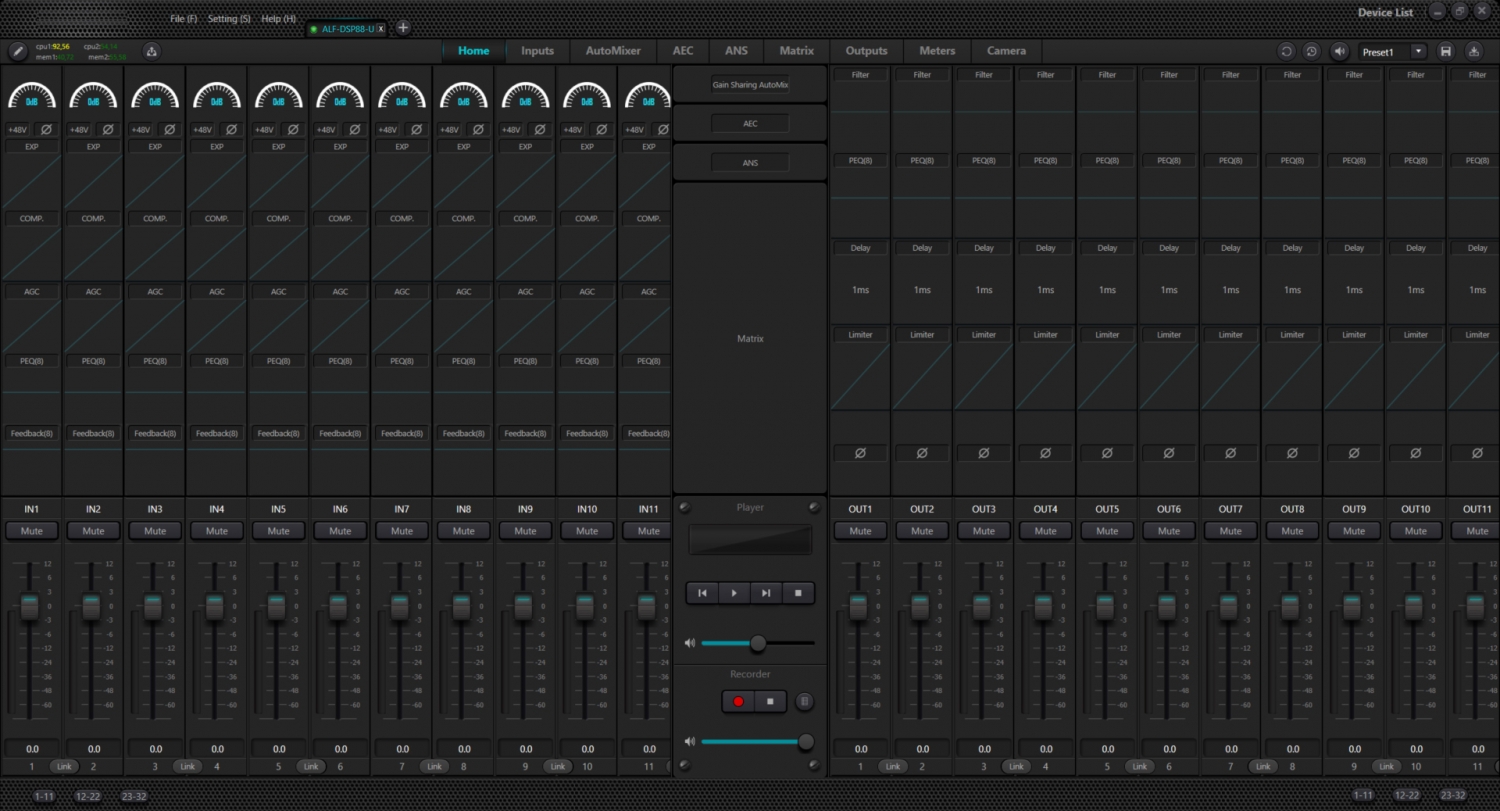

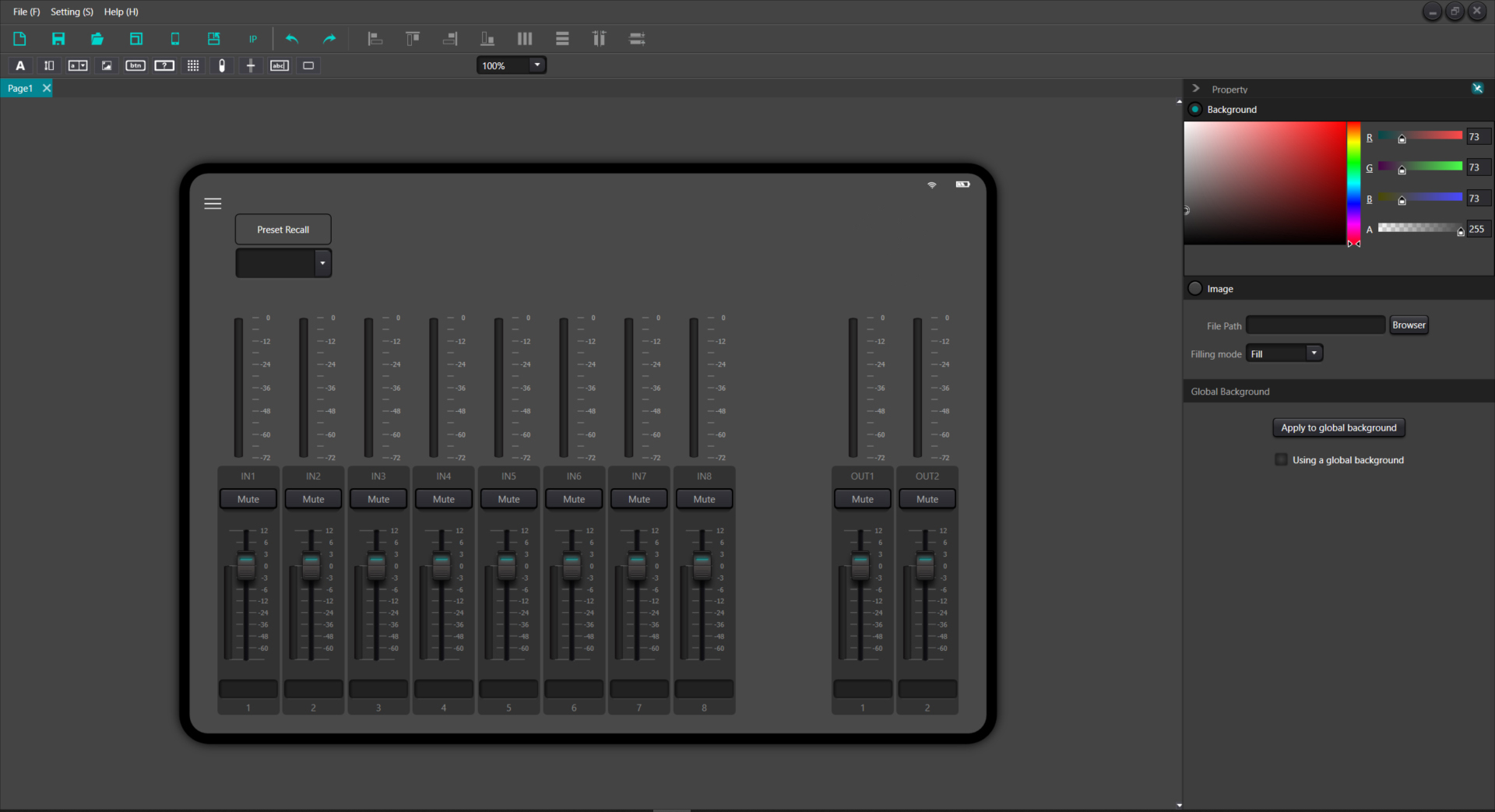

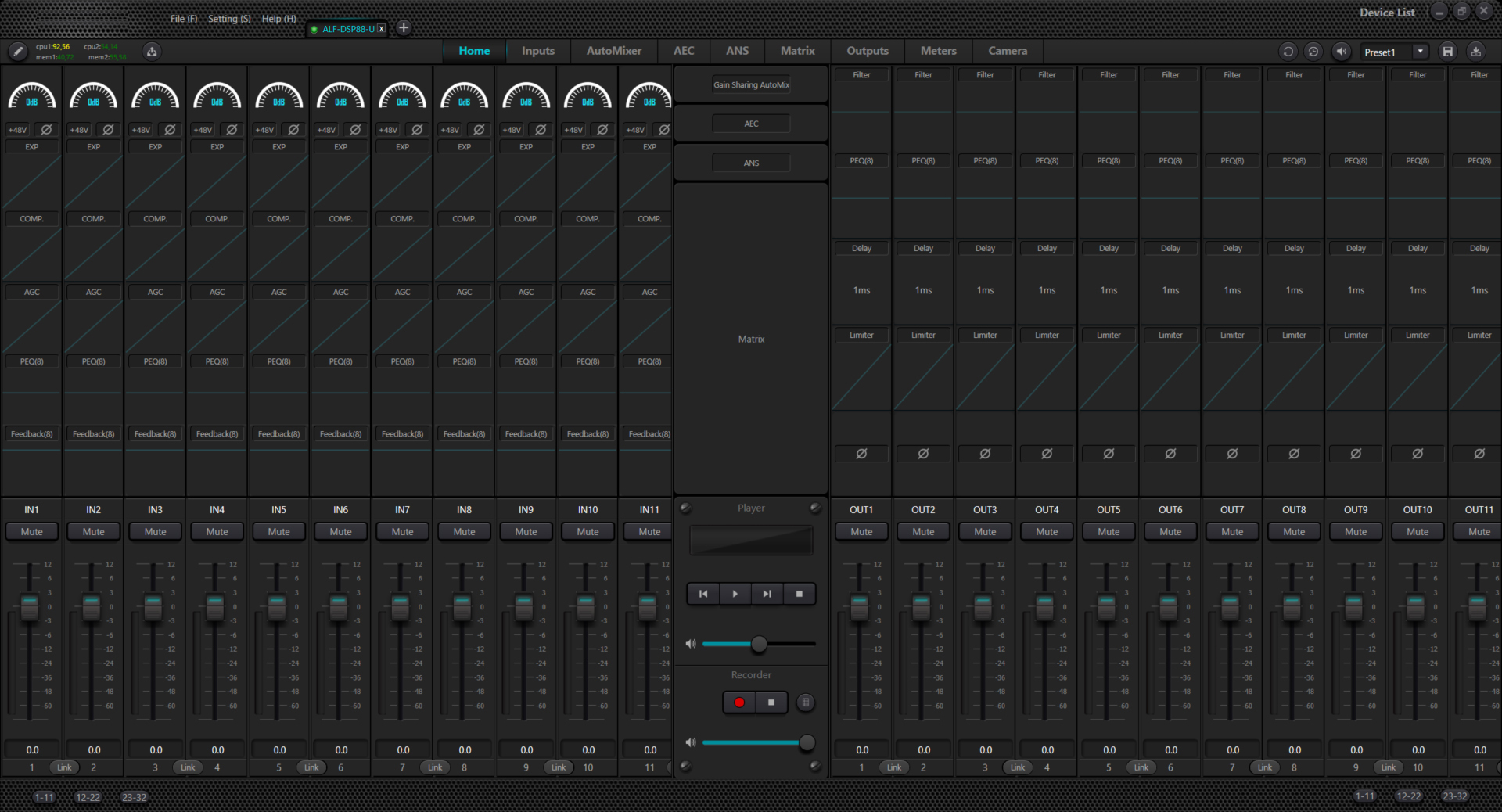

Part 9: Graphical User Interface





Part 10: Camera Control





Part 11: Dante Setup & Routing




Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:

• Intel i5 Processor oder höher
• 8 GB oder mehr Speicher
• 1 GB freier Speicherplatz
• Windows 7 oder höher
• Minimum 1.920 x 1.080 Auflösung
• 24 bit oder höhere Farbauflösung
• Network (Ethernet) Port

Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü

Technische Daten:

Typ: 4x4 Audiosignal-Prozessor mit Dante-Interface

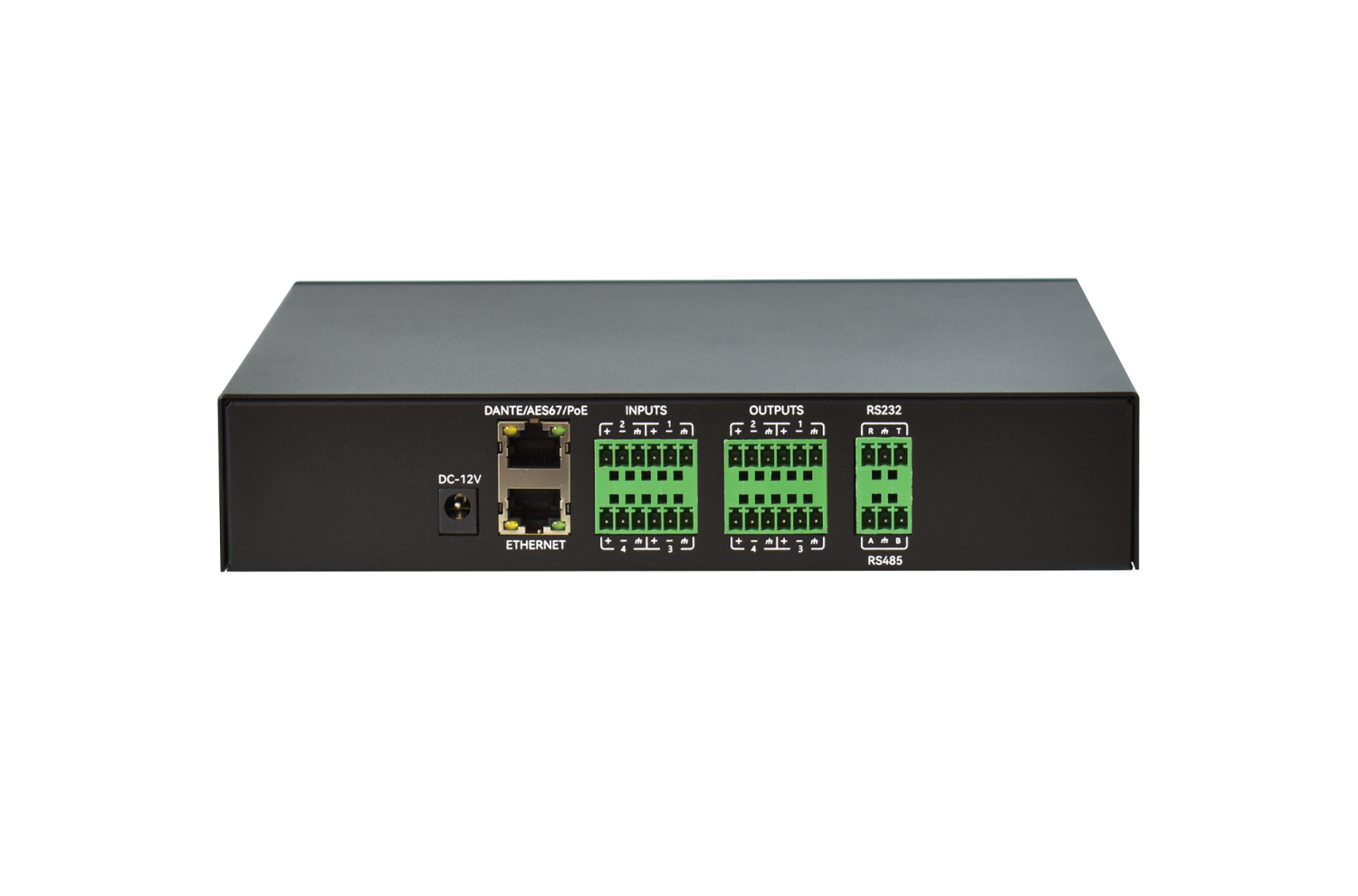

Signal Ein-/Ausgang: 4x analog Audio-In, 4x analog Audio-Out, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 4x Dante-In, 4x Dante-Out

Prozessor: ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (6dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

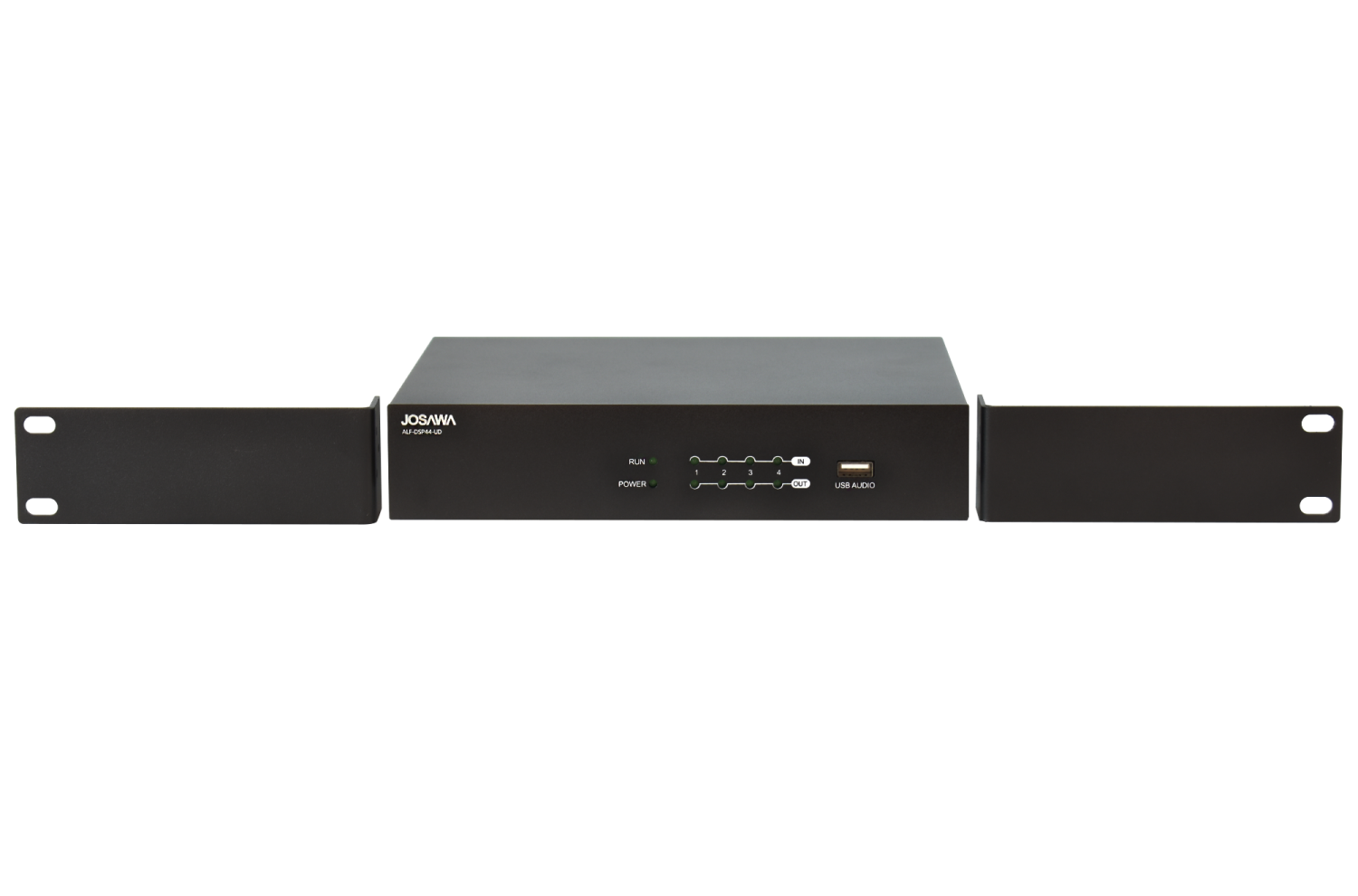

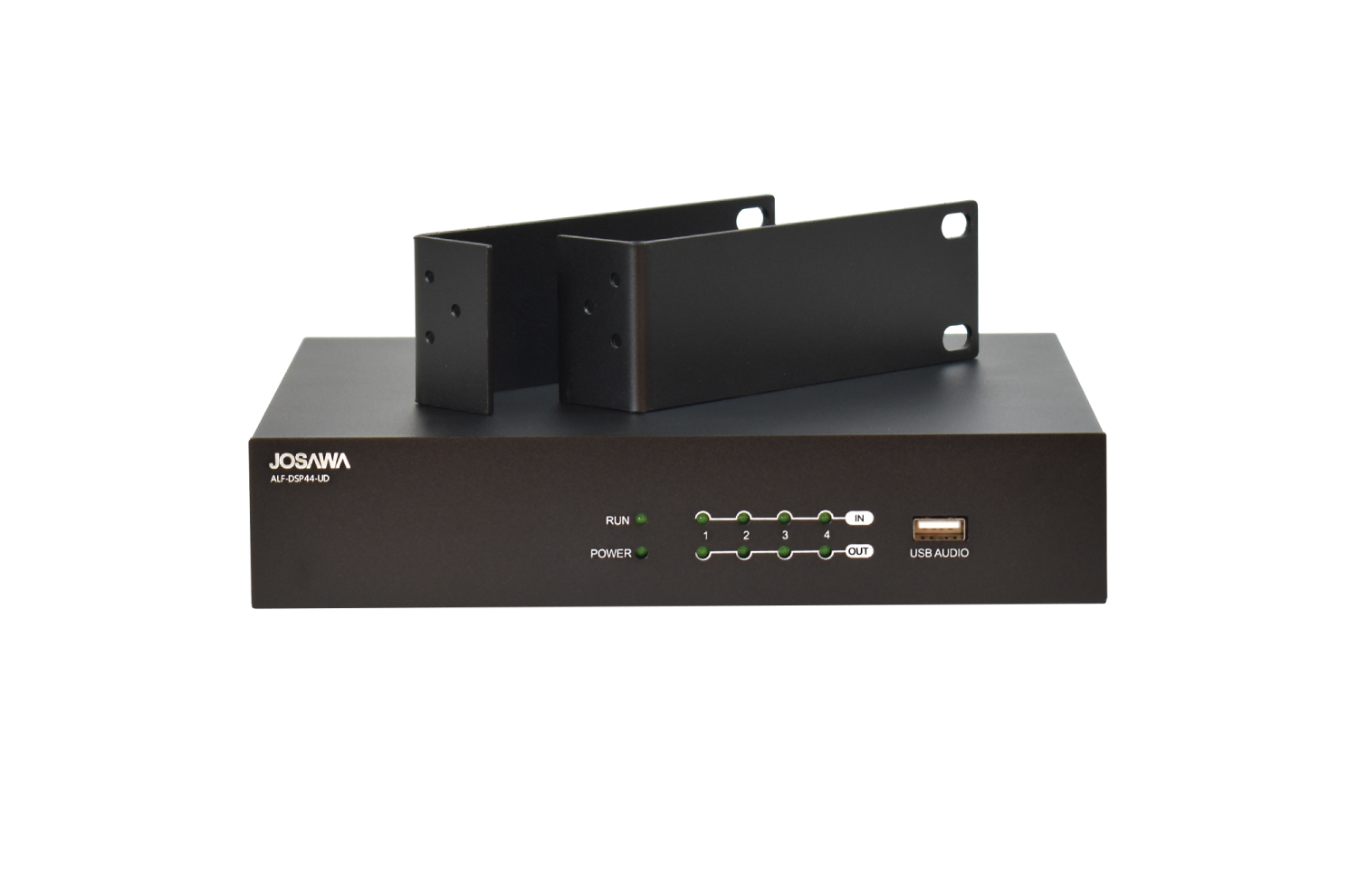

Abmessungen (B x T x H): 215 x 184 x 45 mm (1/2x 19“@1HE)

Farbe: schwarz

Gewicht: 1,8 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…

Garantie: 7 Jahre

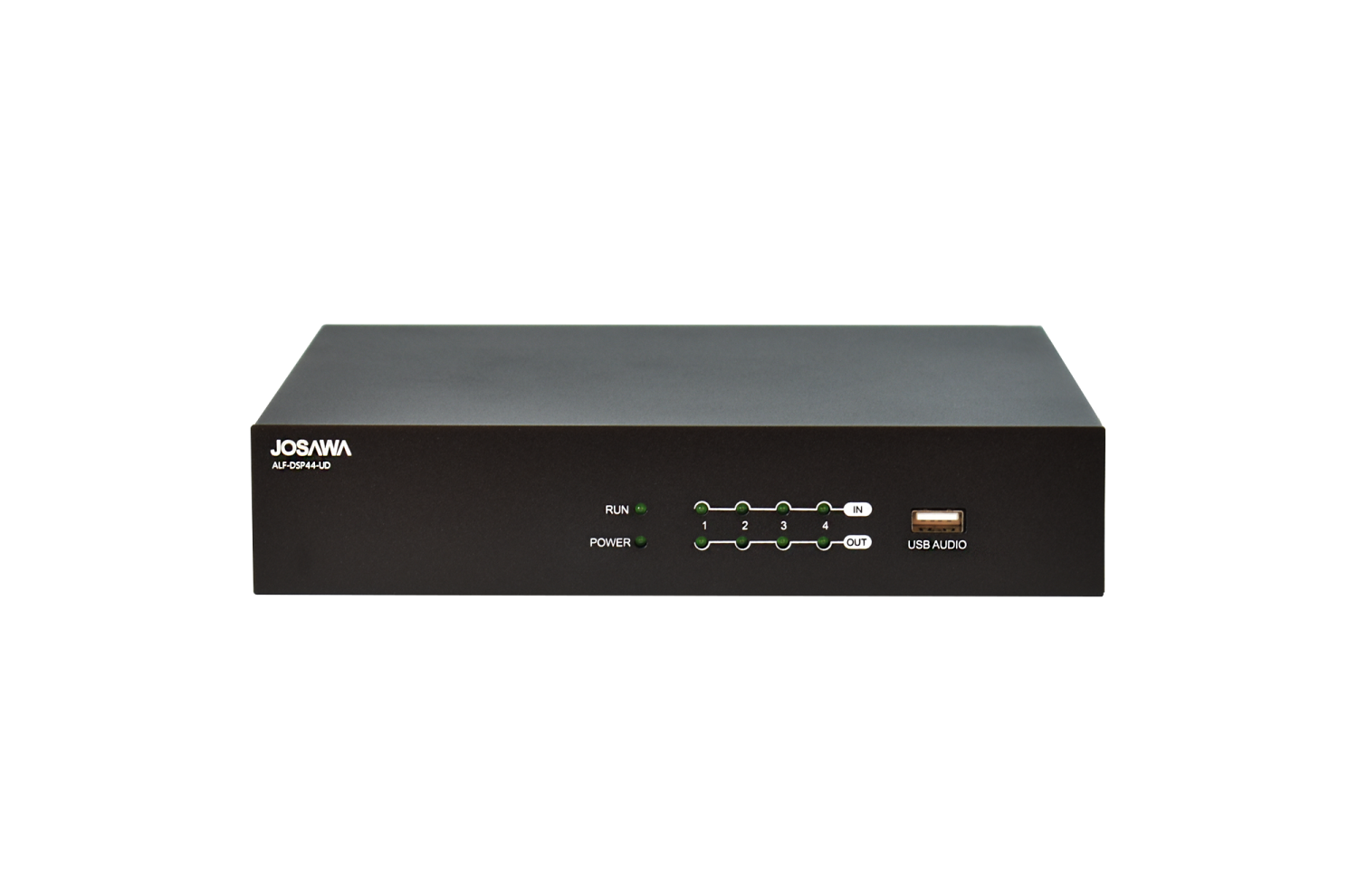

Josawa DSP44-UD
Artikel: 23.30.21


4x4 DSP-Matrix mit Dante

Digitaler Audiosignal-Prozessor mit 4 analogen Ein- und Ausgängen sowie einer 4x4 Dante-Erweiterung. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype. Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Hersteller: Josawa
Modell: DSP44-UD


Eigenschaften in der Übersicht:

• Audio DSP mit fester Architektur
• Enthält einen ADI SHARC 21489 Audioprozessor
• 4 symmetrische Mikrofon-/Line-Eingänge und 4 symmetrische Line-Ausgänge auf Phoenix (PCB)-Anschlüssen
• 4 x 4 Dante-Schnittstelle
• 2 AEC Kanäle
• 24Bit, 48kHz A/D- und D/A-Wandler
• 1ch. USB-Eingang und -Ausgang
• Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
• Zu den Audioverarbeitungsmodulen gehören:
  •
  •
  • Akustische Verstärkungskompensation (AGC)

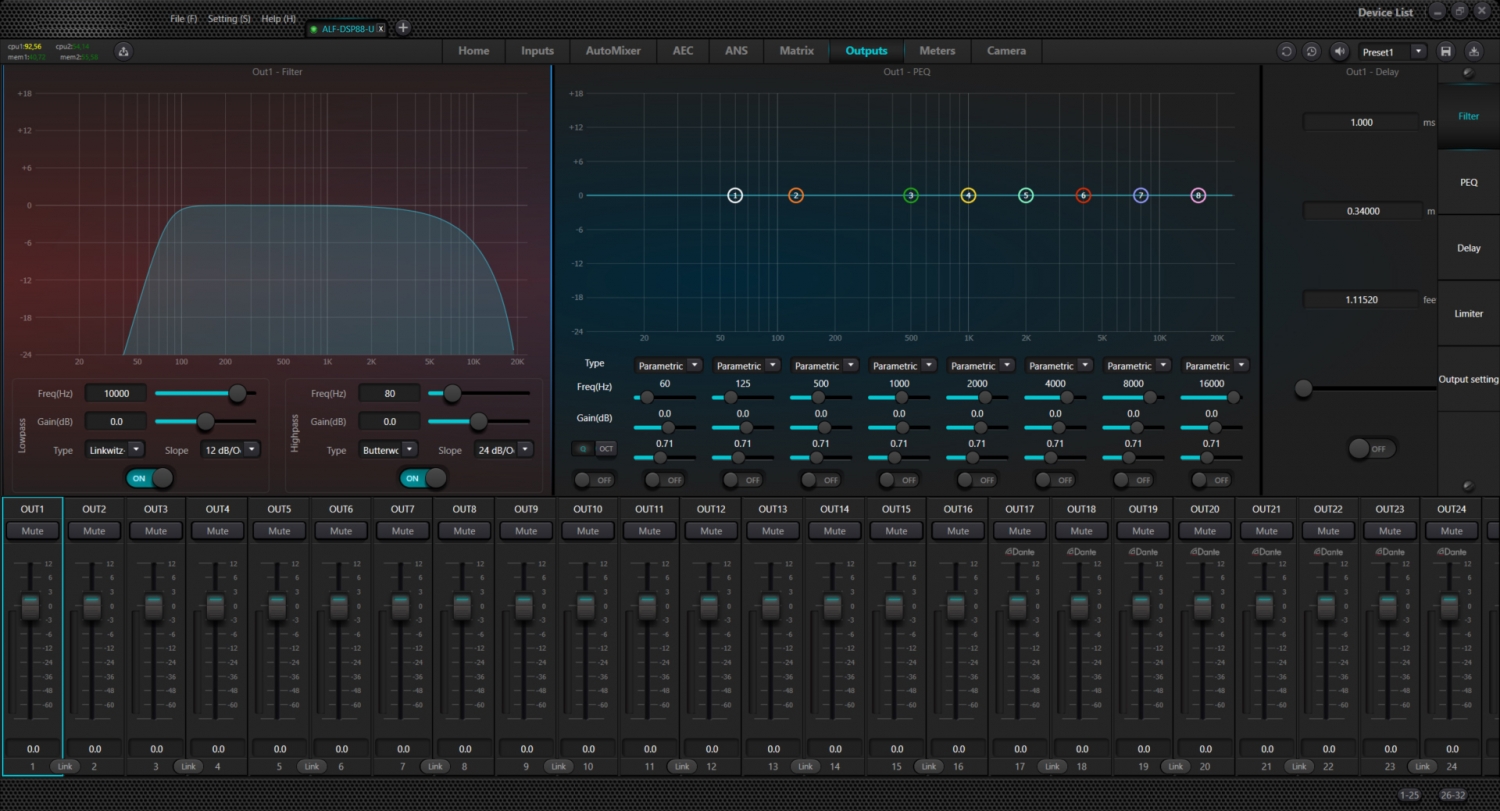

  • Parametrischer EQ
  •
  •

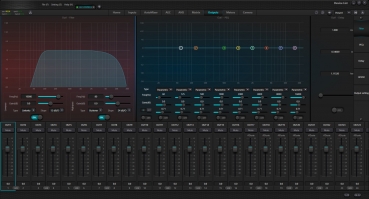

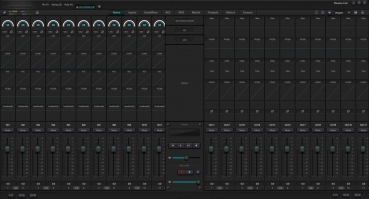

• Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
• RS-232, RS-485 und IP-Steuerung.



Technische Daten:

Typ: 4x4 Audiosignal-Prozessor mit Dante-Interface

Signal Ein-/Ausgang: 4x analog Audio-In, 4x analog Audio-Out, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 4x Dante-In, 4x Dante-Out

Prozessor: ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (6dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 215 x 184 x 45 mm (1/2x 19“@1HE)

Farbe: schwarz

Gewicht: 1,8 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…
