Josawa DSP88-UD

Produkteigenschaften

• Audio DSP mit fester Architektur
• Enthält zwei ADI SHARC 21489 Audioprozessoren
• 8 symmetrische Mikrofon-/Line-Eingänge und 8 symmetrische Line-Ausgänge mit Phoenix-Anschlüssen (PCB).
• 8 Dante-Eingänge / 8 Dante-Ausgänge
• Einkanalige AEC-Verarbeitung
• 24Bit, 48kHz A/D- und D/A-Wandler
• 1ch. USB-Eingang und -Ausgang
• Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
• Zu den Audioverarbeitungsmodulen gehören:

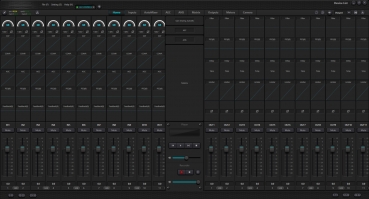

• Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
• RS-232, RS-485 und IP-Steuerung.
• 8 GPIO-Verbindungen
• 7 Jahre Garantie

Trainingsreihe zum Josawa DSP

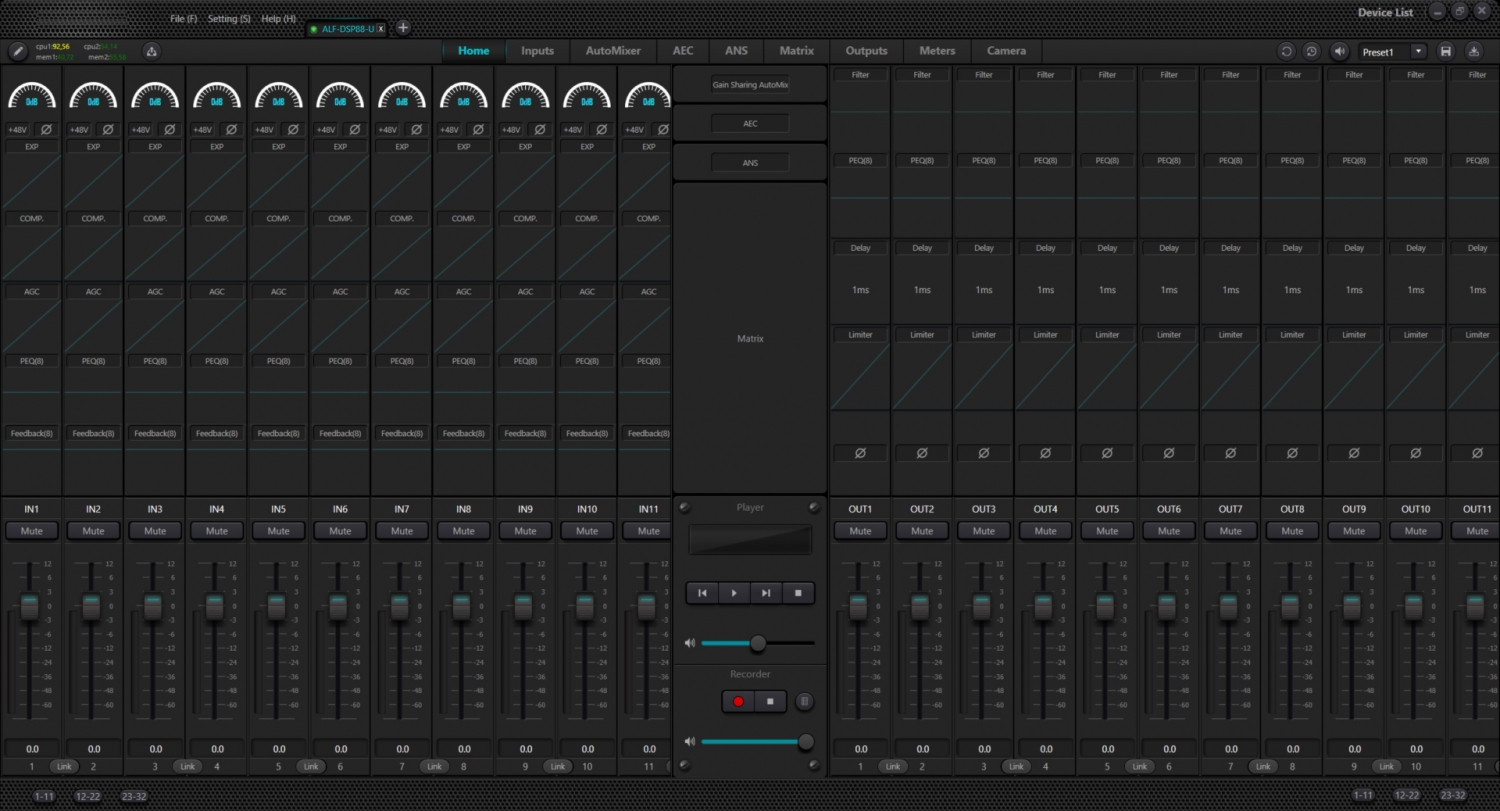

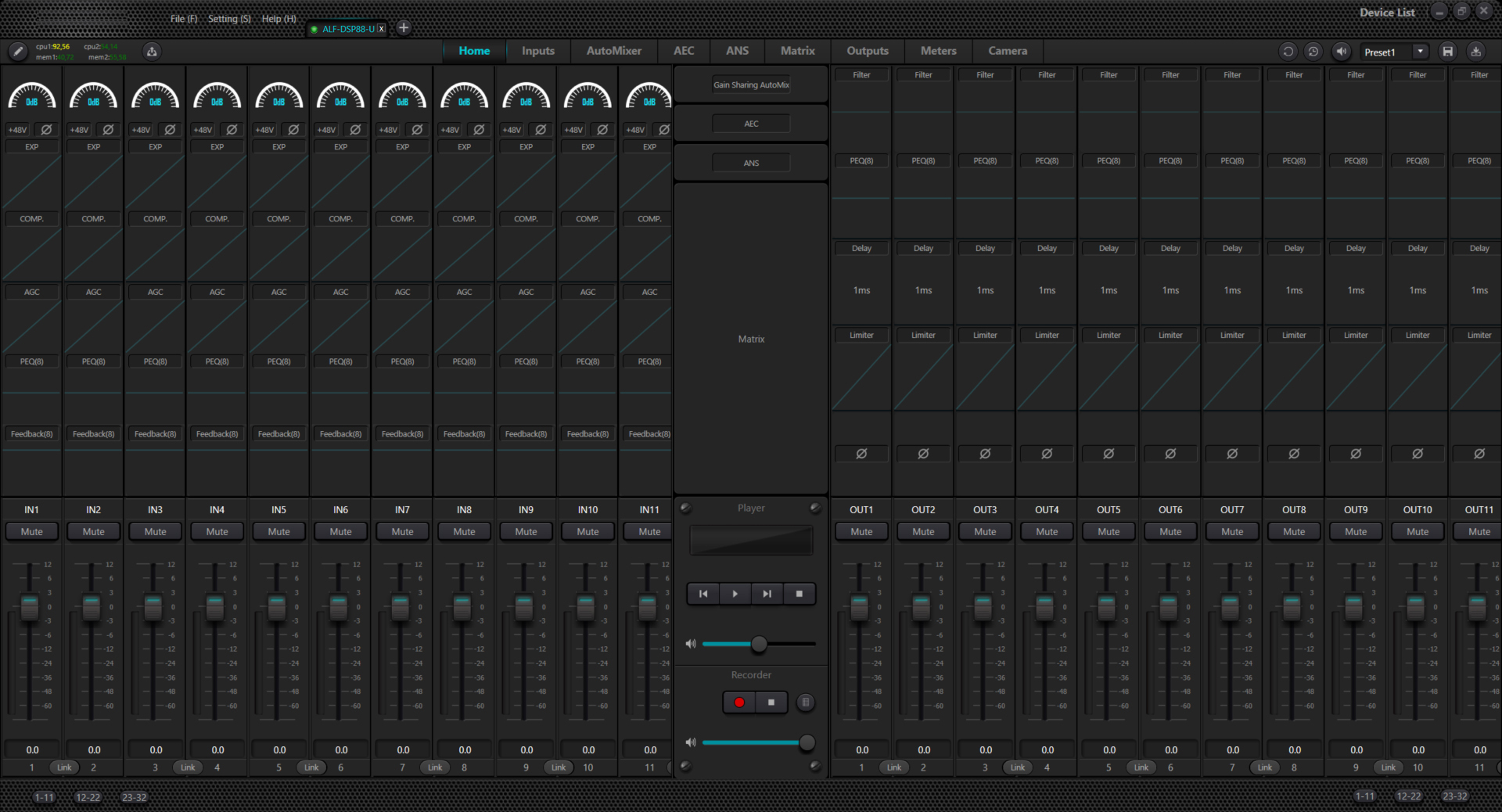

Part 1: DSP - Software Overview





Part 2: How to connect your Josawa DSP





Part 3: Module Editing & Configuration





Part 4: Matrix Routing





Part 5: Gain Sharing AutoMixer





Part 6: Acoustic Echo Cancellation





Part 7: Ambient Noise Suppression





Part 8: Wall Control Panel ALF-CP1L

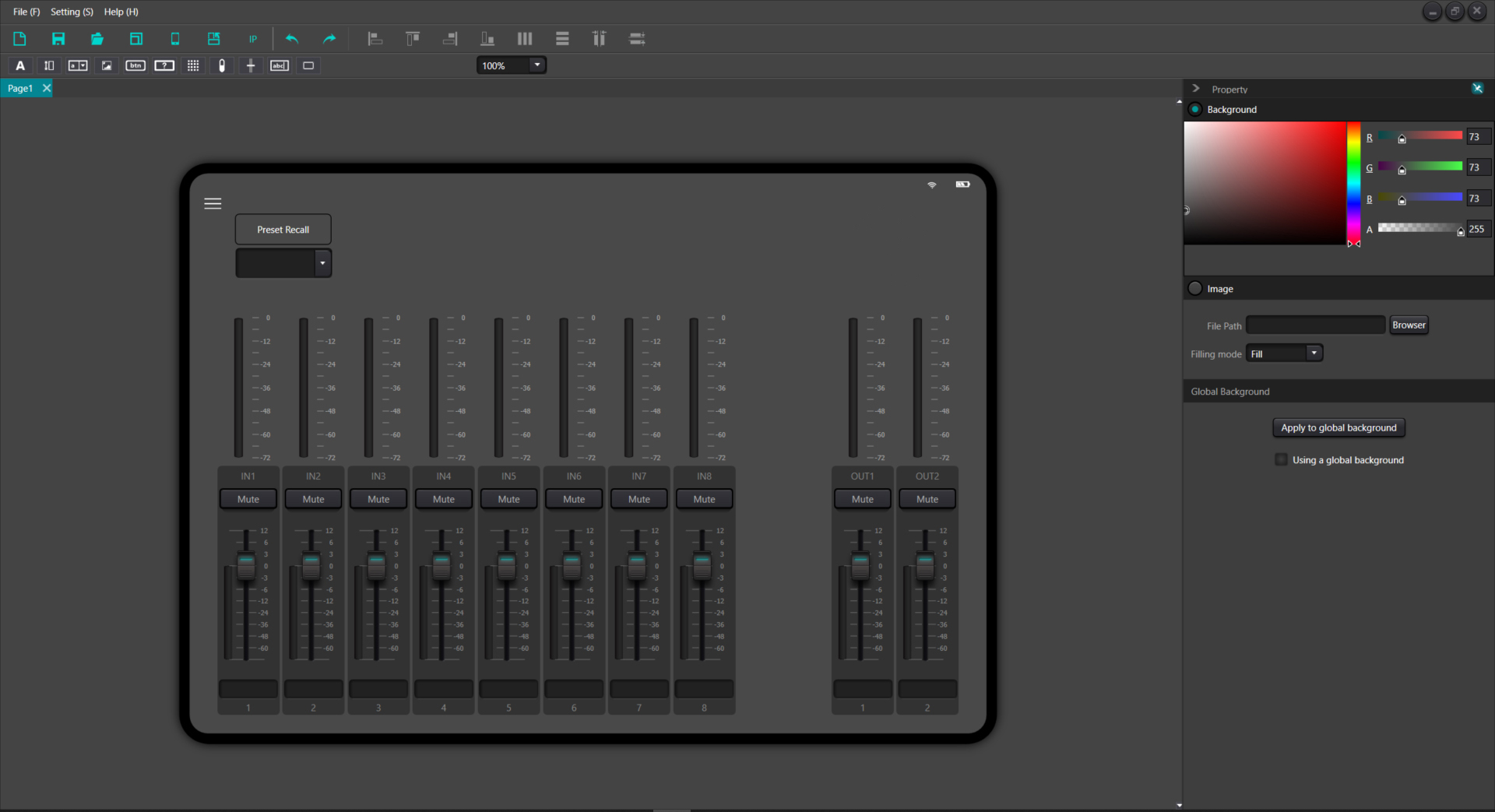

Part 9: Graphical User Interface





Part 10: Camera Control





Part 11: Dante Setup & Routing




Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:

• Intel i5 Prozessor oder höher
• 8 GB oder mehr Speicher
• 1 GB freier Speicherplatz
• Windows 7 oder höher
• Minimum 1.920 x 1.080p Auflösung
• 24 bit oder höhere Farbauflösung
• Network (Ethernet-) Port

Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü

Technische Daten:

Typ: 8x8 Audiosignal-Prozessor

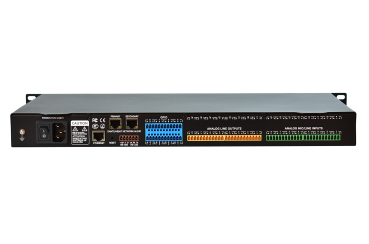

Signal Ein-/Ausgang: 8x analog Audio-In, 8x analog Audio-Out, 8x GPIO, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 8x Dante-In, 8x Dante-Out

Prozessor: 2x ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (3dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 482 x 260 x 45 mm (19“@1HE)

Farbe: schwarz

Gewicht: 3,0 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…

Garantie: 7 Jahre

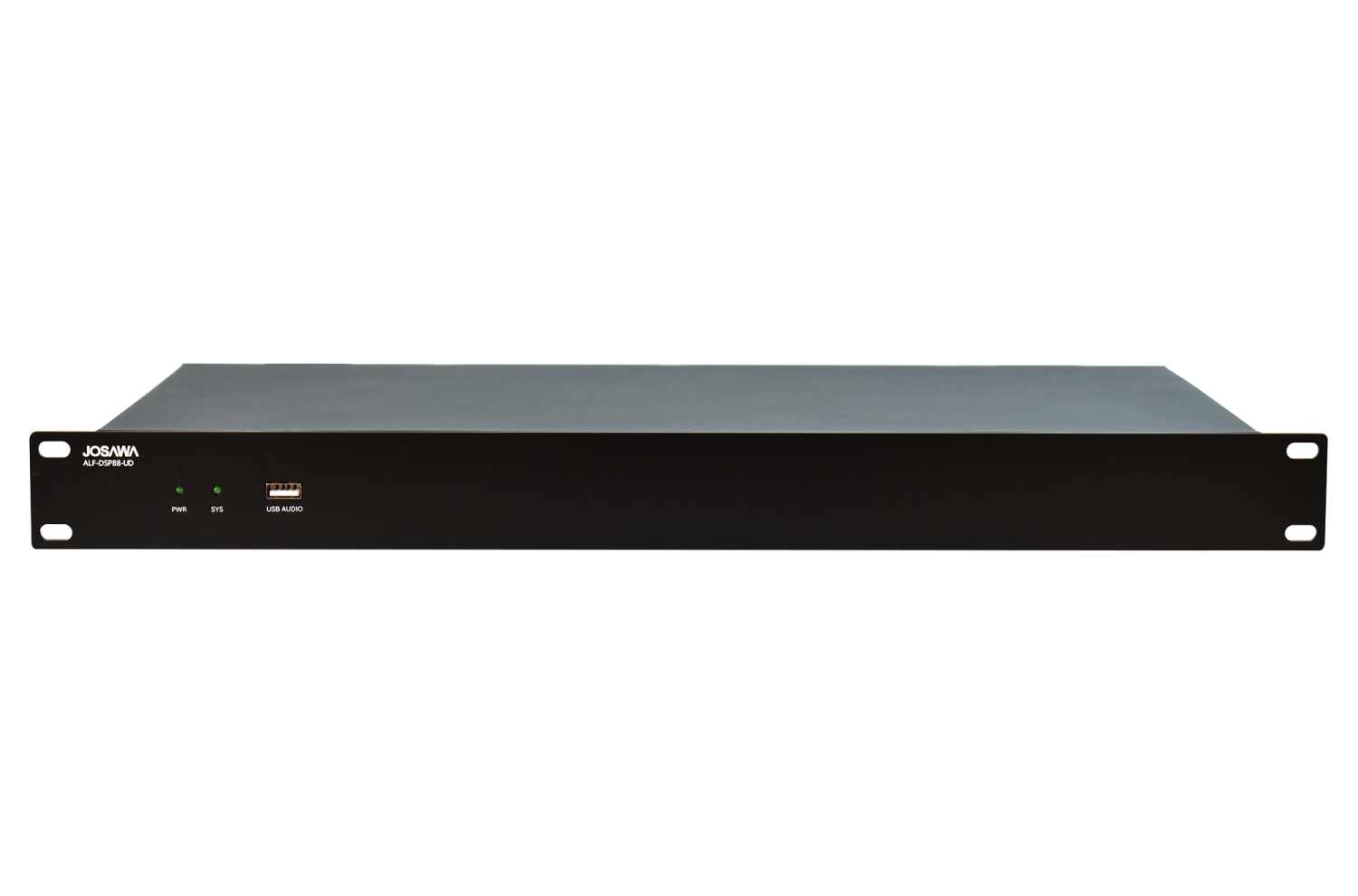

Josawa DSP88-UD
Artikel: 23.30.11


8x8 DSP-Audio-Matrix mit Dante-Interface

Digitaler Audiosignal-Prozessor mit 8 analogen Ein- und Ausgängen und einer 8 x 8 Dante-Erweiterung. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype. Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Hersteller: Josawa
Modell: DSP88-UD


Eigenschaften in der Übersicht:

• Enthält zwei ADI SHARC 21489 Audioprozessoren
• 8 symmetrische Mikrofon-/Line-Eingänge und 8 symmetrische Line-Ausgänge mit Phoenix-Anschlüssen (PCB).
• 8 Dante-Eingänge / 8 Dante-Ausgänge
• Einkanalige AEC-Verarbeitung
• 24Bit, 48kHz A/D- und D/A-Wandler
• 1ch. USB-Eingang und –Ausgang
• Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
• Zu den Audioverarbeitungsmodulen gehören:
  •
  •
  • Akustische Verstärkungskompensation (AGC)
  • Parametrischer EQ
  •
  •
  •
  •
  • Grafischer EQ
  •
• Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
• RS-232, RS-485 und IP-Steuerung.
• 8 GPIOs



Technische Daten:

Typ: 8x8 Audiosignal-Prozessor

Signal Ein-/Ausgang: 8x analog Audio-In, 8x analog Audio-Out, 8x GPIO, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 8x Dante-In, 8x Dante-Out

Prozessor: 2x ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (3dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 482 x 260 x 45 mm (19“@1HE)

Farbe: schwarz

Gewicht: 3,0 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…
